Комплект оборудования ГОК 4

Базовый
комплект
Состав комплекта:
Дробилка щековая ЩД 6М в сборе
540000.00р.
Технологическая установка ИД 175M с питателем ПГ 1
690000.00р.
Делитель проб ДП 20
85000.00р.
Вибропривод ВП 30Т
141700.00р.
Вибропривод ВПС
227500.00р.
Сетка
Перфорация

*Возможно изготовление сит с иными размерами отверстий

Итоговая стоимость:
0 р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Icon Видео
Отрасли применения

Горнодобывающая
Металлургическая

Примеры применения:

Брусит, гранит, керн Ø 44 мм, керн Ø32 мм, малиновый кварцит, сидеритовая руда, коренное золото.

1.png 2.png 3.png 4.png 5.png 6.png 7.png

Характеристики
Характеристики Значения
Максимальный размер исходной пробы, мм
50
Производительность комплекта, проб/час
4
Крупность измельченной пробы, мм
90%<0,074
Вес комплекта, кг:
310
Щековая дробилка ЩД 6М
150
Истиратель дисковый ИД 175М с ПГ 1
123
Делитель проб ДП 20
8
Анализатор ситовой А 20
26
Потребляемая мощность комплекта, кВт:
3,4
Щековая дробилка ЩД 6М
1,1
Истиратель дисковый ИД 175М с ПГ
2,2
Анализатор ситовой А 20 0,05

НАЗНАЧЕНИЕ КОМПЛЕКТА

Комплект ГОК 4 предназначен для лабораторий с невысокой загрузкой. Основное применение комплекта – мобильные лаборатории, некрупные месторождения. Производительность - 4 пробы/час.

Преимущества
Дробилка щековая лабораторная ЩД 6М ВИБРОТЕХНИК Технологическая установка ИД 175 с ПГ ВИБРОТЕХНИК
ОПТИМАЛЬНЫЙ СОСТАВ ОБОРУДОВАНИЯ

Состав комплекта подобран таким образом, чтобы задача по пробоподготовке решалась минимальным количеством оборудования.

Щековая дробилка Щ 6М
ЩД 6М предназначена для предварительного дробления пробы перед измельчением на ИД 175М

Истиратель ИД 175М
Применение ИД 175М как в качестве оборудования для измельчения до 1 мм, так и доизмельчения до 0,074 мм позволяет сократить состав комплекта на 1 единицу оборудования.

Делитель проб ДП 20
ДП 15 также выполняет две функции:

  • Сокращение пробы до 1 кг;
  • Деление пробы на контрольную и аналитическую.

Анализатор А 20
Для контроля крупности пробы на различных этапах пробоподготовки, а также измельченной до 74 мкм предназначен А 20 на базе Вибропривода ВПС.

ЭКОНОМИЧНОСТЬ

Подбор оборудования малых габаритов и с низкой потребляемой мощностью снижает затраты на его обслуживание.

ВЕС КОМПЛЕКТА

Минимизация количества оборудования значительно повышает его мобильность – вес комплекта составляет 310 кг.

УДОБСТВО РАБОТЫ

Оборудование комплекта оснащено бункерами и приемными емкостями, что обеспечивает удобство загрузки, разгрузки, а также пересыпки пробы.

Приемная емкость ЩД 6М ВИБРОТЕХНИК
Дробилка щековая лабораторная ЩД 6М ВИБРОТЕХНИК
БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

В ЩД 6М и ИД 175М предусмотрены концевые выключатели и защитные кожухи, а в ЩД 6М аварийная стоп-кнопка, которые обеспечивают безопасность эксплуатации комплекта.

РЕГУЛИРОВКА ПРОИЗВОДИТЕЛЬНОСТИ

Быстрота и удобство регулировки зазоров между щеками ЩД 6М и дисками ИД 175М, а также точная регулировка скорости подачи материала за счет ПГ 1 позволяют оптимизировать производительность комплекта под каждую отдельную задачу.

Питатель лабораторный ПГ 1 ВИБРОТЕХНИК
Истиратель дисковый ИД 175М ВИБРОТЕХНИК
УДОБСТВО ОЧИСТКИ

ЩД 6М оснащена быстросъемным основанием, а так же откидными стенками и съемным загрузочным бункером, которые упрощают процесс очистки.

В ИД 175М предусмотрена откидная камера, для быстрого доступа и очистки рабочих дисков.

Бункер ПГ 1 фиксируется на быстрозажимных латчерах, снижающих время на его монтаж и демонтаж.

ПУЛЬТЫ УПРАВЛЕНИЯ

В ИД 175М предусмотрен встроенный пульт управления, а в ЩД 6М выносной – в металлическом ударопрочном корпусе. Пульты обеспечивают:

  • Автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • Защиту электродвигателя от перегрузки;
  • Автоматическое отключение питания при попытке доступа к рабочим органам оборудования.

Пульт управления ВИБРОТЕХНИК
Щека ЩД 6М (карбид вольфрама WC) ВИБРОТЕХНИК
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Щеки и диски изготавливаются из высокопрочного чугуна, а также могут быть изготовлены из карбида вольфрама, позволяющего работать с более твердыми материалами или повысить ресурс рабочих органов.

НИЗКИЙ УРОВЕНЬ ПЫЛЕНИЯ

Соединения ПГ 1 и ИД 175М гибким гофрированным шлангом, а также применение уплотнений и латчеров снижают уровень пыления при работе комплекта.

Для минимизации уровня пыления комплект может быть расширен Блоком пылеулавливания БПУ, для подключения к ЩД 6М и применения в качестве зонной втяжки в зоне загрузки пробы в Установку ИД 175М с ПГ.

Технологическая установка ИД 175М с ПГ 1 ВИБРОТЕХНИК

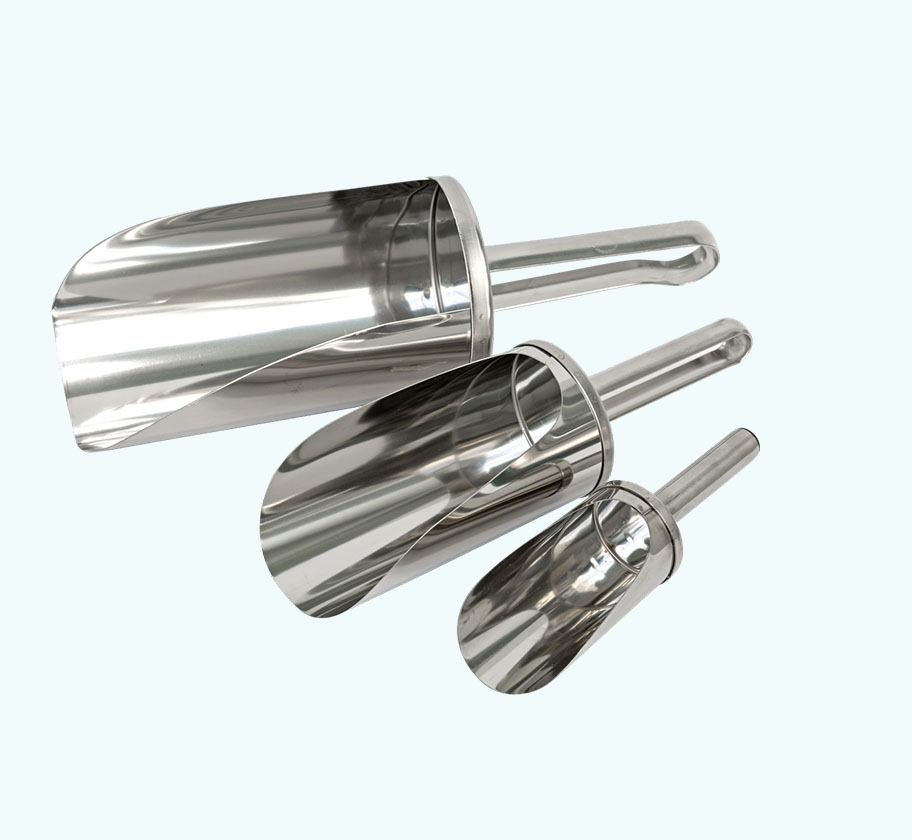

Совки загрузочные ВИБРОТЕХНИК
СОПУТСТВУЮЩИЕ ТОВАРЫ

Комплектация оборудования опорными тумбами, загрузочными совками, стойками для пультов и дополнительными приемными емкостями обеспечивают удобство работы на комплекте.



МОБИЛЬНАЯ ЛАБОРАТОРИЯ

ГОК 4 может применять как в лабораториях на предприятиях, так и в составе мобильной лаборатории. Благодаря своим малым габаритам Комплект ГОК 4 можно разместить даже в 10-ти футовом контейнере. Для снабжения комплекта электроэнергией достаточно генератора с рабочей мощностью в 4 кВт.

Описание устройства

В комплект ГОК 4 входит следующее оборудование:

  • Щековая дробилка ЩД 6М;
  • Установка Истиратель дисковый ИД 175М с Питателем ПГ 1;
  • Делитель проб ДП 20;
  • Анализатор ситовой А 20.

ЩД 6М предназначена для предварительного дробления пробы до крупности 3-5 мм. Материал подается в загрузочный бункер, откуда попадает в камеру дробления и разрушается между подвижной и неподвижной щеками. После разрушения до требуемой крупности материал поступает в приемную емкость (или бак – в зависимости от объема пробы).
После предварительного дробления проба перегружается из приемной емкости в бункер ПГ 1. Из бункера проба поступает на лоток, который совершает колебания и равномерно подает материал в загрузочную воронку ИД 175М. Скорость подачи материала регулируется двумя способами:

  • Изменение толщины слоя материала;
  • Регулировка амплитуды колебаний лотка питателя.

Из загрузочной воронки ИД 175М материал попадает в камеру измельчения, где установлены подвижный и неподвижный диски. В центральной зоне дисков происходит предварительное измельчение частиц, а по периферии – доизмельчение до крупности менее 1 мм, после чего материал разгружается в приемную емкость.

Измельченная до 1 мм проба сокращается до 1 кг при помощи Делителя проб ДП 20. ДП 20 укомплектован дополнительным пробоприемником, что позволяет без дополнительных пересыпаний разделить пробу не только на две равновеликие части, но и на 1/4, 1/8, 1/16 (в зависимости от исходной массы пробы).

На следующем этапе – измельчение пробы до крупности менее 0,074 мм снова применяется ИД 175М. За счет устройства регулировки зазора между дисками, расположенного в передней части истирателя и позволяющего возможность регулировать зазор при включенном электродвигателе, время, необходимое для перенастройки ИД 175М минимально.

Проба, измельченная до 0,074 мм делится на контрольную и аналитическую на ДП 20. Для контроля крупности пробы на различных этапах пробоподготовки, а также измельченной до 74 мкм ГОК 4 может быть дополнительно укомплектован Анализатором А 20 на базе Вибропривода ВПС.


Pic

Схема комплекта оборудования ГОК 4
