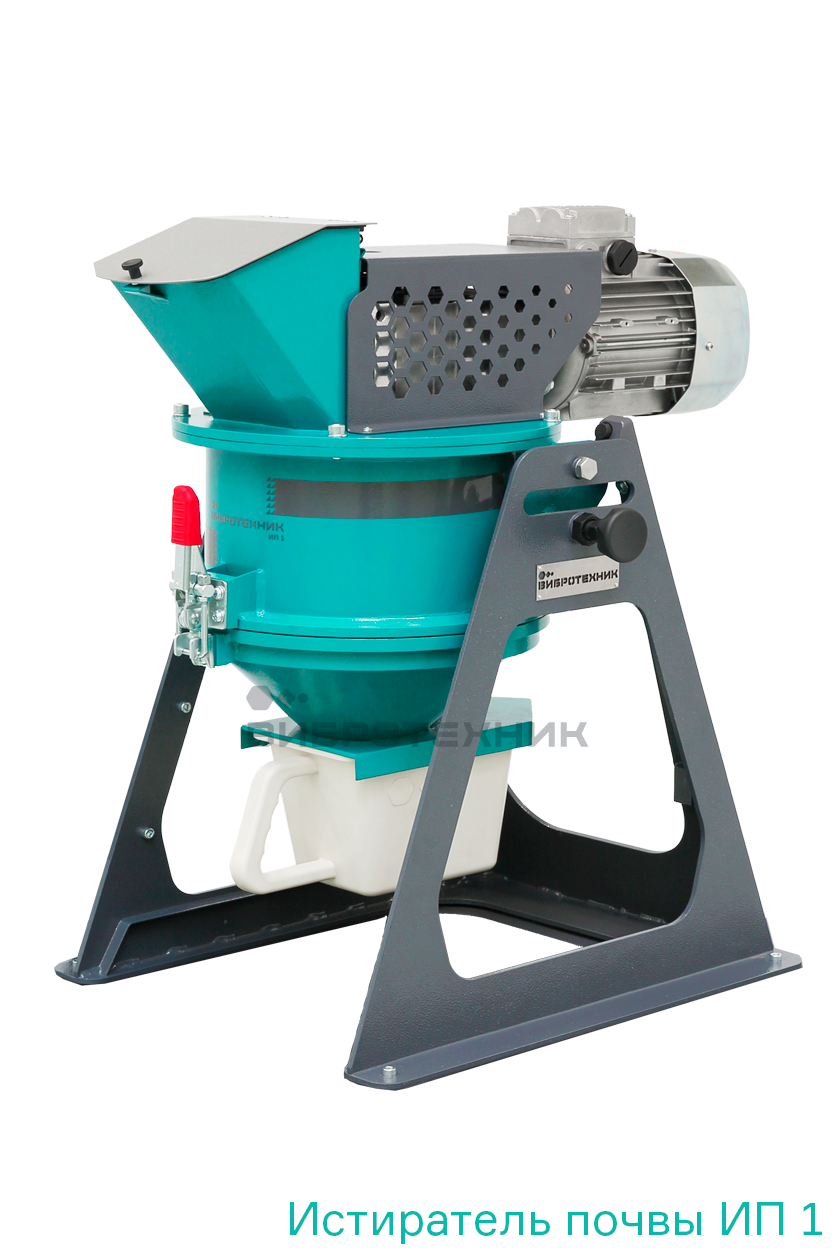

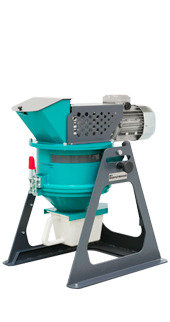

Истиратель почвы ИП 1 "Почвомашина"

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель почвы ИП 1
570 000 ₽
- Истиратель почвы ИП 1;
- Приемная емкость ИП 1 2,0 л;
- Поддон (гастроемкость);
- Решетки с отверстиями 1,0 мм и 2,0 мм.
Изготовление тары и упаковка
3 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Состав комплекта:
Истиратель почвы ИП 1 (рекомендуемый комплект)
784 000 ₽
- Базовый комплект;
- Пульт управления ППУ3-04 с таймером;
- Тумба ИП 1 (с кронштейном для пульта управления, тележкой и ящиком);
- Дополнительные решетки - 3 шт.;
- Совок загрузочный;
- Бокс для малых емкостей;
- Емкость с крышкой GN1/6  1,0 л - 3 шт.;
- Тара и упаковка
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
ЗИП:
Решетка с отверстиями диаметром 1,0 мм
4 500 ₽
Решетка с отверстиями диаметром 2,0 мм
4 500 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Пульт управления ППУ3-04 с таймером
78 000 ₽
Совок средний (объем 0,34 л.)
5 600 ₽
Тумба ИП 1
115 000 ₽
Стойка настольная ППУ
11 200 ₽
Поддон (гастроемкость)
500 ₽
Емкость с крышкой GN1/6 1,0 л
1 300 ₽
Приемная емкость ИП 1 2,0 л
27 000 ₽
Бокс для малых емкостей
22 400 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Отрасли применения

Сельское хозяйство
Строительная
Химическая



Примеры применения:

Торф, краснозем, чернозем.

Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта истирания при решетке с диаметром отверстий 1 мм, мм
 0,25-0,5
Размер частиц продукта истирания при решетке с диаметром отверстий 1 мм, мм    100%<1,0
Крупность исходного материала, мм, не более
20
Производительность, проб/ч*  20-40
Твердость исходного материала, не более
2 ед. по Моосу
Технические параметры
Размеры загрузочного окна воронки, мм 140х145
Размер загрузочного окна, мм 37х145
Размеры отверстий разгрузочных решеток, мм 1 или 2
Напряжение питания, 50 Гц, В 380
Мощность мотор-редуктора, кВт
0,75
Частота вращения вала с роликами, об/мин.
75
Полный/полезный объем приемной емкости, дм3 2/ 1,4
Габаритные размеры/ с тумбой и ППУ, мм (Длина х Ширина х Высота) 640х465х720/
690х645х1295
Масса/ Масса с тумбой и Пультом управления, кг 60/140
Материал роликов - инструментальная сталь 9ХС
Твердость роликов, HRС    55-60
Модель пульта управления  ППУ3-04 (с таймером)

*Для проб массой 0,5 кг.

ОСНОВНЫЕ ОТЛИЧИЯ ИСТИРАТЕЛЯ ПОЧВЫ ИП 1 «ПОЧВОМАШИНА»

В статье описаны предпосылки и ход разработки Истирателя ИП 1, а также результаты проведенных улучшений.

Подробнее о разработке и преимуществах Истирателя почвы ИП 1 «Почвомашина»

Преимущества
Истиратель почвы ИП 1 ВИБРОТЕХНИК
ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

Два типа роликов – гладкие и зубчатые обеспечивают эффективный захват частиц пробы и их измельчение.

РЕГУЛИРОВКА КРУПНОСТИ

Два способа изменения крупности продукта:

  • установка разгрузочных решеток с отверстиями различного диаметра;
  • регулировка зазора между роликами и решеткой.
ОТСУТСТВИЕ ПЫЛЕНИЯ

Уплотнение загрузочной воронки снижает уровень пыления.

УДОБСТВО РАБОТЫ

Быстросъемная пластиковая приемная емкость или бокс для малых емкостей.

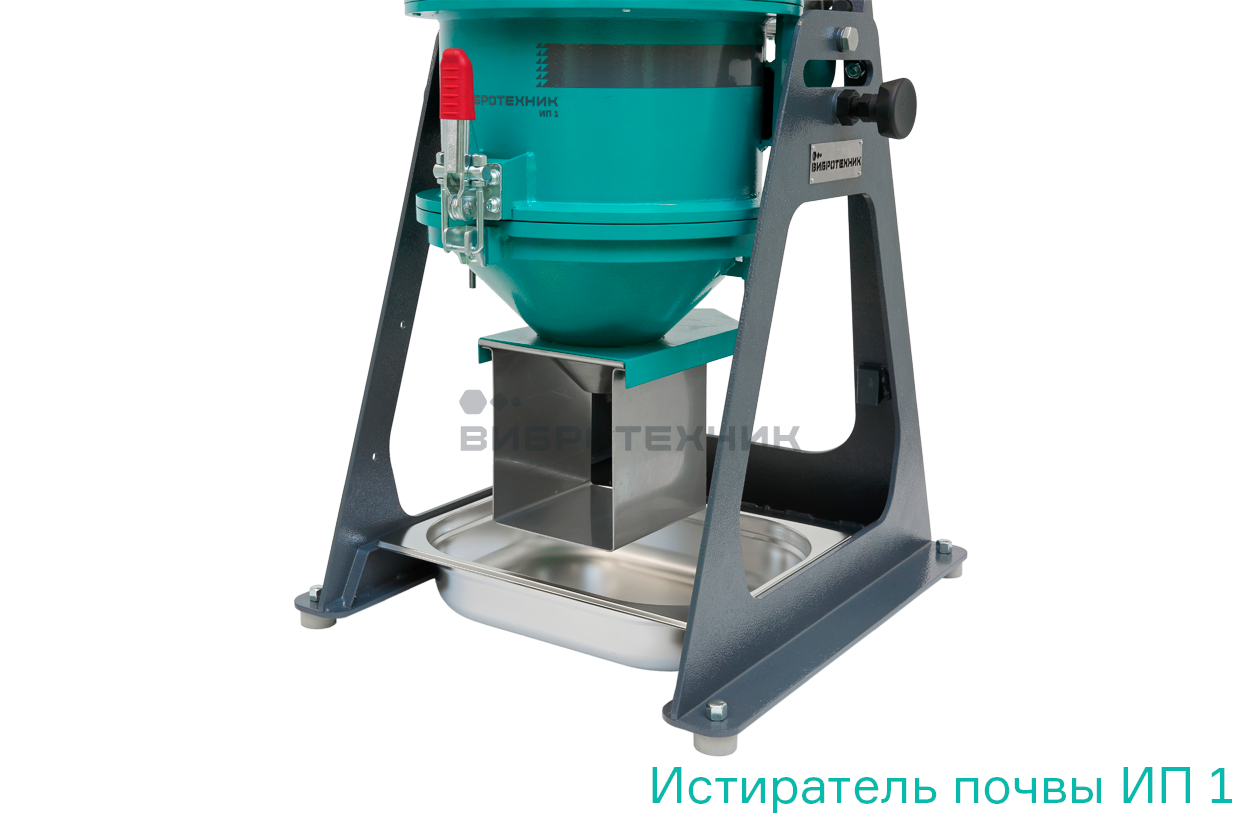

Комплектация поддоном или ящиком (при использовании тумбы ИП 1) для разгрузки растительных включений и камней.

СЕЛЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

Свободный подвес роликов обеспечивает истирание сухих проб почвы без измельчения растительных включений и камней.

Pic
Истиратель почвы ИП 1 ВИБРОТЕХНИК
ОТКИДНАЯ РАЗГРУЗОЧНАЯ ВОРОНКА

Откидная разгрузочная воронка обеспечивает:

  • удобство разгрузки неизмельченных остатков пробы;
  • быструю очистку камеры измельчения и разгрузочной решетки.

ПОВОРОТНАЯ КАМЕРА

Поворот камеры на 90° и ее фиксация обеспечивают удобство замены роликов и регулировки их положения, а также очистки.

Истиратель почвы ИП 1 ВИБРОТЕХНИК
Истиратель почвы ИП 1 ВИБРОТЕХНИК

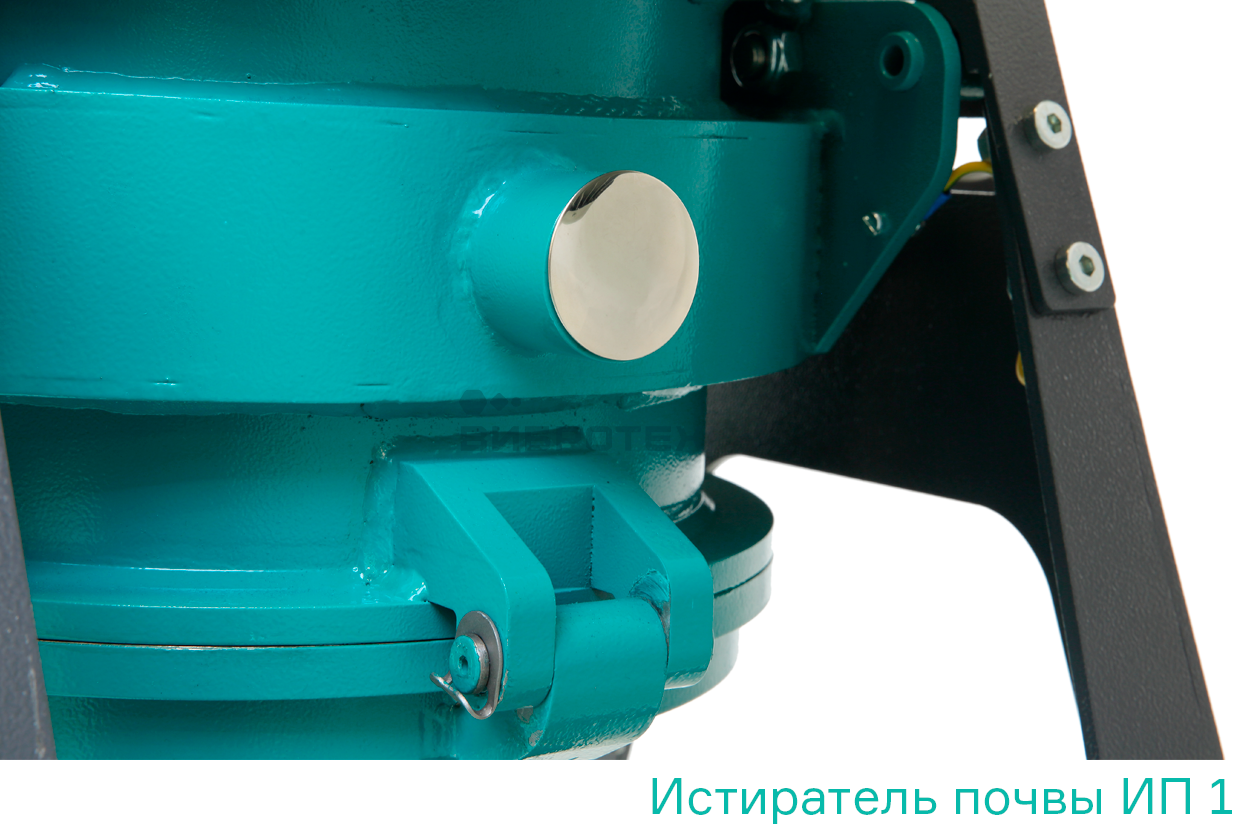

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПЫЛЕУДАЛЕНИЯ

Специальный патрубок позволяет подключить истиратель к системе аспирации для удаления пыли из камеры измельчения.

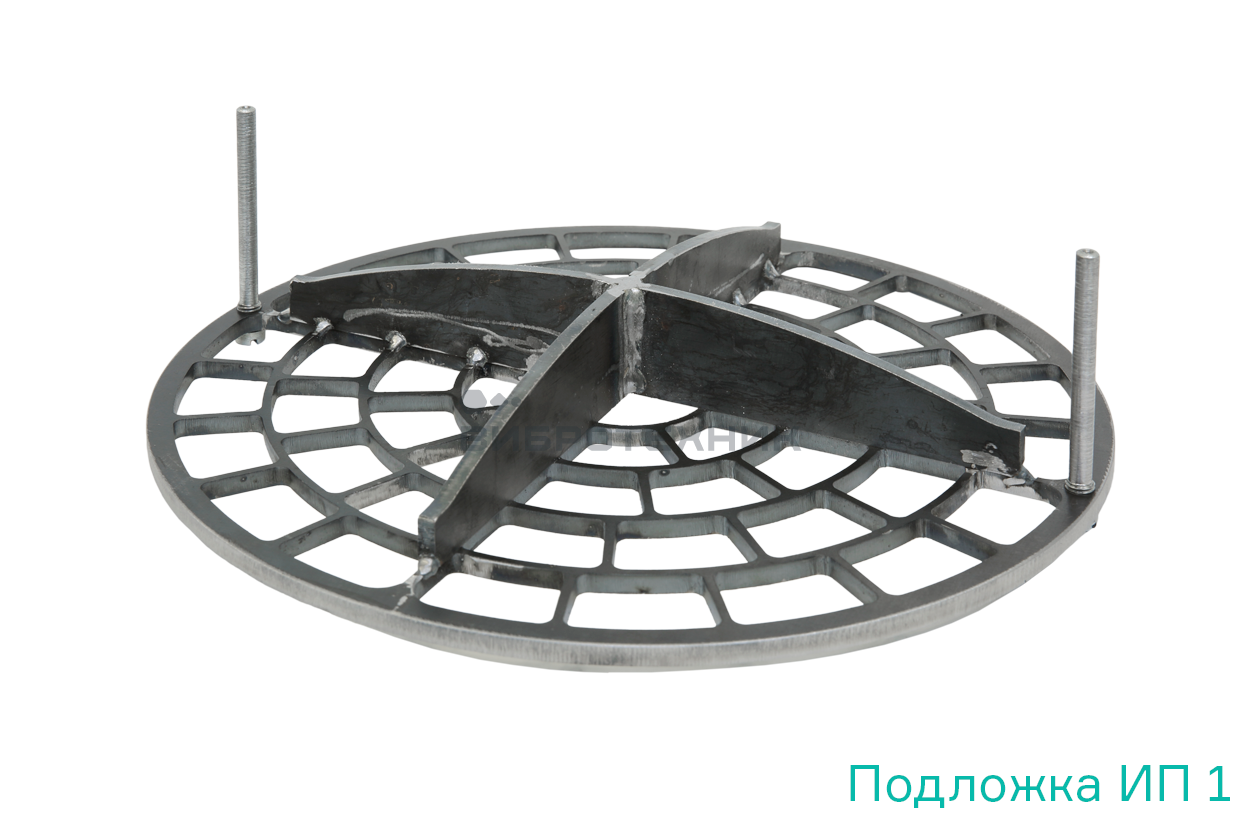

ЛЕГКОСЪЕМНАЯ ПОДЛОЖКА

Легкий демонтаж подложки с разгрузочной решеткой обеспечивает быструю ее очистку, что снижает риск заражения пробы и повышает общую производительность за счет уменьшения времени простоя на очистку.

Подложка Истирателя почвы ИП 1 ВИБРОТЕХНИК
Запчасти Истирателя почвы ИП 1 ВИБРОТЕХНИК

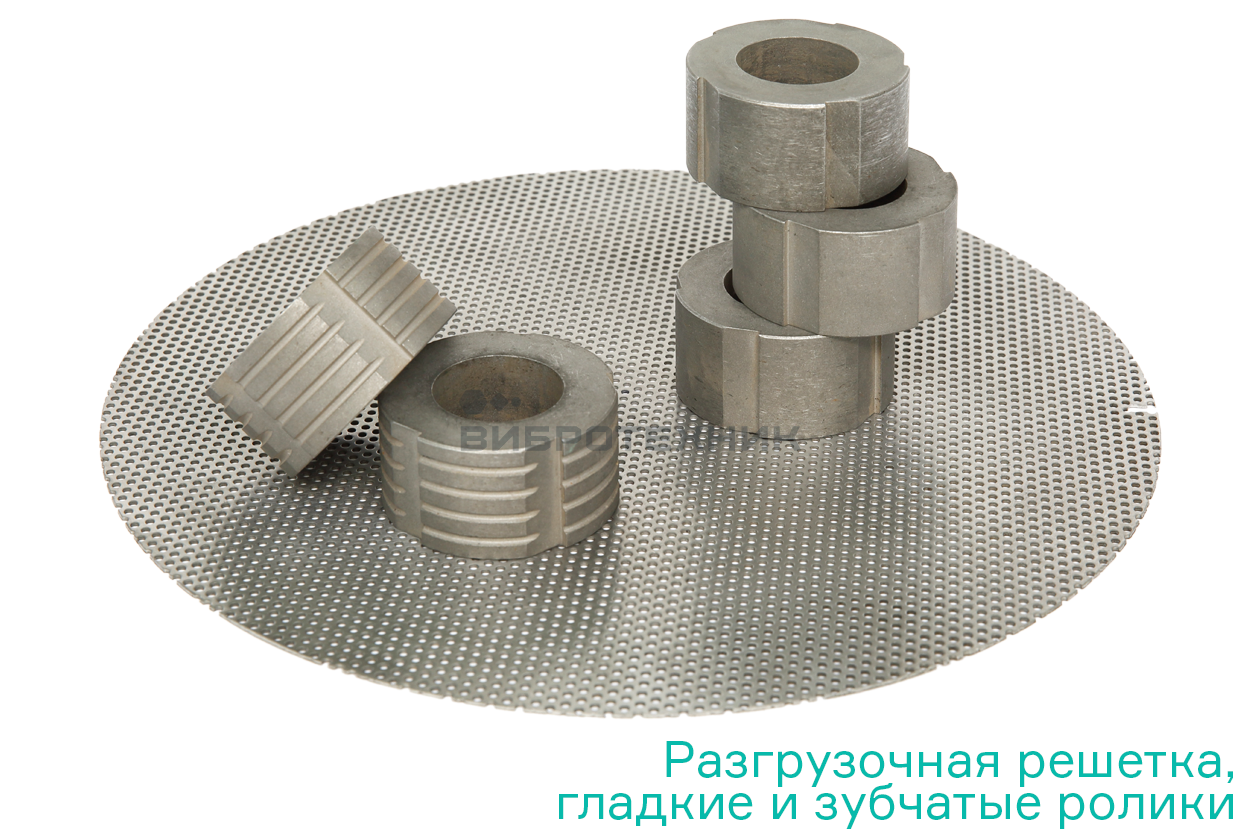

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Ролики и ось вилки изготовлены из износостойкой стали ХВГ.

Разгрузочные решетки изготовлены из нержавеющего перфорированного полотна. Мотор-редуктор Bonfiglioli (Италия).

КОНИЧЕСКИЕ ОТВЕРСТИЯ

Конические отверстия разгрузочной решетки, а также их расположение, не пересекающееся с деталями подложки, исключают застревание частиц пробы в отверстиях, что повышает качество измельчения пробы, исключает риск ее заражения частицами предыдущей пробы и облегчает очистку.

Решетки Истирателя почвы ИП 1 ВИБРОТЕХНИК

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Почва ИП 1/1 Истиратель почвы ИП 1 "Почвомашина" 10 - 50 0,1 - 2 Протокол
Почва ИП 1/2 Истиратель почвы ИП 1 "Почвомашина" 10 - 30 0,1 - 2 Протокол
Почва ИП 1/3 Истиратель почвы ИП 1 "Почвомашина" 10 - 20 0,1 - 2 Протокол
Почва ИП 1/4 Истиратель почвы ИП 1 "Почвомашина" 40 2 Протокол
Почва ИП 1/5 Истиратель почвы ИП 1 "Почвомашина" 50 2 Протокол

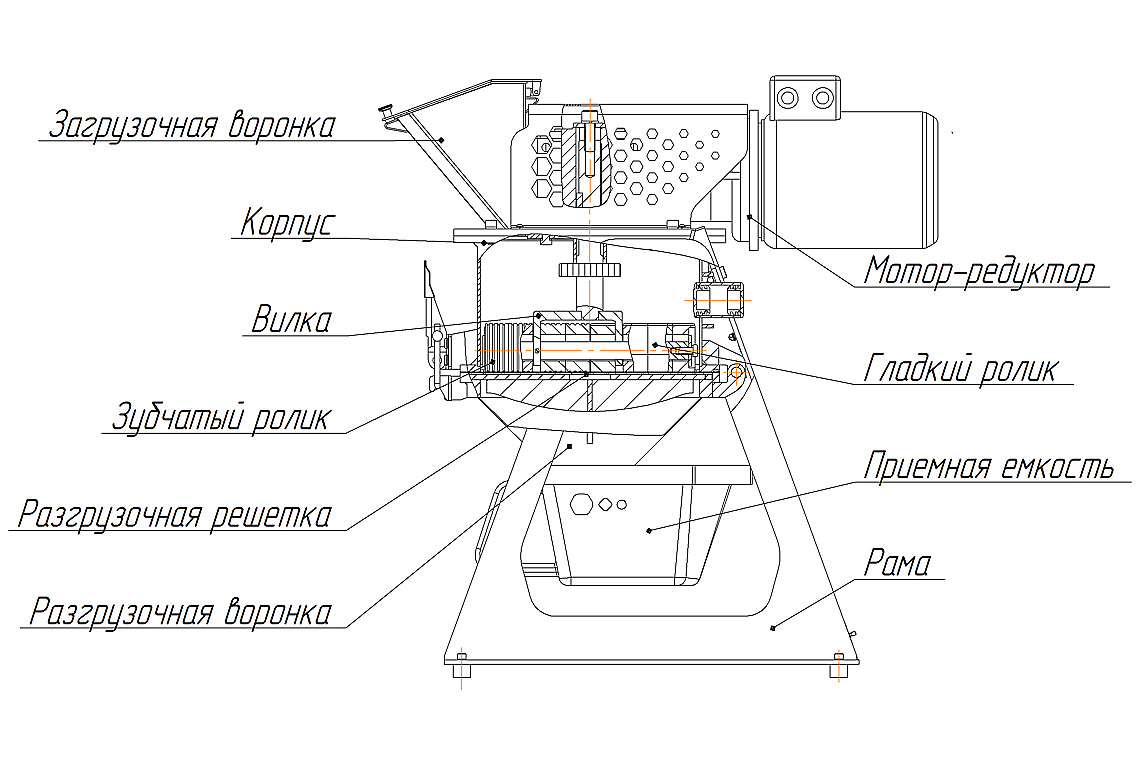

Описание устройства

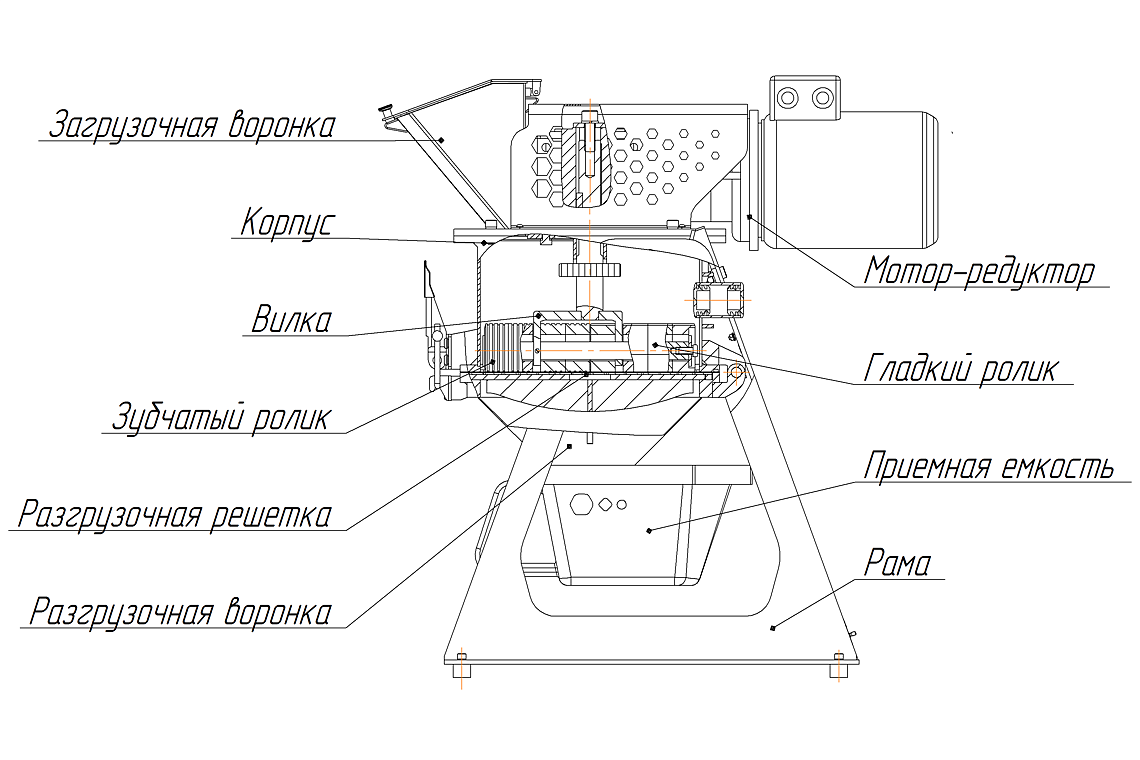

В состав истирателя входят: загрузочная воронка, корпус, смонтированная в нем вилка с роликами, подложка с разгрузочной решеткой, разгрузочная воронка, приемная емкость, мотор-редуктор и рама.

Закрепленная на валу мотор-редуктора вилка, предназначена для крепления оси, на которой свободно подвешено восемь роликов: 4 гладких и 4 зубчатых. Положение вилки по высоте изменяется регулировочной гайкой. В верхнем положении вилки ролики не соприкасаются с разгрузочной решеткой и могут отжиматься материалом на 10 мм, что обеспечивает минимальное переизмельчение материала. В нижнем положении вилки ролики поджаты к разгрузочной решетке; данное положение используется при измельчении твердых образцов почвы.

В нижней части корпуса закреплена откидная разгрузочная воронка, которая крепится к корпусу с помощью петли и быстрозажимного латчера, что обеспечивает удобство очистки истирателя. В верхней части воронки выполнена съемная подложка, к которой крепится разгрузочная решетка. В нижней части воронки на направляющих устанавливается приемная емкость или бокс для малых емкостей.

Корпус закреплен на поворотной оси и фиксируется двумя защелками-фиксаторами. Для обслуживания истирателя предусмотрен поворот корпуса на 90°, что обеспечивает доступ к камере измельчения и вилке с роликами.

Принцип работы

Проба почвы подается через загрузочную воронку в камеру измельчения, где попадает в пространство между роликами и разгрузочной решеткой. При запуске мотор-редуктора вал вилки и ось роликов начинают вращаться, при этом ролики (как гладкие, так и зубчатые) обкатываются по слою почвы, постепенно измельчая пробу. Частицы почвы измельчаются до 1 или 2 мм (в зависимости от установленной решетки), проходят сквозь отверстия в решетке и поступают в приемную емкость. Твердые включения (растения, камни) не измельчаются и остаются на решетке, не засоряя измельченную пробу.

Варианты исполнения

  • с боксом для малых емкостей;
  • на тумбе с пультом управления на кронштейне, выкатной тележкой и ящиком для разгрузки растительных включений и камней;
  • с подложкой, воронкой, роликами из нержавеющей стали.
Pic

Положение вилки с роликами

Pic

Загрузочная воронка

Pic

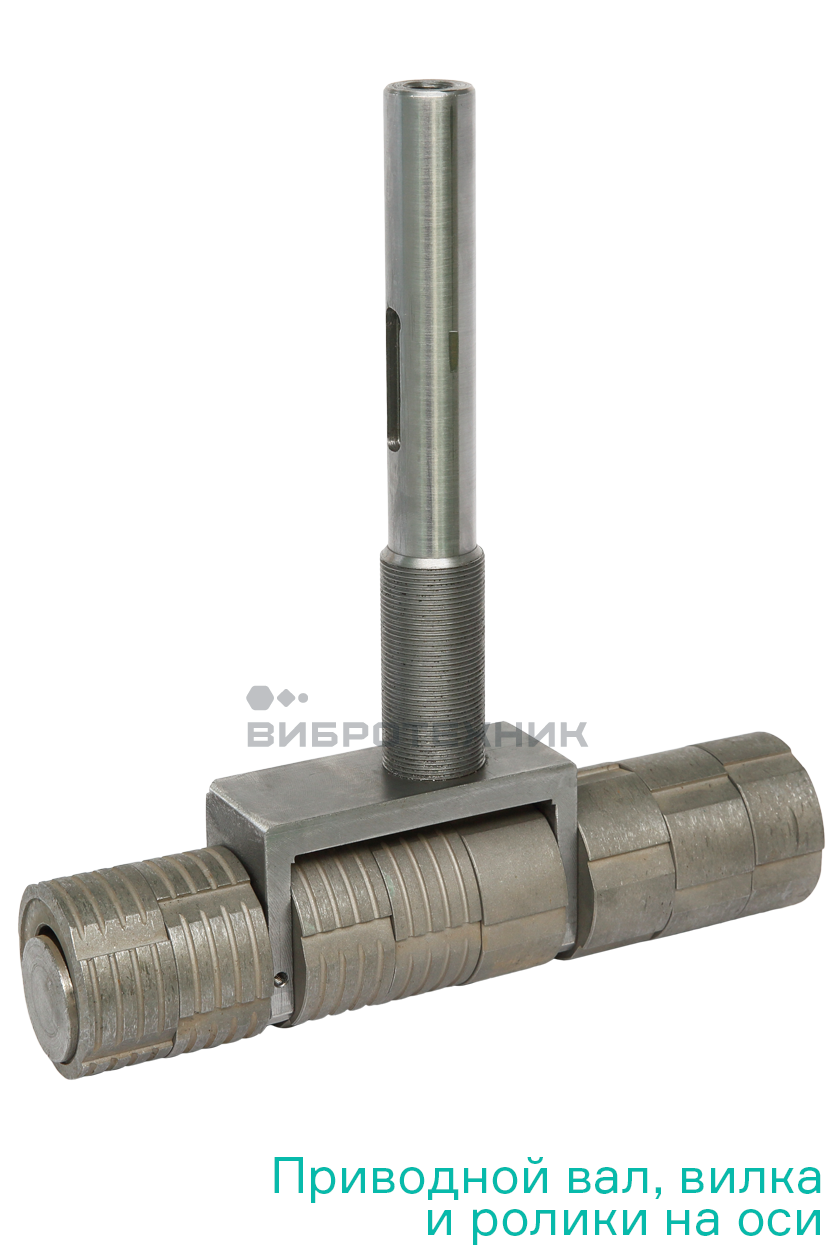

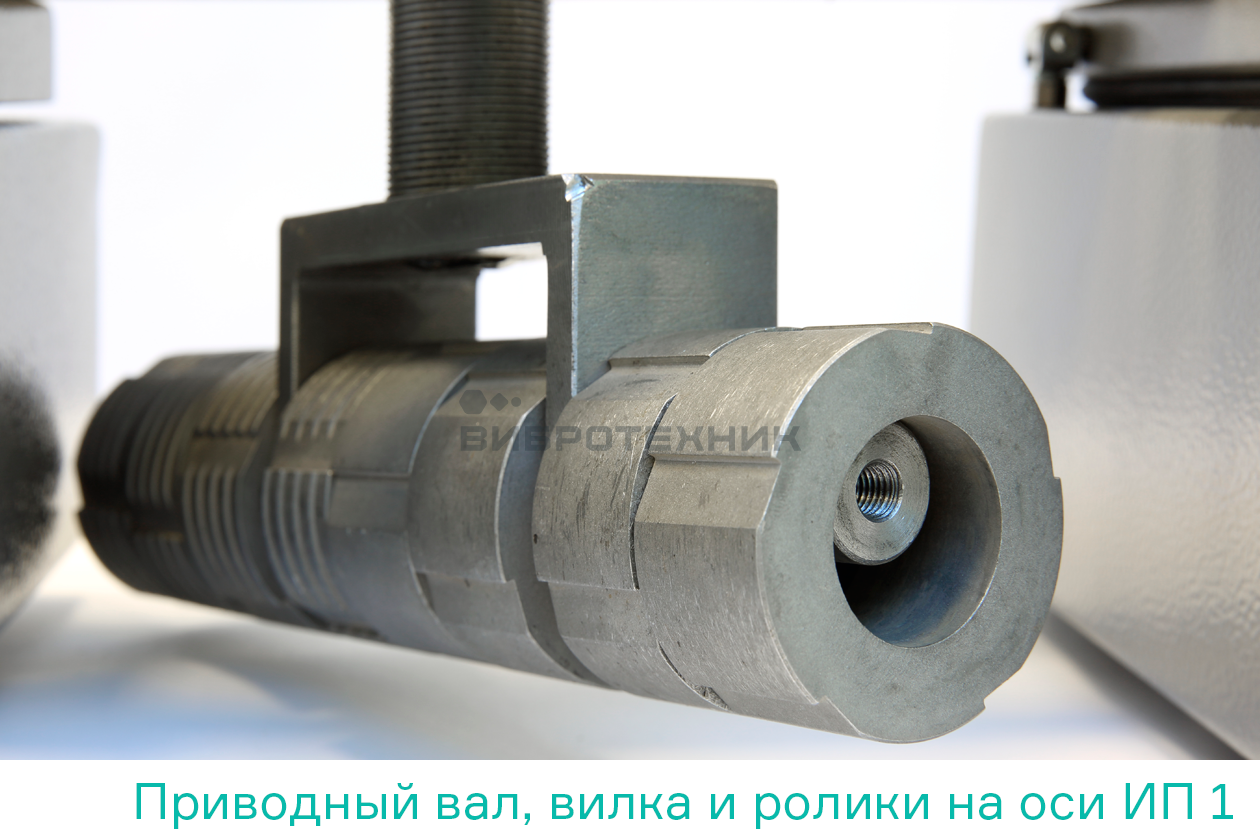

Приводной вал, вилка и ролики на оси

Pic

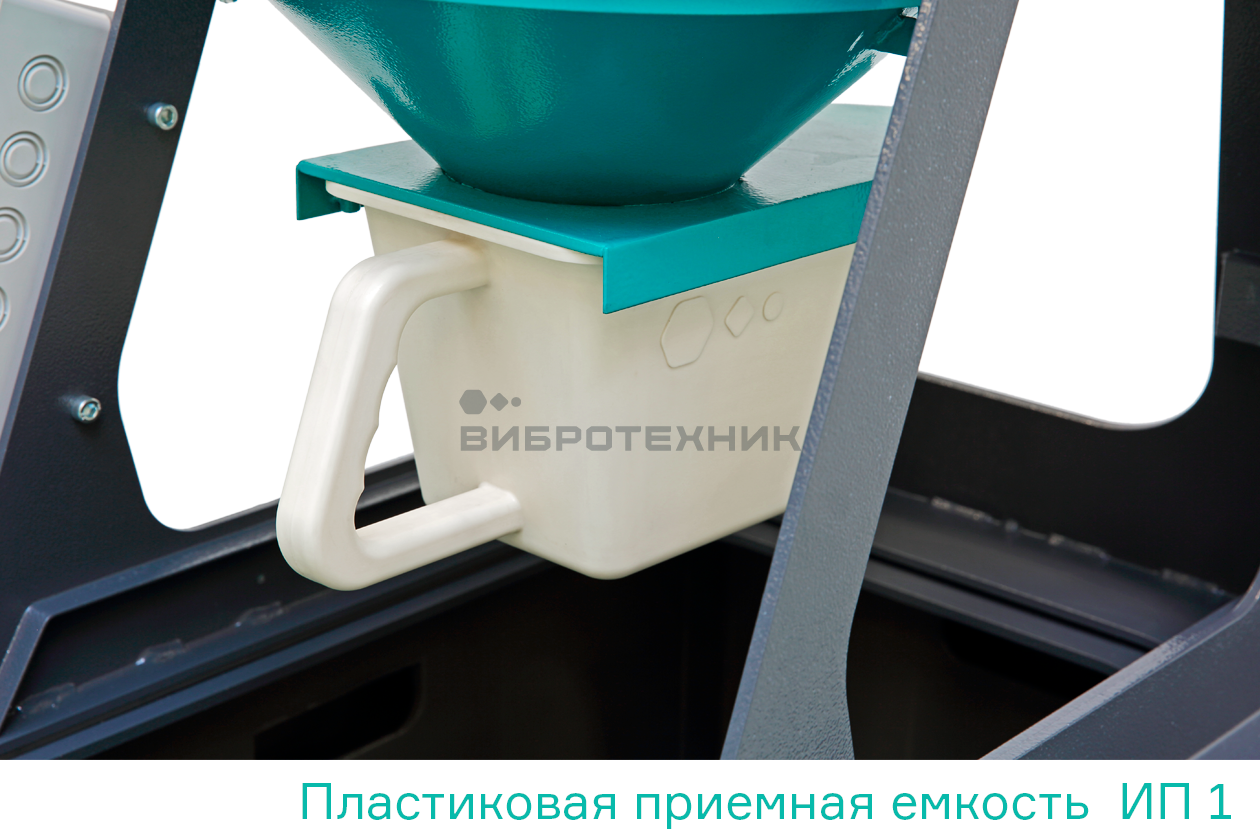

Пластиковая приемная емкость и бокс для малых емкостей

Pic

Истиратель почвы ИП 1 на тумбе с ПУ (Рекомендованный комплект)

Pic

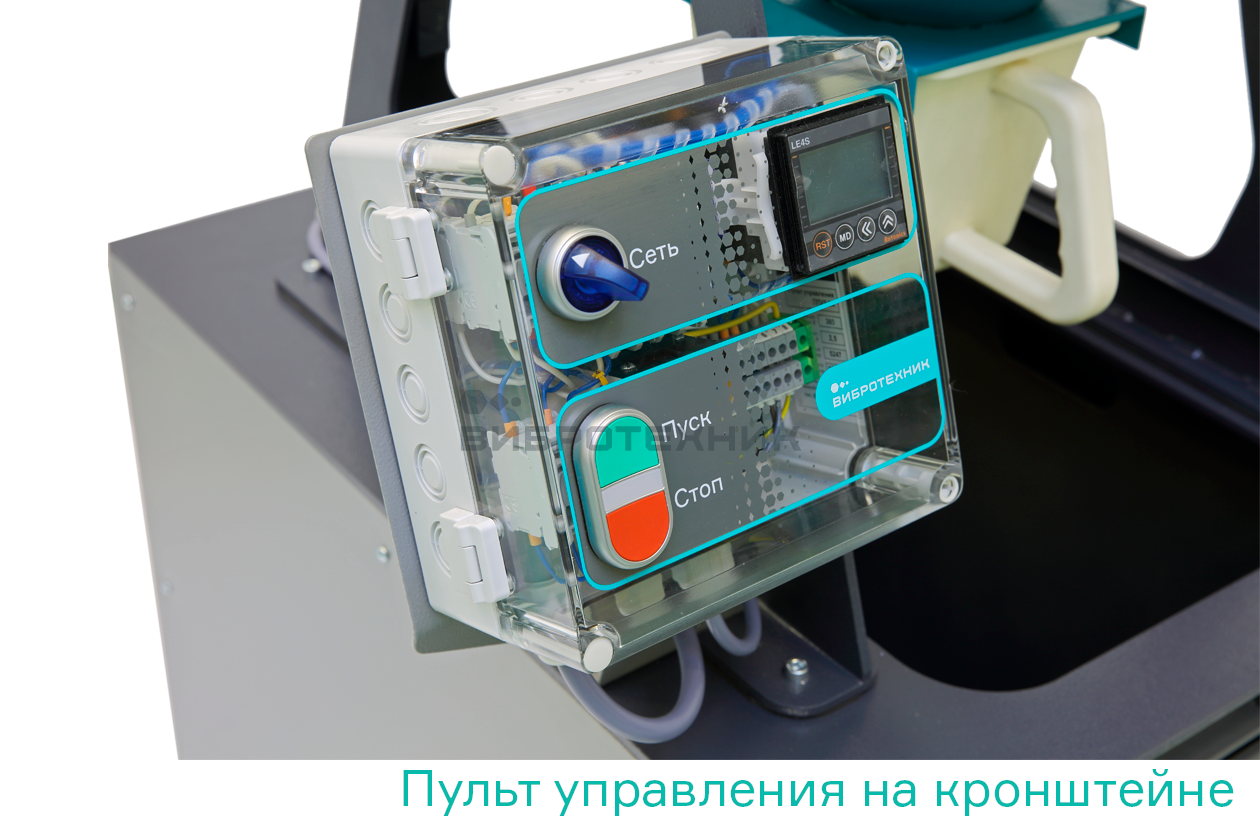

Пульт управления на кронштейне

Pic

Загрузочные совки объемом 0,07 л. и 1,2 л.
