Технологическая установка ИД 175M с ПГ

Базовый
комплект
Запчасти
Состав комплекта:
Технологическая установка ИД 175M с питателем ПГ 1
405000.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
ЗИП:
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло, соль

Pic Pic PicPic Pic

Характеристики
Параметры Значения
Объем бункера, дм3
9
Крупность материала, мм, не более 5
Напряжение питания, 50 Гц, В
380
Мощность, кВт
2,2
Габаритные размеры, мм (Длина х Ширина х Высота)
670х470х984
Масса, кг
123
Преимущества
УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

Плавная регулировка подачи материала обеспечивает увеличение производительности истирания до 20%.

ПОВЫШЕНИЕ РЕСУРСА ЗИПа

Равномерная подача материала снижает износ рабочих органов.

СНИЖЕНИЕ ПЫЛЕНИЯ

Крышка на бункере питателя и соединение питателя и истирателя гофрированным шлангом обеспечивают снижение уровня пыления при работе установки.

СНИЖЕНИЕ ИЗДЕРЖЕК

Равномерная автоматическая подача материала исключает необходимость постоянного присутствия оператора, который может обслуживать несколько установок.

УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ

Благодаря своим малым габаритам и энергоемкости, подходит как для лабораторного применения, так и для производств с невысокой загрузкой.

БЫСТРАЯ ОЧИСТКА

Быстросъемное крепление шланга к загрузочной воронке истирателя Откидная рабочая камера для быстрого доступа к подвижному и неподвижному дискам.

КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

Объединение Истирателя ИД 175М, Питателя ПГ 1 и Сократителя САМ позволяет производить измельчение и сокращение материала в непрерывном режиме с минимальным участием оператора.
Пульт управления поставляется при установке с сократителем. ПУ предназначен для запуска и остановки оборудования и обеспечивает:

ВАРИАНТЫ РАЗГРУЗКИ

Комплектуется приемной емкостью и патрубком для непрерывной разгрузки.


Описание устройства

Истиратель предназначен для измельчения хрупких материалов различной прочности и твердости до тонкодисперсного состояния.

В состав установки входят: истиратель дисковый, питатель вибрационный и кронштейн. При комплектации установки Сократителем на кронштейне питателя устанавливается Пульт управления. Устройство и принципы действия составляющих установки описаны в соответствующих разделах сайта.

Принцип работы

Измельчаемый материал подается с лотка питателя через патрубок и гибкий гофрированный шланг в загрузочную воронку истирателя, откуда через отверстие в откидной камере поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются в разгрузочный патрубок или вращающийся патрубок сократителя, из которого попадают в лотки или приемную емкость.

Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между дисками).

Скорость подачи материала в истиратель может регулироваться двумя способами: регулировкой положения шиберной заслонки и изменением амплитуды колебаний лотка питателя.

Pic

Конструктивная схема ИД 175М

Pic

Концевой микровыключатель

Pic

Отверстие для контроля зазора зазора между дисками

Pic

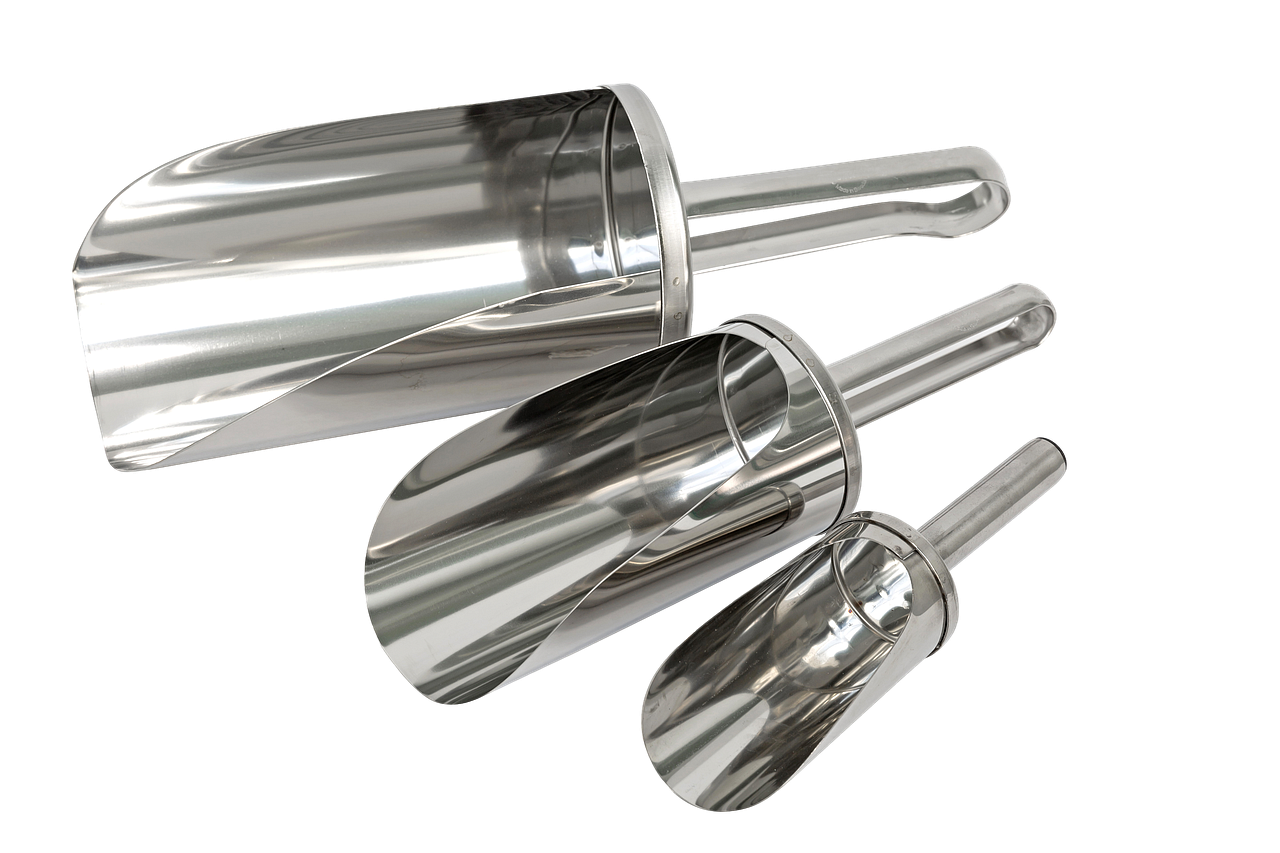

Загрузочные совки объемом 1,2 л.
