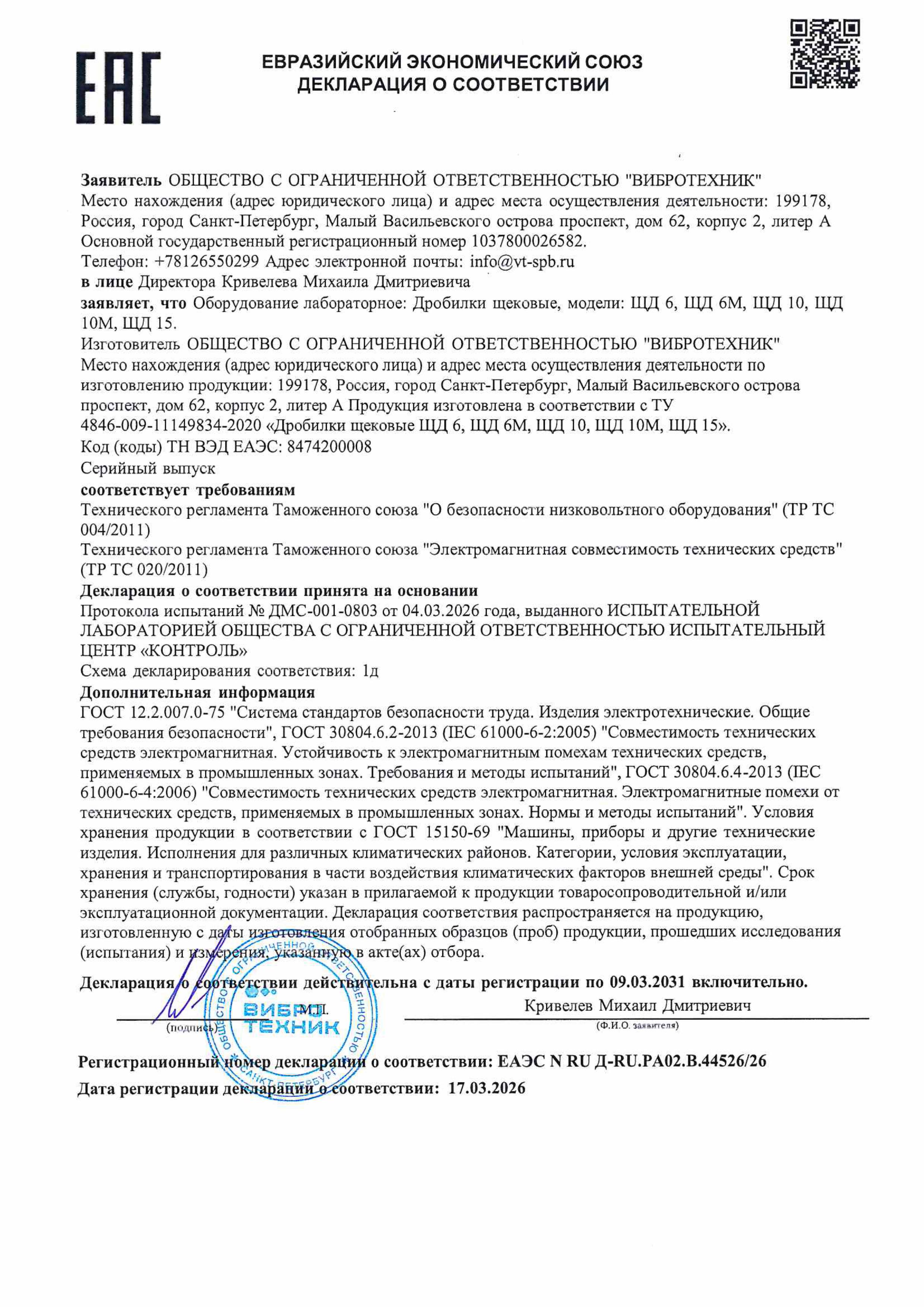

Дробилка щековая лабораторная ЩД 6М

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Дробилка щековая ЩД 6М в сборе
648 000 ₽

Изготовление тары и упаковка базового комплекта
3 400 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Состав комплекта:
Дробилка щековая ЩД 6М (рекомендуемый комплект)
889 000 ₽

- Базовый комплект;
- Пульт управления МПУ3-02;
- Стойка МПУ;
- Щека (2 шт.);
- Броня (2 шт.);
- Срезной штифт (10 шт.);
- Тумба с приемной емкостью (10 л);
- Дополнительная приемная емкость;
- Комплект подшипников;
- Совок загрузочный (большой);
- Тара и упаковка.

Изготовление тары и упаковка рекомендуемого комплекта
6 600 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
ЗИП:
Щека (чугун ЧХ16М2/ИЧХ28Н2) - 2 шт.
38 000 ₽
Щека (сталь 110Г13Л) - 2 шт.
38 000 ₽
Приёмная емкость ( объем 10 л.)
12 000 ₽
Резиновые амортизаторы с элементами крепления (комплект: 4 шт.)
4 500 ₽
Срезной штифт
60 ₽
Клин (2 шт.)
13 400 ₽
Броня (2 шт.)
13 400 ₽
Комплектующие изделия:
Подшипник № 32009XJ SKF (аналог) - 2 шт.
6 800 ₽
Подшипник № 1607 (аналог) - 2 шт.
4 400 ₽
Электродвигатель 1,1 кВт, 1 500 об./мин, ~ 380 В
5 600 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Ремень клиновый А-1180 (2 шт.)
360 ₽
Совок загрузочный (0,74 л)
6 800 ₽
Тумба с приемной емкостью (10 л)
105 000 ₽
Пульт управления МПУ3-02
60 500 ₽
Стойка МПУ
18 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм 0,5-1,0
Размер частиц продукта дробления при минимальном зазоре между щекам, мм 90%<2,0
Крупность исходного материала, мм, не более* 50
Твердость исходного материала, не более 8 ед. по Моосу**
Производительность, кг/ч* 25-400
Технические параметры
Размеры загрузочного окна бункера, мм 70х135
Размер загрузочного окна зоны дробления, мм 60х100
Диапазон регулировки зазора между щеками, мм 2-15
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя, кВт 1,1
Полный/полезный объем приемной емкости
дробилки, л
2,4/1,6
Полный/полезный объем емкости опорной тумбы, л 10/6,5
Габаритные размеры, мм (Длина х Ширина х Высота/ Высота с опорной  тумбой) 645х340х610/ 1100
Масса/ Масса на опорной тумбе и с пультом
управления, кг
140/175
Материал щек - чугун/ сталь/ карбид вольфрама  ЧХ16М2/ 110Г13Л/ WC
Твердость щек - чугун/ сталь/ карбид вольфрама 52-55/ 31-32 HRС/ 1180-1280 HV
Модель пульта управления МПУ3-02

*Зависит от физических свойств материала и величины зазора между щеками.
**При условии установки щек из карбида вольфрама.

Преимущества
Дробилка щековая лабораторная ЩД 6М ВИБРОТЕХНИК
ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.

БЫСТРОТА ОБСЛУЖИВАНИЯ

Фиксация основания быстросъемной серьгой обеспечивает удобство обслуживания дробилки. Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи.

УДОБСТВО ЗАГРУЗКИ

Крышка, запирающаяся латчером, снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.

УДОБСТВО РЕГУЛИРОВКИ

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора. В регулировочном узле предусмотрена шкала для удобства установки зазора между щеками.

Дробилка щековая лабораторная ЩД 6М ВИБРОТЕХНИК
Приемная емкость ЩД 6М ВИБРОТЕХНИК
ПРИЕМНАЯ ЕМКОСТЬ

Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.

УДОБСТВО ОЧИСТКИ ДРОБИЛКИ

Загрузочный бункер фиксируется на корпусе за счет латчеров. В корпусе предусмотрены окна в передней и задней стенках для очистки дробилки от пыли. Во время работы окна закрываются откидными крышками.

Дробилка щековая лабораторная ЩД 6М ВИБРОТЕХНИК
Щека Дробилки щековой ЩД 6М ВИБРОТЕХНИК
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Возможно изготовление щек из карбида вольфрама WC, что повышает их ресурс в несколько раз и позволяет дробить более твердые материалы.

КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 6М и Сократителя САМ в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 6М исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

Дробильно-сократительный агрегат ДСА на базе ШД 6М ВИБРОТЕХНИК
Комплект лотков ДСА на базе ШД 6М ВИБРОТЕХНИК
КОМПЛЕКТ ЛОТКОВ

Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5% пробы;
  • Лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 10% до 1% общего объема пробы.
Допускается комплектация лотками иного объема по спецзаказу.


Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Кремний Кр 00 ЩД 10М/19 Дробилка щековая лабораторная ЩД 10М 10 - 80 3 - 5 Протокол
Микросхемы ЩД 6М/19 Дробилка щековая лабораторная ЩД 6М 1х1х3 - 50х5х12 1 - 2 Протокол
Пластины полимера ЩД 6М/29 Дробилка щековая лабораторная ЩД 6М 10 0,1 - 5 Протокол
Сланец глинистый ЩД 6М/2 Дробилка щековая лабораторная ЩД 6М 30 1 - 5 Протокол
Натрий фосфорнокислый ЩД 6М/31 Дробилка щековая лабораторная ЩД 6М 3 - 50 0,315 - 1,25 Протокол
Описание устройства
ЩД 6М - щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание, шатун, приемная емкость, электродвигатель с устройством натяжения и устройство регулировки щели.

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне. Основание подвешено на оси и фиксируется быстросъемной серьгой, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела. На контргайке регулировочного узла размещена шкала для установки точного зазора между щеками. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3, что снижает вероятность заклинивания устройства.

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

В передней и задней стенках корпуса выполнены окна, предназначенные для очистки внутренних поверхностей дробилки, а также шатуна, основания и рычага. Во время работы дробилки окна закрываются откидными крышками.

Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой, которая фиксируется латчером. При закрытой крышке снижается пыление при работе дробилки и полностью исключается вылет частиц дробимого материала.

В задней части загрузочного бункера и нижней части корпуса выполнено два отверстия, к которым могут быть подсоединены шиберы для подключения системы пылеулавливания. В шибере предусмотрена заслонка для перекрывания потока воздуха и диск с ручкой для регулировки положения заслонки.

На правой стенке корпуса расположен кронштейн, предназначенный для крепления аварийной «Стоп-кнопки» и концевого микровыключателя.

Принцип работы

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между  щеками. Верхняя поверхность  щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления.

Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала - при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.

Продукт дробления собирается в приемную емкость, расположенную под зоной разгрузки.


Pic

Аварийная "Стоп-кнопка"

Pic

Патрубок с шибером для подключения системы пылеулавливания

Pic

Загрузочный бункер

Pic

Пульт управления ЩД 6М

Pic

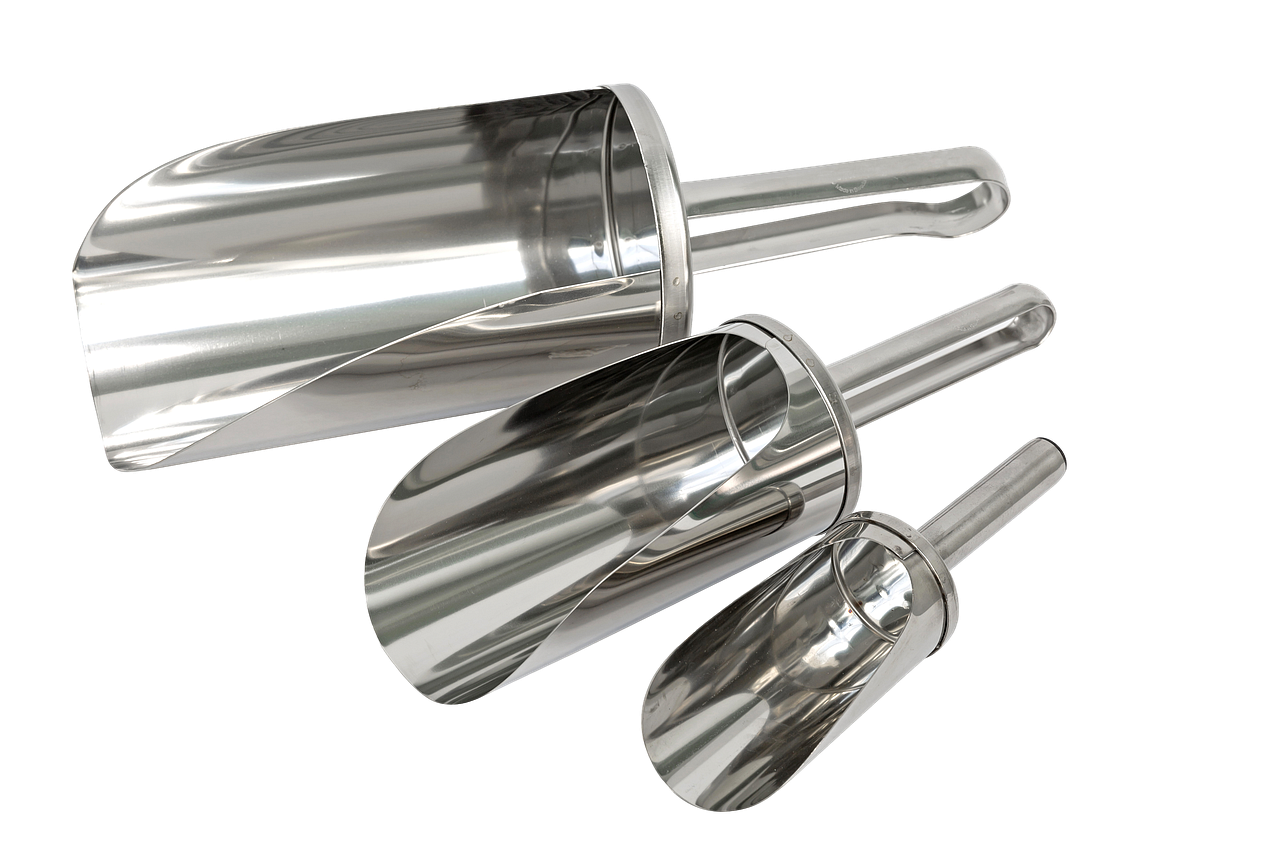

Совки загрузочные объемом 1,2 л

Pic

ЩД 6М на опорной тумбе с БПУ с зонтом

Варианты исполнения
  • Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).
  • Дополнительная комплектация двумя шиберами для подключения к Блоку пылеулавливания БПУ или комплектация Зонтом с БПУ.
  • Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
  • Изготовление с щеками из карбида вольфрама.
Специсполнения:
  • ЩД 6М с двигателем во взрывозащищенном исполнении.
  • Изготовление с электродвигателем мощностью 1,5 кВт.
