Технологическая установка ВКМД 10 С ПГ и САМ

Базовый
комплект
Запчасти
Состав комплекта:
Дробилка конусная лабораторная ВКМД 10 с электродвигателем мощностью 1,5 кВт, частотой вращения 3000 об/мин, напряжением питания ~380 В, с длинным пальцем;
550000.00р.

- мощность 1,5 кВт
- частота вращения 3 000 об./мин
- напряжение питания ~ 380 В
- с длинным пальцем
- специальный ключ
- короткий палец
- кольцо уплотнительное
Питатель ПГ 1
159000.00р.
Сократительный агрегат САМ
307000.00р.
Опора питателя ПГ 1
18000.00р.
Изготовление тары и упаковка
8500.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
ЗИП:
Комплект броней (наружная и внутренняя)
51000.00р.
Пята
4900.00р.
Подпятник
4100.00р.
Кольцо ограничительное
7900.00р.
Кольцо уплотнительное
360.00р.
Палец короткий
3300.00р.
Палец длинный
3300.00р.
Конус
15000.00р.
Комплектующие изделия:
Ремень Z (0) - 710 IV (1 шт.)
35.00р.
Подшипник № 60206 (2 шт.)
240.00р.
Подшипник № 206 (2 шт.)
190.00р.
Подшипник № 8108 (2 шт.)
300.00р.
Электродвигатель 1,5 кВт, 3 000 об./мин, ~ 380 В
3700.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, уголь, шлаки, керамика, стекло, известняк, сода, смальта, трепел.

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Характеристики Значения

Установка на базе

ВКМД 6 ВКМД 10
Объем бункера, дм3 9
Крупность материала, мм, не более 5
Твердость дробимого материала, не более 7 ед. по Моосу
Напряжение питания, 50 Гц, В 220/380 380
Степень сокращения от 1/2 до 1/100 от 1/2 до 1/100
Размер частиц продукта истирания при минимальной щели, мм 90%<0,25
Производительность, кг/ч, не более* 10 20
Ток потребляемый питателем, А, не более 0,4
Мощность электродвигателя ВКМД, кВт 1,5/0,55 1,5
Мощность мотор-редуктора САМа, кВт 0,02
Полный / полезный объем выкатной приемной емкости, л 19 / 12,5
Габаритные размеры, мм (Длина х Ширина х Высота) 1020х630х1575 1020х630х1590
Масса, кг, не более 235 260
Материал конусов – инструментальная сталь ХВГ
Модель пульта управления СМПУ-11/
СМПУ-10
СМПУ-07


Преимущества
Технологическая установка ВКМД 10 С ПГ и САМ ВИБРОТЕХНИК
ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

Селективное измельчение крупных частиц материала без переизмельчения всей пробы. Эффективное измельчение за счет высокочастотного воздействия. Плавная регулировка подачи материала обеспечивает увеличение производительности дробления и сокращения до 20%.

ТОЧНОСТЬ СОКРАЩЕНИЯ

Равномерное вращение патрубка сократителя гарантирует точность сокращения.

СНИЖЕНИЕ ПЫЛЕНИЯ

Крышка на бункере питателя и соединение питателя и дробилки, а также дробилки и сократителя обеспечивают снижение уровня пыления при работе установки.

СНИЖЕНИЕ ИЗДЕРЖЕК

Автоматическая равномерная подача материала исключает необходимость постоянного присутствия оператора, который может обслуживать несколько установок одновременно.

УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ

Благодаря своим малым габаритам и энергоемкости, подходит как для лабораторного применения, так и для производств с невысокой загрузкой.

РЕГУЛИРОВКА КРУПНОСТИ

Пять (три для ВКМД 6) способов изменения крупности продукта:

  • регулировка зазора между бронями;
  • изменение частоты вращения ведущего дебаланса (3 скорости для ВКМД 10 и 2 скорости для ВКМД 6);
  • установка короткого или длинного пальца дробящего конуса (только для ВКМД 10);
  • регулировка амплитуды колебаний дробящего конуса (только для ВКМД 10);
  • регулировка скорости подачи материала.
Дробящий конус ВКМД 10 ВИБРОТЕХНИК
Комплект лотков Сократительного агрегата САМ ВИБРОТЕХНИК
РАЗЛИЧНЫЕ ЛОТКИ

Комплектация четырьмя типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5% пробы;
  • лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.
Возможно изготовление лотков других размеров.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту мотор-редуктора от перегрузки.
Пульт управления исключает запуск дробилки при выключенном сократителе, а питателя – при выключенной дробилки.

Пульт управления ВИБРОТЕХНИК
Приемная емкость Сократительного агрегата САМ ВИБРОТЕХНИК
ПРИЕМНАЯ ЕМКОСТЬ

Разгрузка остатков пробы в приемную емкость, а не в лотки.

Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.


Описание устройства

Установка предназначена для измельчения хрупких материалов различной прочности и твердости до мелкодисперсного состояния и последующего сокращения.

В состав установки входят: Сократитель САМ, Вибрационная Конусная Мельница-дробилка ВКМД 6 или 10, Питатель вибрационный и кронштейн. На верхней плите Сократителя установлена Дробилка конусная ВКМД 6 или 10, а над дробилкой на кронштейне установлен Питатель ПГ 1. Сбоку от дробилки на кронштейне установлен Пульт управления Установкой. Устройство и принципы действия составляющих установки описаны в соответствующих разделах сайта
(ВКМД 6, ВКМД 10, САМ с ПГ 1).


Принцип работы

Измельчаемый материал подается с лотка питателя через патрубок и гибкий загрузочный конус в воронку чаши ВКМД, откуда поступает в дробящую полость, образованную поверхностями наружной и внутренней броней. При вращении дебалансов возникает центробежная сила, при этом дробящий конус с внутренней броней совершает планетарную обкатку по внешней. Частицы материала заклиниваются между бронями и подвергаются одновременно деформациям сжатия и сдвига. Брони образуют две зоны дробления: клиновидную - для предварительного дробления и калибровочную – для доизмельчения. Измельченный материал попадает на направляющую в корпусе и за счет вибрации и силы тяжести разгружается через разгрузочную течку на вращающийся патрубок сократителя, из которого попадают в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.

Так как скорость вращения патрубка постоянна, проба распределяется по пробоприемнику и лоткам пропорционально занимаемой ими площади. В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.
Производительность установки зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (зазора между бронями).
Скорость подачи материала в дробилку может регулироваться двумя способами: регулировкой положения шиберной заслонки и изменением амплитуды колебаний лотка питателя.

Pic

Схема ВКМД с ПГ и САМ

Pic

Пробоприемник сократителя с лотком на 25%

Pic

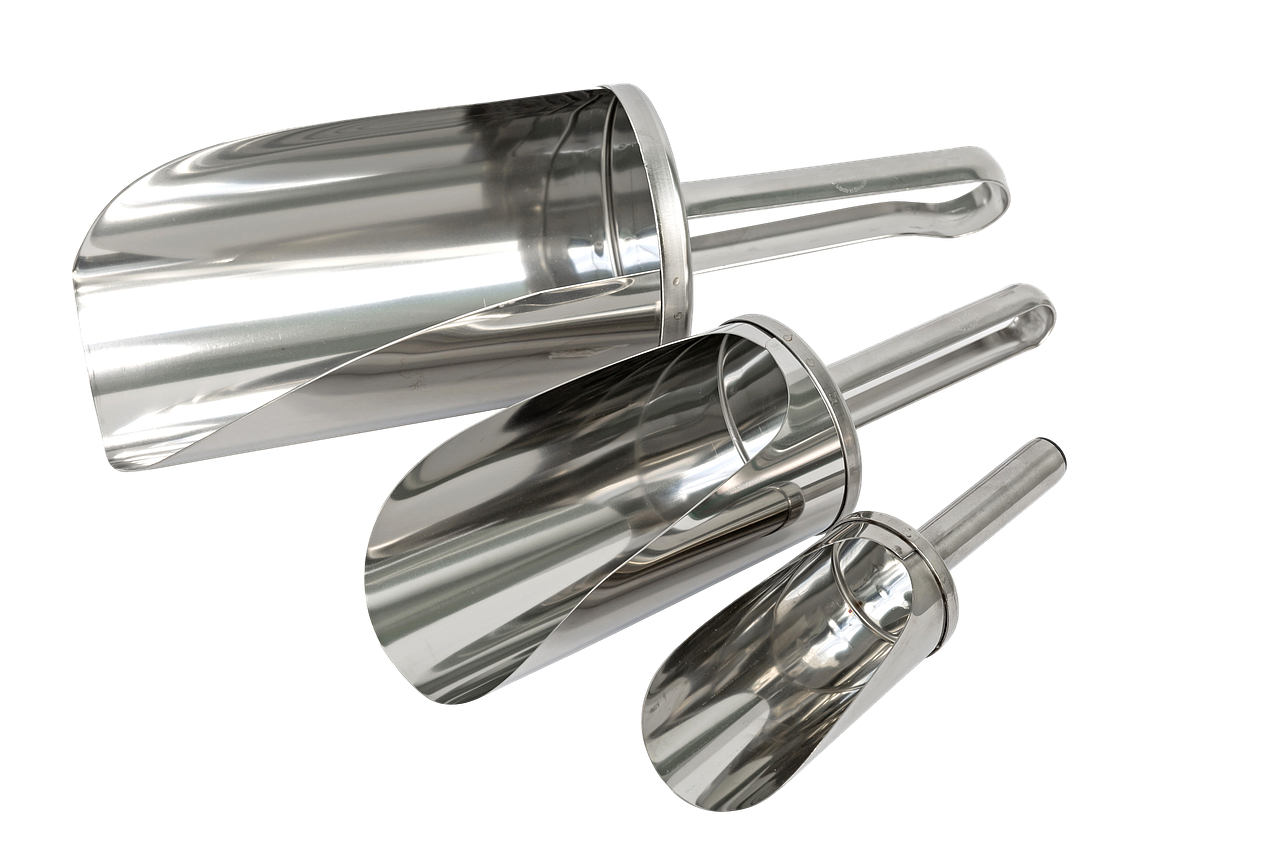

Загрузочные совки объемом 1,2 л
