Технологическая установка ИД с ПГ

Базовый
комплект
Рекомендуемый
комплект
Состав комплекта:
Установка ИД 200 с питателем ПГ 1
408000.00р.
Установка ИД 250 с питателем ПГ 1
465000.00р.
Установка ИД 175 с питателем ПГ 1
356000.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Установка ИД 250 с питателем ПГ 1 (рекомендуемый комплект поставки)
502000.00р.
- Базовый комплект;
- Совмещенный пульт управления на два устройства МАПУЗ-03;
- Опора питателя ПГ 1;
- Питатель ПГ 1;
- Комплект дисков;
- Дополнительный бак или приемная емкость;
- Совок загрузочный (объем 1,2 л);
- Тара и упаковка.
Установка ИД 200 с питателем ПГ 1 (рекомендуемый комплект поставки)
447000.00р.
- Базовый комплект;
- Совмещенный пульт управления на два устройства МАПУЗ-03;
- Опора питателя ПГ 1;
- Питатель ПГ 1;
- Комплект дисков;
- Дополнительный бак или приемная емкость;
- Совок загрузочный (объем 1,2 л);
- Тара и упаковка.
Установка ИД 175 с питателем ПГ 1 (рекомендуемый комплект поставки)
415000.00р.
- Базовый комплект;
- Совмещенный пульт управления на два устройства МАПУЗ-03;
- Опора питателя ПГ 1;
- Питатель ПГ 1;
- Комплект дисков;
- Дополнительный бак или приемная емкость;
- Совок загрузочный (объем 1,2 л);
- Тара и упаковка.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Icon Видео
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катазизатор, стекло, соль

Pic Pic PicPic Pic

Характеристики
Параметры ИД 175   ИД 200 ИД 250
Крупность исходного материала, мм, не более 3   5
Мощность электродвигателя, кВт 2,2 4
Напряжение питания, В 380
Потребляемый ток вибропитателя ПГ 1, А, не более 0,4
Объем бункера вибропитателя ПГ 1, дм3 9
Габаритные размеры, мм (Длина х Ширина х Высота) 650х500х1450 920х500х1450
Масса,кг 170 225
Преимущества
Pic
УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

Плавная регулировка загрузки и увеличение производительности истирания до 20%.

ПОВЫШЕНИЕ РЕСУРСА ЗИПа

Равномерная подача материала снижает износ рабочих органов.

СНИЖЕНИЕ ПЫЛЕНИЯ

Крышка на бункере питателя и соединение питателя и истирателя гофрированным шлангом, обеспечивают снижение уровня пыления при работе установки.

СНИЖЕНИЕ ИЗДЕРЖЕК

Равномерная автоматическая подача материала исключает необходимость постоянного присутствия оператора, который может обслуживать несколько установок.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки;
  • правильную последовательность включения устройств.
Pic
Pic
РЕГУЛИРОВАНИЕ ОБЪЕМА ЗАГРУЗКИ

Комплектация Питателем ПГ 2 увеличивает объем разовой загрузки с 9 до 66 литров.


Описание устройства

В состав установки входят: Истиратель дисковый ИД 200, питатель вибрационный, кронштейн и пульт управления.

Устройство и принципы действия составляющих установки описаны в соответствующих разделах сайта.

Принцип работы

Измельчаемый материал подается с лотка питателя через патрубок и гибкий гофрированный шланг в загрузочную воронку истирателя, откуда через отверстие в откидной камере поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются через разгрузочную воронку в приемную емкость.

Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между дисками).

Скорость подачи материала в истиратель может регулироваться двумя способами: регулировкой положения шиберной заслонки и изменением амплитуды колебаний лотка питателя.

Pic

Схема ИД 200 с ПГ 1

Pic

Гофрированный шланг

Pic

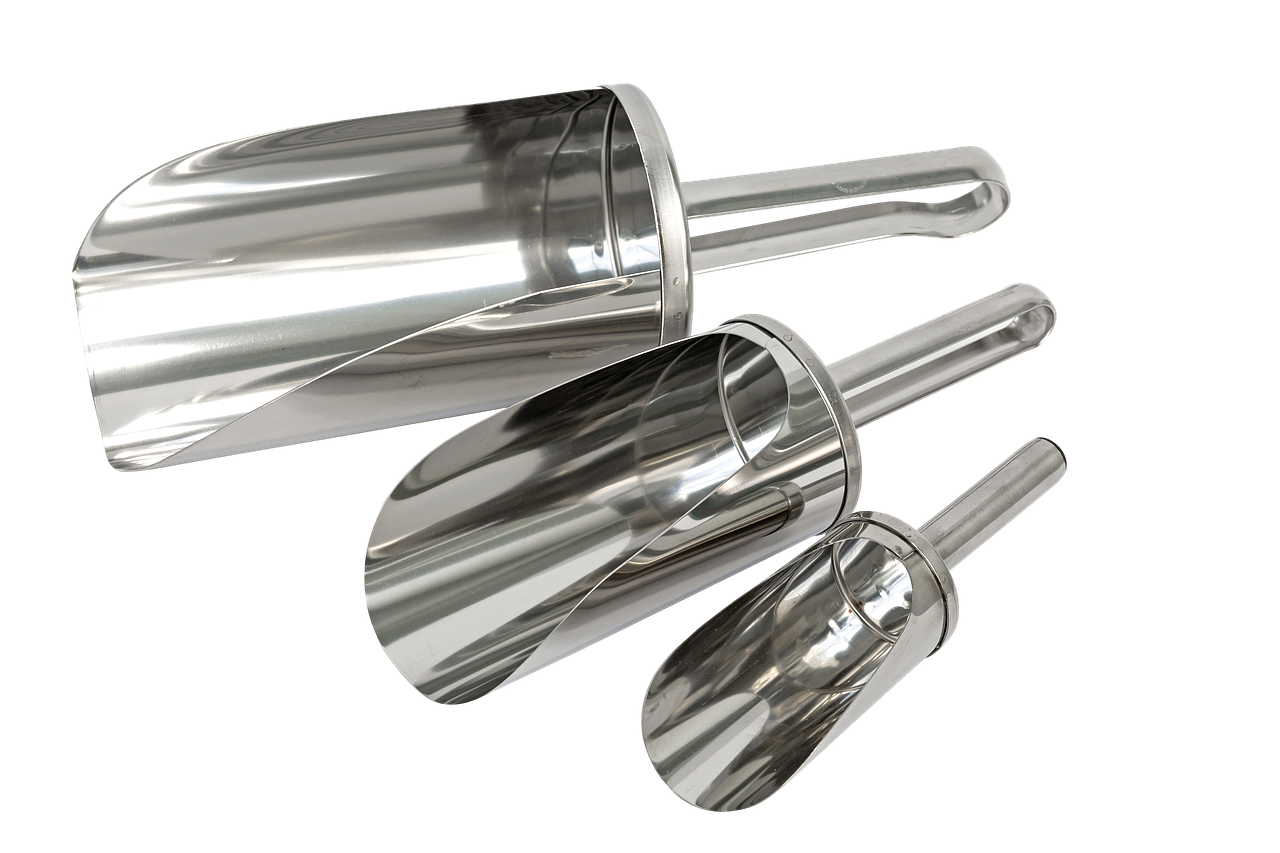

Загрузочные совки объемом 0,07 и 1,2 л

Варианты исполнения
Установка ИД 200 с ПГ 2 с бункером объемом 66 л.
