Комплект дисков с вставкой из карбида вольфрама WC, 2,5 кг, Ø185х18,5 мм (2 шт.)

← Назад в Технологическая установка ИД 175М с ПГ 1 и САМ
Комплект дисков с вставкой из карбида вольфрама WC, 2,5 кг, Ø185х18,5 мм (2 шт.)
р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, гранит, кокс, керамика

Pic Pic Pic

Характеристики
Наименование, единицы измерения
Значения

Габаритные размеры

Диаметр, мм

Ø185

Высота, мм
18

Твердость накладки по Виккерсу кг/мм2

1300-1500

Твердость накладки по Роквеллу, HRA
91-94
Масса, кг
2,5
Материал изготовления
Карбид вольфрама WC (по ГОСТ 3882) и чугун ЧХ16М2

Преимущества
Комплект дисков ИД 175М с накладками из карбида вольфрама WC ВИБРОТЕХНИК
ВЫСОКАЯ ТВЕРДОСТЬ

Накладка из WC превосходит по твердости чугун в 3 раза, что позволяет измельчать более абразивные и твердые материалы

ТОЧНОСТЬ ИЗМЕЛЬЧЕНИЯ

Накладка из WC обеспечивает большую точность измельчения, так как значительно снижен износ диска.

ВЫСОКИЙ РЕСУРС

Карбид вольфрама изнашивается значительно меньше чугуна, что повышает ресурс диска в несколько раз.

УНИФИКАЦИЯ

На один и тот же истиратель могут быть установлены как стандартные диски из марганцовистой стали или чугуна, так и диски с накладками из WC.

РАЗЛИЧНЫЕ ОСНОВАНИЯ

Основание диска может быть выполнено из марганцовистой стали 110Г13Л или чугуна ЧХ16М2 в зависимости от поставленной задачи.


Описание устройства

Диск состоит из двух частей: основания и накладки из WC. В основании есть две зоны: параллельная и клиновая. В клиновой происходит предварительное измельчение материала. В параллельной зоне выполнена специальная выборка для установки накладки из WC.

Накладка из WC выполнена в виде кольца диаметром 175 и толщиной 6 мм. Она закреплена на основании высокопрочным клеем. Основные нагрузки приходятся на параллельную зону диска, поэтому износ клиньев и накладки происходит равномерно, что позволяет выработать весь ресурс диска.

Принцип работы

В Дисковый истиратель ИД 175М устанавливается два диска: один - в откидную камеру, а второй - в стационарную.

Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в центре неподвижного диска поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются через разгрузочную воронку в приемную емкость.

ВНИМАНИЕ! При работе не допускается соприкосновение дисков между собой или их нагрев до температуры более 150⁰, так как это может привести к изменению их геометрической формы и последующему разрушению.

Pic

Накладка из WC

Pic

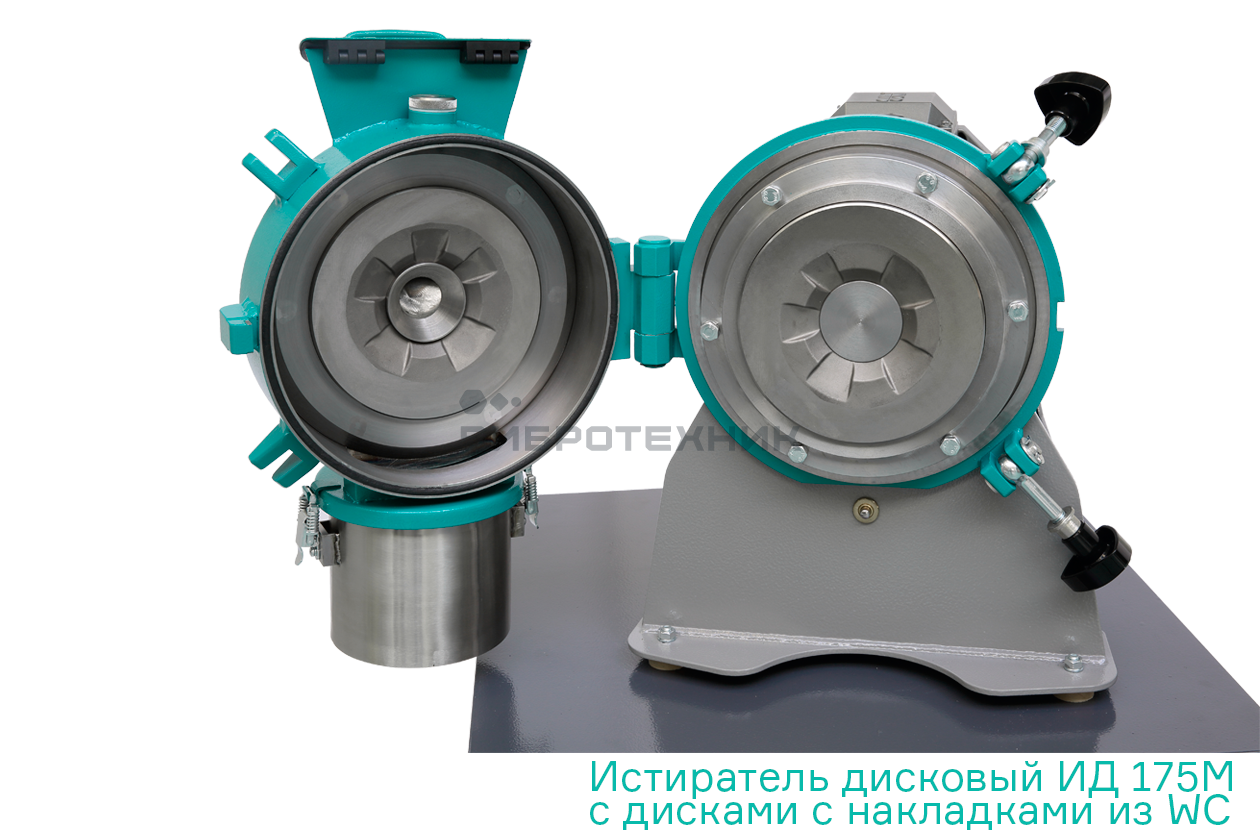

Истиратель дисковый ИД 175М с дисками с накладками из WC
