Сито С20/50 диаметром 200 мм, высотой 50 мм

Базовый
комплект
Сопутствующие
товары
Тип просеивающего полотна:
Сетка
Перфорация
Размер*, мм:

Материал сетки:

*Возможно изготовление сит с иными размерами отверстий

Размер*, мм:

Форма отверстия:

Форма отверстия:

Размер отверстия*, мм:

Толщина полотна**, мм:

Сито С20/50 диаметром 200 мм, высотой 50 мм
3600.00 р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Поддон
1900.00р.
Крышка
1000.00р.
Кольцо промежуточное
1700.00р.
Получение сертификата о калибровке ООО «Метек» на одно сито в течение пяти рабочих дней.
480.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Icon Видео

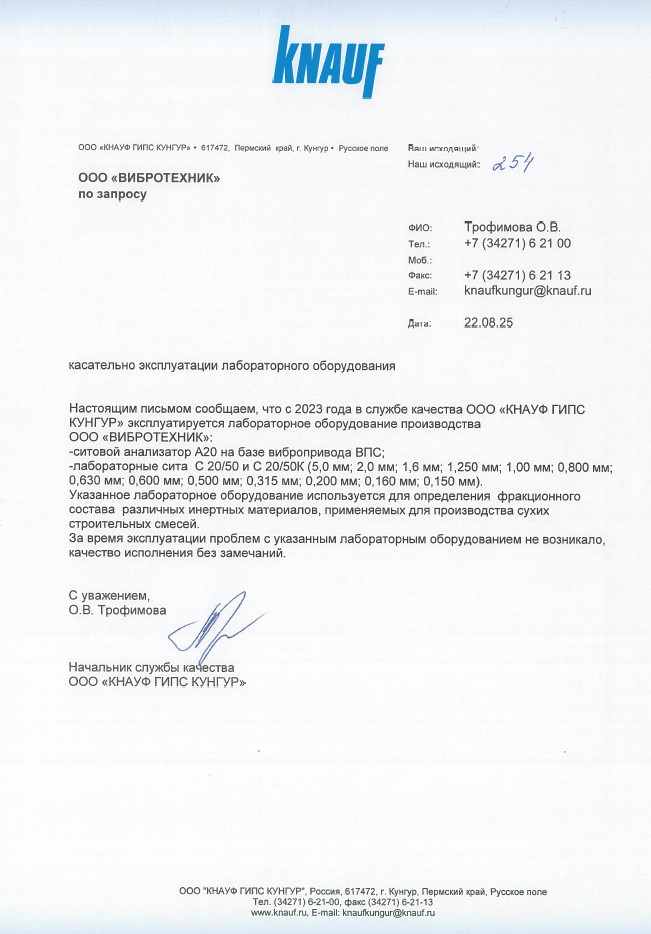

Icon Отзывы
Icon Награды
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Pic Pic Pic Pic Pic      PicPicPicPicPic

Характеристики
Параметры Значения
Внутренний диаметр обечайки, мм
200
Размер ячейки сетки, мм
0,02-4,0
Размер отверстий перфорированного полотна, мм
0,8-150,0
Масса, кг, не более
0,47
Масса пробы на сито с сеткой, гр, не более
150
Нагрузка на сито с перфорированным полотном, гр, не более
500



Варианты исполнения просеивающих элементов

Сетка металлотканая по  ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91
Размер ячейки, мм 0,02 0,032 0,04 0,045 0,05 0,056 0,063 0,064 0,071 0,08 0,09 0,094 0,1
Материал н. н. б., н. б. б. б., н. б. н. л., н. л., н. л. н. л., н.
Размер ячейки, мм
0,112 0,125 0,14 0,16 0,18 0,20 0,25 0,28 0,315 0,355 0,40
Материал
л. л. л., н. л., н. л. л., н. л., н. л., н. л., н.
л., н.
л., н.
Размер ячейки, мм
0,45 0,50 0,56 0,63 0,70 0,80 0,90 1,00 1,10 1,20 1,25
Материал
л., н.
л., н.
л.
л., н.
л., н.
л., н.
л., н.
л., н.
н. н.
л., н.
Размер ячейки, мм
1,40 1,60 1,80 2,00 2,20 2,50 2,80 3,20 3,50 4,00
Материал
н. л., н. н. л., н. н. л., н.
н.
н.
н.
н.

н - нержавеющая сталь, б - бронза, л - латунь

Полиамидная сетка по ГОСТ 4403-91
Размер ячеек, мм 0,065 0,070   0,075   0,085   0,090   0,095   0,100   0,105   0,110   0,120
0,130   0,150   0,160   0,200 0,220 0,240 0,250 0,260 0,270 0,275
0,280 0,300 0,310 0,320 0,350 0,360 0,410 0,440 0,460 0,490
0,500 0,540 0,600 0,650 0,670 0,750 0,810 0,840 0,970 1,120

Перфорированное полотно по DIN 24041, DIN 24042, ТУ 1812-001-50336739-2008, ISO 3310-2
Размер отверстий, мм Диаметр 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 5,6
6,0 6,5 7,0 7,5 8,0 9,0 10,0 11,0 12,0 12,5 13,0 14,0
15,0 16,0 17,0 18,75 20,0 22,5 25,0 30,0 31,5 35,0 40,0 45,0
50,0 55,0 60,0 63,0 70,0 80,0 87,5 100,0 125,0 150,0

Сторона квадрата 3,15 3,5   4,0   4,5   5,0   5,6   6,0   6,3   7,0   8,0   9,5   10,0
11,2   12,0   12,5   13,0   15,0   16,0   18,0   19,0   20,0   22,4   25,0   31,5
31,5   32,0   34,0   37,5   40,0   45,0   50,0   60,0   63,0   80,0   120,0 130,0

По специальному заказу возможно изготовление просеивающих элементов с иными размерами отверстий

Преимущества
Pic
Совместимость сит

Сита совместимы с ситами Ø200 мм (или Ø8’’) других производителей.

Отсутствие заражения

Обечайка сита изготовлена из пищевой нержавеющей стали марки 12Х18Н10Т (AISI 304). Исключено попадание частиц пробы между обечайкой и просеивающем элементом за счет их плотного прилегания друг к другу.

Комплекты сит

Формирование комплектов сит по ГОСТ, ТУ и иным стандартам. Применение сит с составе Анализатора А 20 на базе ВП 30, ВП 30Т или ВПС или ВП 50.

СИТА С СЕТКОЙ

В ситах С 20/50 применяется сетка из:

  • нержавеющей стали;
  • латуни;
  • бронзы;
  • полиамидных нитей.
с размерами ячеек от 20 мкм до 4,0 мм.

Pic
Pic
Сита с перфорацией

В ситах С 20/50 применяется перфорированное полотно из нержавеющей стали с круглыми или квадратными отверстиями. Сита со стандартными отверстиями выполняются из перфорированного листа, а нестандартные – методом лазерной резки. Размер отверстий – от 0,8 мм.

ДЕМПФИРУЮЩИЕ КОЛЬЦА И ОТБОРТОВКИ

Резиновое уплотнительное кольцо исключает соударение торцов сит и обеспечивает герметичность их соединения между собой. Два зига и отбортовка обеспечивают высокую жесткость сита.

Pic
Pic
СЕРТИФИКАТ КАЛИБРОВКИ

Подтверждение качества изготавления сертификатом калибровки, оформленного ФБУ «ТЕСТ-С.Петербург» или ВНИИМ им. Д.И.Менделева.

ЛАЗЕРНАЯ ГРАВИРОВКА

На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:

  • Тип сита;
  • Размер ячейки;
  • Заводской номер;
  • Дата изготовления;
  • Технические характеристики;
  • Материал обечайки;
  • Материал просеивающего элемента;
  • Контакты ООО "ВИБРОТЕХНИК".
Pic

Описание устройства

Сито лабораторное 20/50 состоит из обечайки, решета в сборе, соединительного элемента  и резинового уплотнительного кольца.

В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, а в средней части – зиг, обеспечивающие жесткость сита.

Наличие в нижней части обечайки торцевого упора, выполненного внутрь сита, позволяет поджать просеивающую поверхность решета вплотную к обечайке. Исключение полостей и зазоров, в которых могут скапливаться частицы материала, снижает риск заражения пробы, повышая качество ситового анализа.

На обечайке методом лазерной гравировки выполнен шильдик.

Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает герметичность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.

Перфорированное полотно сита изготавливается тремя различными способами:

  • Из стандартного перфорированного полотна;
  • Из полотна с зонной перфорацией;
  • Методом лазерной резки.

ПОРЯДОК РАБОТЫ

Ситовой анализ выполняется с помощью одного или нескольких сит, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями проводимого анализа.

Колонна сит может быть укомплектована промежуточными кольцами для увеличения высоты сита, что позволяет загружать на сито пробы большего объема, а также промежуточными поддонами для установки нескольких комплектов сит в одной колонне.

Подлежащий просеиванию материал засыпается в верхнее сито, которое закрывается крышкой. Комплект сит  устанавливается в поддон, после чего ему сообщаются колебания вручную или с использованием вибропривода ВП30, ВП30Т, ВПС и ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита  просыпаются через нее и попадают на следующее сито, где цикл повторяется. В результате проба распределяется между ситами и поддоном в соответствии с фракционным составом. По окончанию процесса рассева содержимое каждого сита взвешивается и определяется гранулометрический состав пробы.

Pic

Схема сита С 20/50

Pic

Перфорированный лист

Pic

Зонная перфорация

Pic

Лазерная перфорация

Pic

Промежуточный поддон и кольцо, крышка, поддон и уплотнительное кольцо
