Вибропривод ВП 50

Базовый
комплект
Рекомендуемый
комплект
Состав комплекта:
Вибропривод ВП 50 (~220В) с пультом управления МПУ 1-02
240000.00р.
Вибропривод ВП 50 (~380В) с пультом управления МПУ 3-01
240000.00р.
Устройство крепления сит (для анализатора А 30/ВП 50)
5300.00р.
Тара и упаковка
5000.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Устройство крепления сит (для анализатора А 50)
16600.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Характеристики
Параметры Значения
Суммарная масса нагрузки на платформу, кг, не более* 100
Амплитуда колебаний платформы, мм** 2-4
Частота колебаний платформы, кол/мин 1500
Мощность электродвигателя, кВт 2х0,37
Напряжение питания, 50 Гц, В 220 / 380
Габаритные размеры, мм (Длина х Ширина х Высота) 570х570х365
Масса, кг 70
Модель пульта управления МПУ1-02 / МПУ3-01

*Включая массу пробы материала
**В зависимости от массы установленных на плиту элементов
Преимущества
Вибропривод ВП 50 ВИБРОТЕХНИК
3D-ДВИЖЕНИЕ ПЛАТФОРМЫ

Платформа совершает высокочастотные возвратно-поступательные винтовые колебания, что на треть увеличивает эффективность рассева.

БЕЗОПАСНОСТЬ РАБОТЫ

Исключен доступ к вращающимся элементам.

УДОБСТВО РАБОТЫ

Для перемещения вибропривода в корпусе предусмотрено четыре ручки. На платформе выполнены резьбовые отверстия для установки устройства крепления сит и сменных элементов.

ПОДКЛЮЧЕНИЕ К 1 ИЛИ 3-Х ФАЗНОЙ СЕТИ

Возможность поставки с пультом и электродвигателями на 220 В или 380 В.

УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ

На платформу вибропривода могут быть установлены сита диаметром 200 мм, 300 мм и 500 мм. Вибропривод может применяться в качестве вибростола с нагрузкой на платформу до 50 кг.

Ситовые анализаторы на базе ВП 50 ВИБРОТЕХНИК

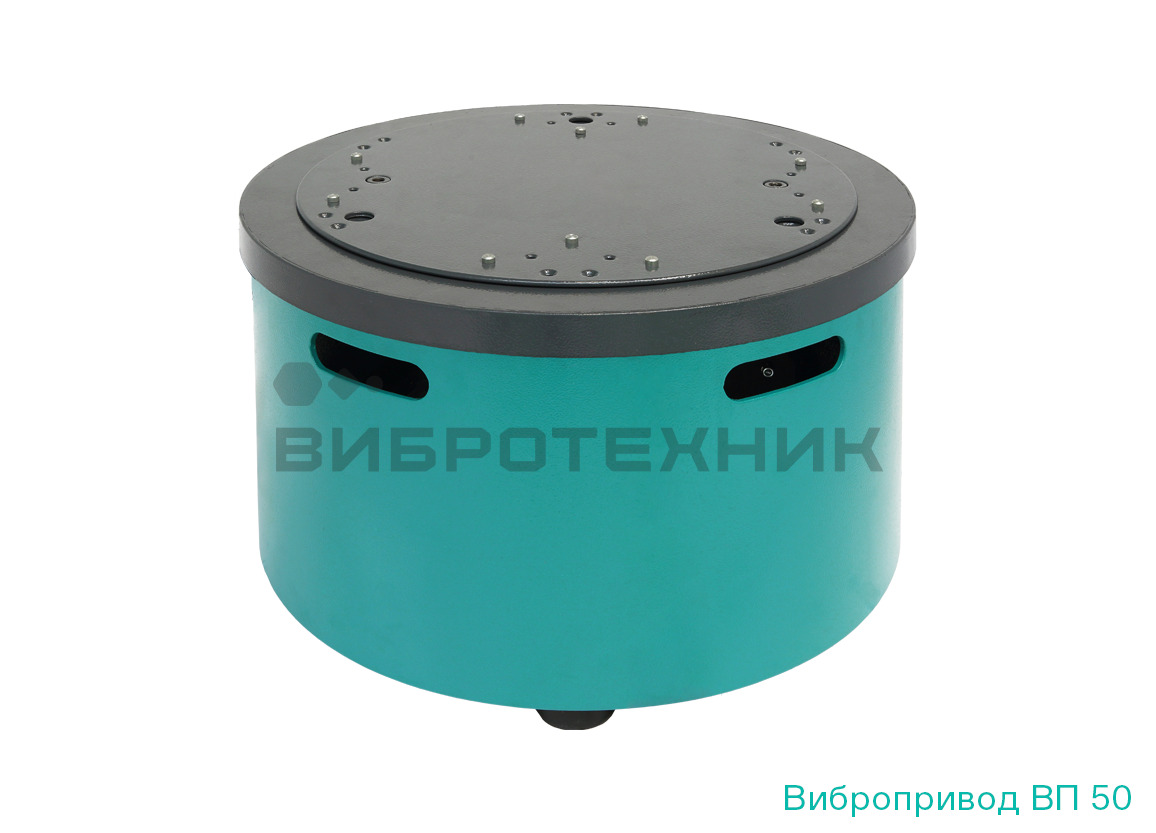

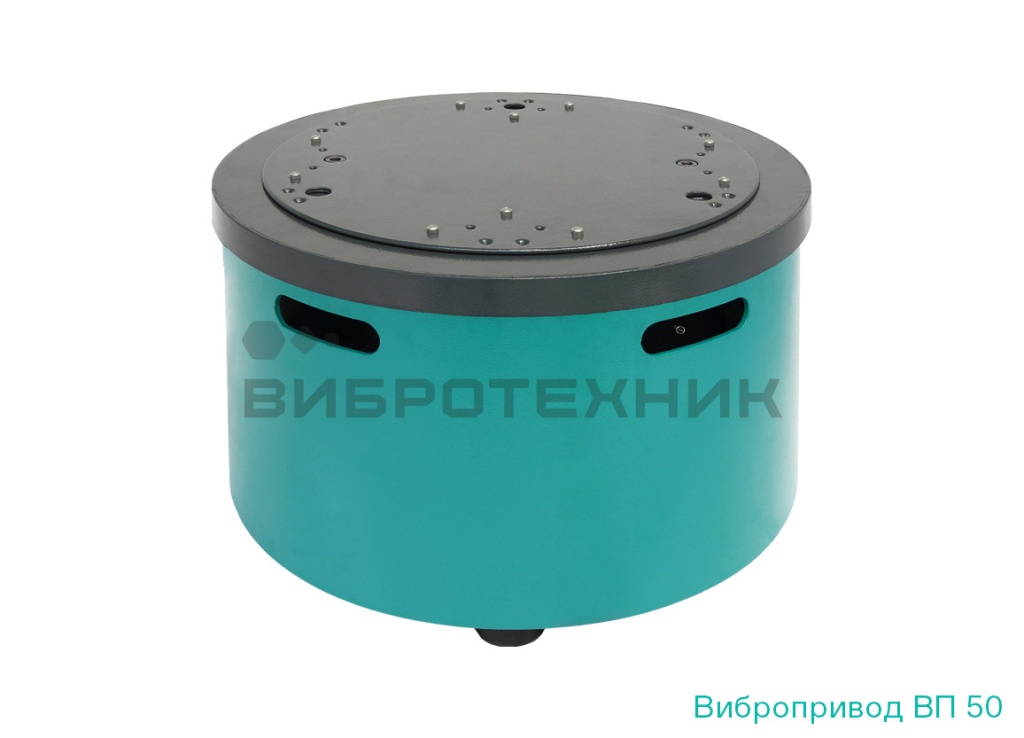

Вибропривод ВП 50 ВИБРОТЕХНИК
НИЗКИЙ УРОВЕНЬ ШУМА

Эластичные приводные элементы обеспечивают низкий уровень шума. Резиновые амортизаторы снижают уровень вибрации, передаваемый на опорную поверхность. Пружины соединены с корпусом и платформой через демфирующие резиновые втулки

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.
Пульт управления ВИБРОТЕХНИК

Описание устройства

В состав вибропривода входят: корпус, платформа, пружины, дебалансы и электродвигатели. Платформа представляет собой круглую сварную конструкцию и установлена на корпусе через пружины. На нижнем торце платформы приварены кронштейны со смонтированными в них дебалансными вибраторами. Оси вибраторов размещены под углом к платформе и скрещиваются в пространстве. Вращающий момент от электродвигателей передается на вибраторы через лепестковые муфты.

Принцип работы

При включении вибропривода в сеть электродвигатели вращают дебалансные вибраторы, которые придают платформе (с установленными на ней элементами) винтовые возвратно-поступательные колебания с частотой вращения вибраторов. Данный вид колебаний обеспечивает движение частиц рассеиваемого материала по спирали от центра к периферии сита по просеивающей поверхности. Амплитуда колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала.

Pic

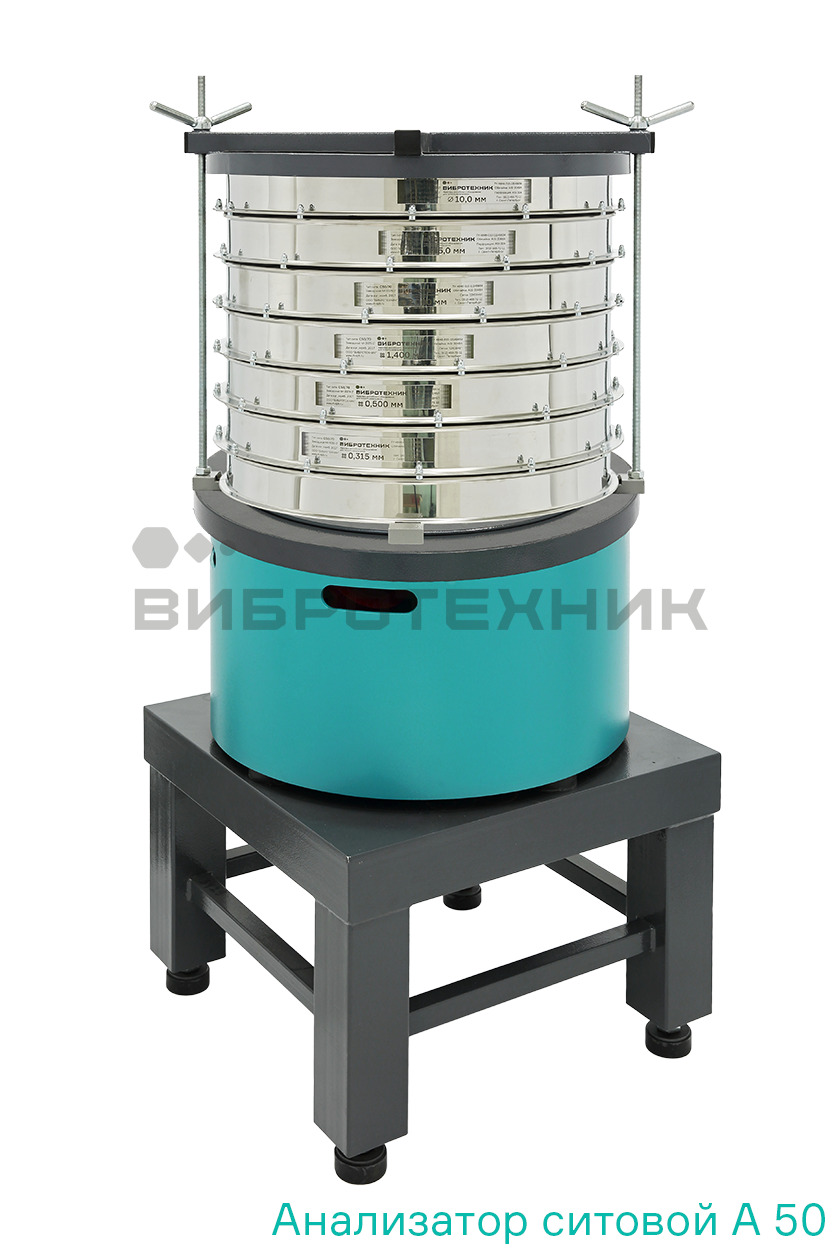

Анализатор А 50 на Тумбе Т 40

Варианты исполнения
  • ВП 50 с электродвигателями на 220 В.


Специсполнения:
  • ВП 50 с электродвигателями на 3000 об/мин и частотным преобразователем;
  • ВП 50 с электродвигателями во взрывозащищенном исполнении.
