Истиратель дисковый ИД 250

Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель дисковый ИД 250
572000.00р.

- истиратель в сборе с пультом управления  МПУЗ-06
- специальные ключи для регулировки зазора (2 шт.).

Изготовление тары и упаковка
6000.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Истиратель дисковый ИД 250 (рекомендуемый комплект поставки с ПГ 1)
846000.00р.

- Базовый комплект;
- Опора питателя ПГ 1;
- Питатель ПГ 1;
- Совмещенный пульт управления на два устройства МАПУ3-05;
- Комплект дисков;
- Дополнительный бак или приемная ёмкость;
- Совок загрузочный (большой);
- Тара и упаковка.

Цена не включает НДС и стоимость доставки
Добавить в корзину
ЗИП:
Бак приемный (10 л)
8500.00р.
Комплект дисков (2 шт.)
49000.00р.
Комплектующие изделия:
Подшипник № 36212 (1 шт.)
2300.00р.
Подшипник 8212 (1 шт.)
660.00р.
Подшипник № 60212 (1 шт.)
690.00р.
Ремень В-1400 (2 шт.)
310.00р.
Электродвигатель 4,0 кВт, 3 000 об./мин., ~ 380 В
9600.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Пульт управления МПУ3-06
44000.00р.
Опора питателя ПГ 1
27000.00р.
Совок загрузочный (0,74 л)
7000.00р.
Пульт управления МАПУ3-05
44000.00р.
Стойка МПУ
12000.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Icon Видео
Icon Отзывы
Icon Патенты
Icon Награды
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло, соль

Pic Pic PicPic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта истирания при минимальном зазоре между дисками, мкм 50-70
Размер частиц продукта истирания при минимальном зазоре между дисками, мкм 90%<100
Крупность исходного материала, мм, не более* 10
Твердость исходного материала, не более 7 ед. по Моосу
Производительность, кг/ч* 20-250
Технические параметры
Размеры загрузочного окна, мм 95х185
Размер загрузочного окна в зоне истирания, мм  11,5хØ32
Диапазон регулировки зазора между дисками, мм
0,1-5,0
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя, кВт
4
Частота вращения диска, об/мин. 1500
Полный/полезный объем бака, л    12/8
Габаритные размеры, мм (Длина х Ширина х Высота)
930х410х935
Масса с Пультом управления, кг  165
Материал дисков - чугун  ЧХ16М2
Твердость дисков - чугун      52-55 HRС
Модель пульта управления МПУ3-06

*Зависит от физических свойств материала и зазора между дисками.
Преимущества
Истиратель дисковый ИД 250 ВИБРОТЕХНИК
ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Использование дисков с рабочими поверхностями двух видов: клиновидной (для предварительного измельчения) и плоской (для доизмельчения). Увеличена площадь плоской зоны дисков.

УДОБСТВО ОБСЛУЖИВАНИЯ

Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи. Комплектация инструментом для регулировки зазора.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевые микровыключатели исключают запуск истирателя с открытой камерой измельчения и/или с откинутым кожухом. Все вращающиеся детали и узлы закрыты кожухами.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Подвижный и неподвижный диски увеличенного диаметра, а также электродвигатель мощностью 4 кВт позволяют достичь высокой производительности.

КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

Дополнительная комплектация Питателем вибрационным ПГ 1 или ПГ 2 обеспечивает:

  • регулировку и увеличение производительности (до 20%);
  • снижение износа рабочих органов;
  • снижение уровня пыления;
  • разгрузку оператора.
Технологическая установка ИД 250 с ПГ ВИБРОТЕХНИК
Пульт управления на стойке ВИБРОТЕХНИК
КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования. Пульт управления обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.
ОТКИДНАЯ РАБОЧАЯ КАМЕРА

Откидная рабочая камера обеспечивает быстрый доступ к подвижному и неподвижному дискам для их очистки или замены.

Истиратель дисковый ИД 250 ВИБРОТЕХНИК
Диски Истирателя дискового ИД 250 ВИБРОТЕХНИК
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижный и неподвижный диски ИД 250 изготовлены из высокопрочного серого чугуна ЧХ16М2 или стали 110Г13Л, взаимозаменяемы, а также могут быть развернуты на 180°.


Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Уголь древесный ИД 250/4 Истиратель дисковый ИД 250 15 0,05 - 0,315 Протокол
Описание устройства

В дисковом истирателе измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига.

В состав истирателя входит: откидная камера с загрузочной и разгрузочной воронками, приемная емкость, стационарная камера, истирающие диски, корпус с приводным валом, рама и электродвигатель.

Крупность частиц конечного продукта определяется зазором между торцевыми поверхностями дисков (щелью). Регулировка расстояния между дисками осуществляется перемещением приводного вала с подвижным диском в осевом направлении.

Рабочая камера истирателя образована внутренней поверхностью откидной камеры и рабочими поверхностями истирающих дисков. Торцевая поверхность дисков на периферии плоская, а вблизи центра имеет сложную клиновидную форму (клиновидная поверхность). Выбранные размеры и углы наклона впадин и зубцов обеспечивают высокую эффективность измельчения и снижают величину нагрузок на детали и узлы в процессе измельчения.

Крутящий момент от электродвигателя передается на приводной вал через ременную передачу.

Принцип работы

Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в откидной камере и центре неподвижного диска поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются через разгрузочную воронку в приемную емкость.

Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между дисками).

ВНИМАНИЕ! Из-за теплового расширения вала возможно уменьшение зазора между дисками на 0,2 мм, что необходимо учитывать для исключения соприкосновения дисков при работе на минимальном зазоре.

ВАРИАНТЫ ИСПОЛНЕНИЯ

Pic

Привод ИД 250

Pic

Загрузочная воронка и отверстие для контроля зазора

Pic

Приемные емкости объемом 2 л. и 10 л.

Pic

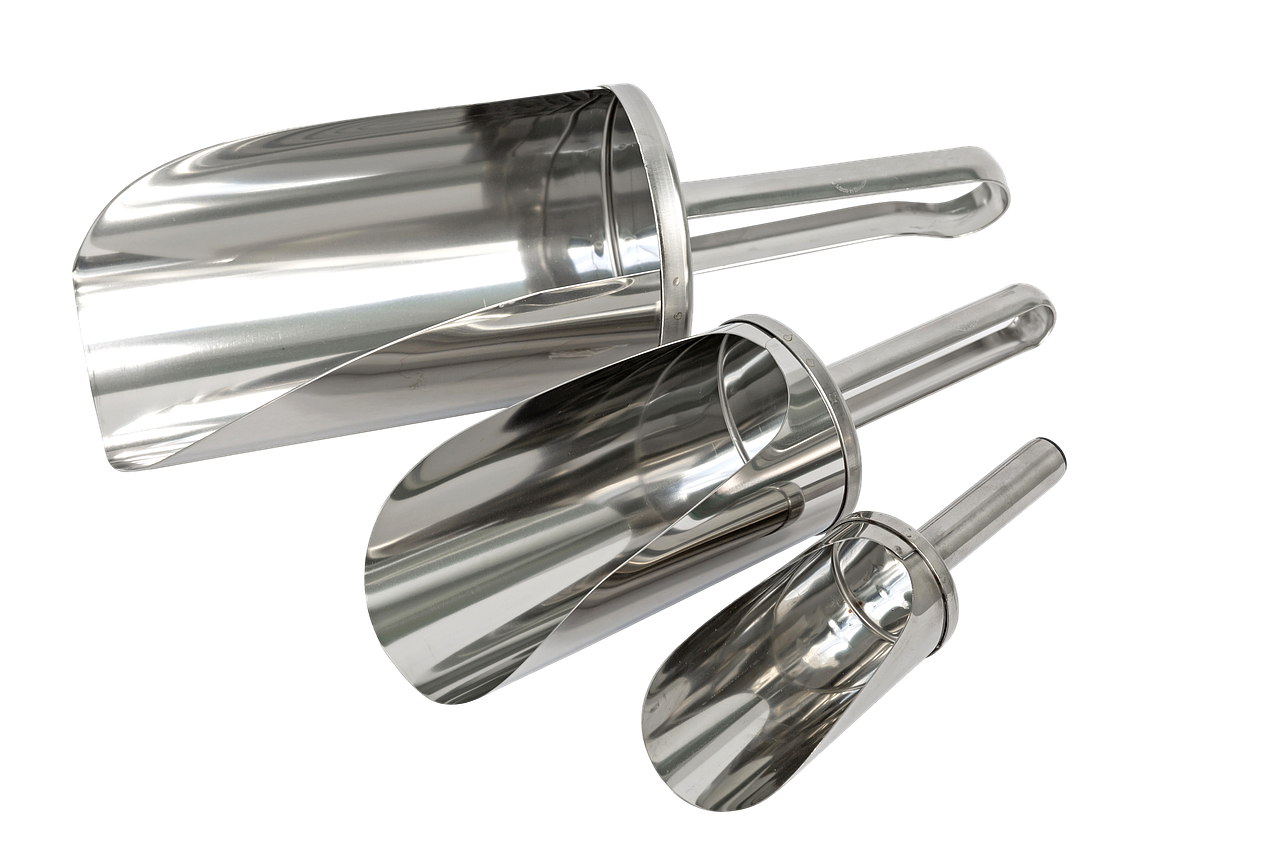

Загрузочные совки объемом 0,07 л. и 1,2 л.

Pic

Истиратель дисковый ИД 250 с Блоком пылеулавливания БПУ с зонтом
