Мельница ножевая РМ 120

Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Тип просеивающего полотна:
Форма отверстия:

Размер отверстия*, мм:

Толщина полотна**, мм:

Мельница ножевая РМ 120
11400.00 р.
Состав комплекта:
Мельница роторная ножевая РМ 120 (~220В)
154000.00р.

- Мельница с электродвигателем (220В) на стойке опорной;
- Специальный инструмент и принадлежности: шаблон, съемник ротора, утконосы, пакеты для проб с защелкой 10х15 см (10 шт.) и 18х25 см (10 шт.).
Мельница роторная ножевая РМ 120 (~380В)
148000.00р.

- Мельница с электродвигателем (380В) на стойке опорной;
- Специальный инструмент и принадлежности: шаблон, съемник ротора, утконосы, пакеты для проб с защелкой 10х15 см (10 шт.) и 18х25 см (10 шт.).
Решетка разгрузочная из перфорированного полотна с отверстиями Ø 3мм
1500.00р.
* можно выбрать решетку с другими размерами отверстий
Изготовление тары и упаковка
5900.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Мельница роторная ножевая РМ 120 (~380В, рекомендуемая комплектация)
197400.00р.
- Базовый комплект;
- Пульт управления МПУ3-02;
- Стойка МПУ;
- Нож ротора (3 шт.);
- Нож корпуса (4 шт.);
- Тара и упаковка.
Мельница ножевая РМ 120 (~220В, рекомендуемая комплектация)
205000.00р.
- Базовый комплект;
- Пульт управления МПУ1-01;
- Стойка МПУ;
- Нож ротора (3 шт.);
- Нож корпуса (4 шт.);
- Тара и упаковка
Цена не включает НДС и стоимость доставки
Добавить в корзину
Комплектующие изделия:
Электродвигатель мощностью 1,5 кВт, с частотой вращения 1 500 об./мин, (напряжение питания ~ 220 В)
6600.00р.
Электродвигатель мощностью 1,1 кВт, с частотой вращения 1 500 об./мин, (напряжение питания ~ 380 В)
3900.00р.
ЗИП:
Нож ротора (3 шт.)
11400.00р.
Нож корпуса (4 шт.)
9600.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Пульт управления МПУ3-02 (~380 В)
24000.00р.
Пульт управления МПУ1-01 (~220 В)
26000.00р.
Стойка МПУ
5900.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Icon Видео

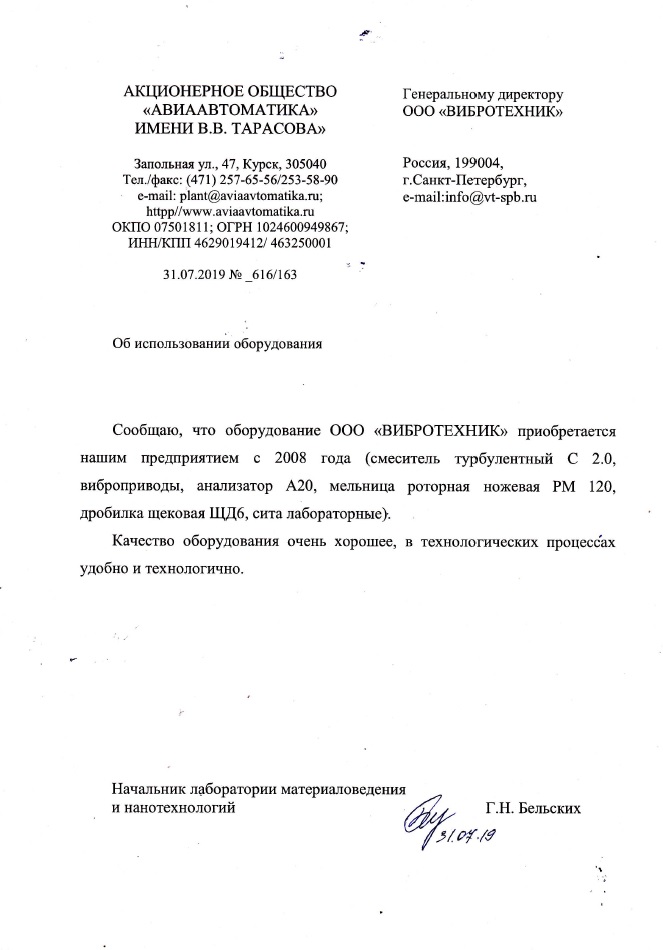

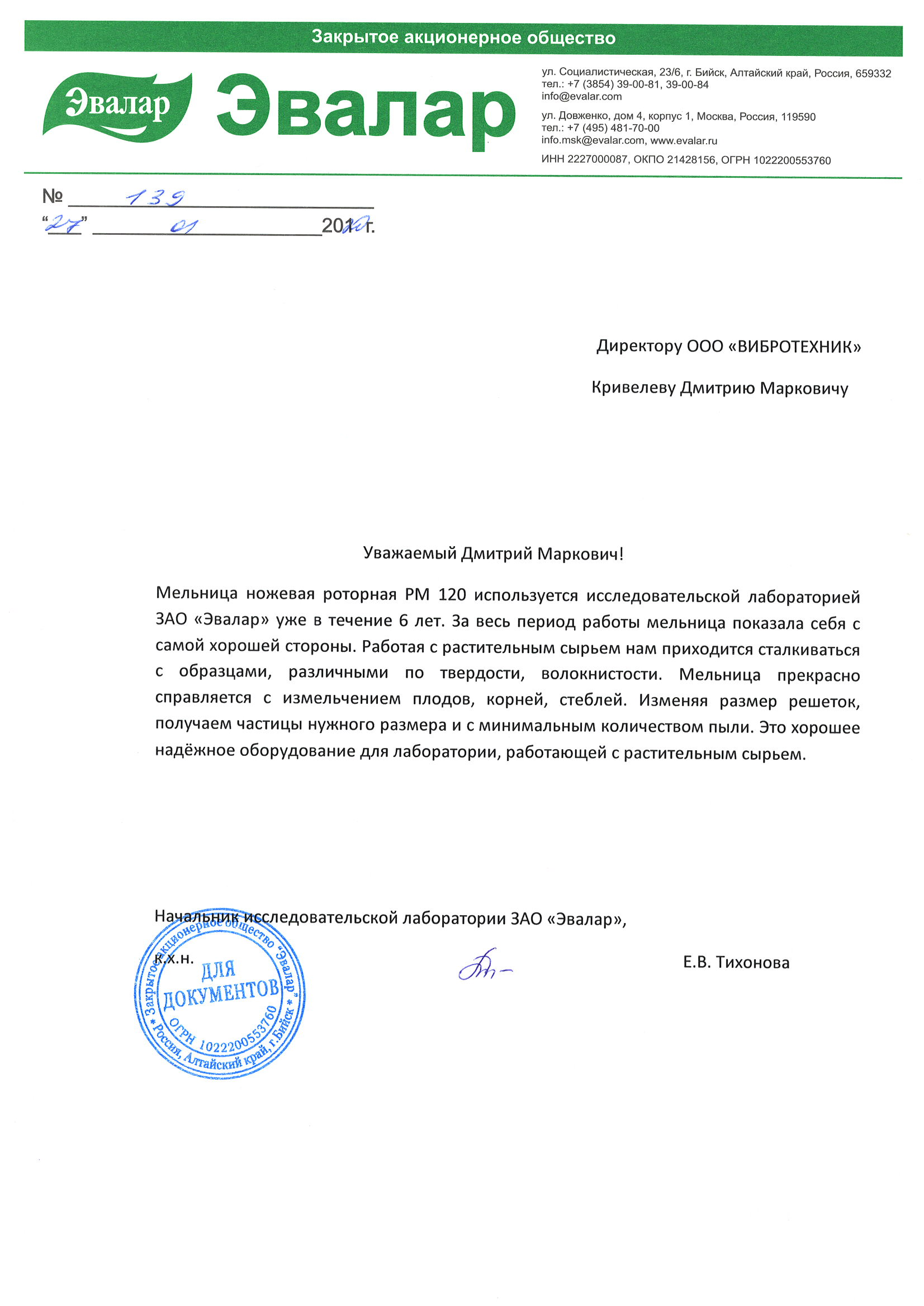

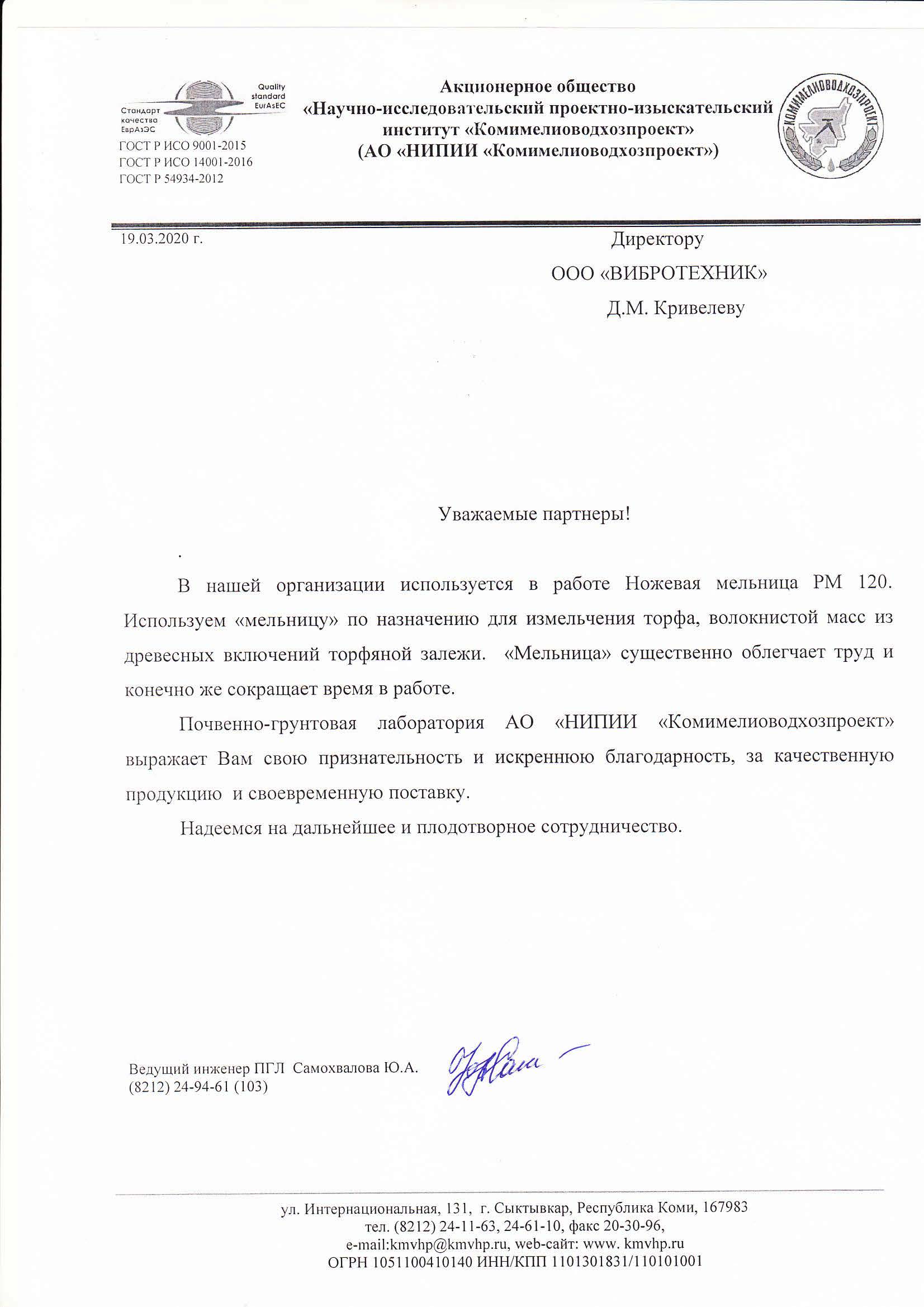

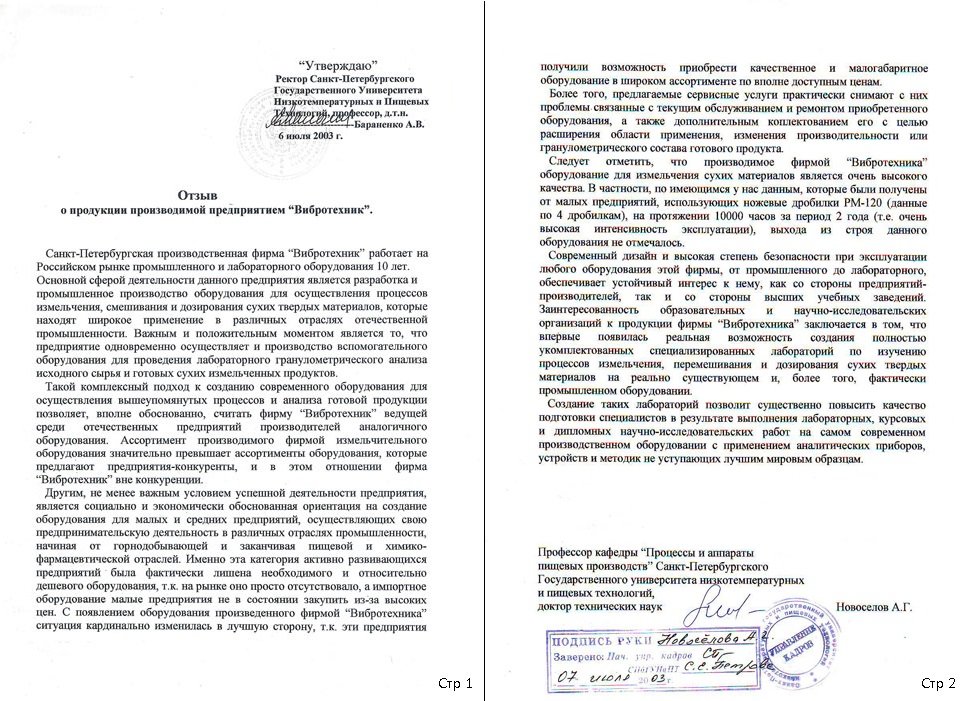

Icon Отзывы
Icon Патенты
Отрасли применения

Металлургическая
Пищевая
Химическая
Фармацевтическая



Примеры применения:

Теллурид висмута, углеродное волокно, ПВХ, полиэфирная смола, АБС пластик, CD, SIM-карты, нанотрубки, коллаген, резина, джут, ПАН-волокно, ткань, хлопок, каучук, силикон, воск, кора, цикорий, сухие грибы, чай

Pic  Pic Pic PicPicPicPic    PicPicPic

Характеристики
Параметры Значения
Размеры загрузочного окна бункера / шахты, мм 125х190 / 60х60
Крупность исходного материала, мм, не более 20*
Размер отверстий разгрузочной решетки, мм 0,8-20
Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм 90%<0,5
Производительность, кг/ч, не более* 50
Мощность электродвигателя, кВт
1,5 / 1,1
Напряжение питания, 50 Гц, В
220 / 380
Частота вращения ротора, об/мин. 1500
Габаритные размеры, мм (Длина х Ширина х Высота)
850х550х1185
Масса, кг 46
Материал ножей - инструментальная сталь ХВГ, 9ХС, 40Х
Модель пульта управления МПУ1-01 / МПУ3-02

*Зависит от физических свойств материала и размера отверстий разгрузочной решётки
Преимущества
Pic
ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении.

РЕГУЛИРОВКА КРУПНОСТИ

Три способа изменения крупности продукта измельчения:

  • подбор размера отверстий разгрузочной решетки;
  • установка различного количества ножей корпуса;
  • изменение частоты вращения ротора.
БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой крышкой.

ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ

Благодаря своим малым габаритам и энергоемкости, а также возможности изготовления с электродвигателем на 220 В, подходит для лабораторного применения.

КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

Дополнительная комплектация Питателями вибрационными ПГ 1 или ПГ 2 обеспечивает:

  • точную регулировку и увеличение производительности (до 20%);
  • снижение износа рабочих органов;
  • снижение уровня пыления;
  • разгрузку оператора.
Pic
Pic
ЗАГРУЗОЧНАЯ ВОРОНКА

Удобная загрузка сыпучих и волокнистых материалов:

  • горизонтальный лоток с толкателем;
  • вертикальная шахта с плунжером.
ВЫСОКИЙ РЕСУРС

Длительный срок службы ножей за счет перестановки ножей корпуса и заточки ножей ротора.

Pic
Pic
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Ножи изготовлены из закаленной износостойкой стали ХВГ. Решетки изготовлены из перфорированного полотна. Комплектация тонконосами, шаблоном и съемником.


Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Зостерин-ультра РМ 120/60 Мельница ножевая РМ 120 3 - 5 0,4 - 0,7 Протокол
АБС пластик РМ 120/84.1 Мельница ножевая РМ 120 40x80x1 2,5 - 5 Протокол
Ионообменное ПАН волокно РМ 120/83 Мельница ножевая РМ 120 50 - 100 4 - 6 Протокол
Дрожжи РМ 120/17 Мельница ножевая РМ 120 15 0,4 - 2 Протокол
Бинт РМ 120/79.2 Мельница ножевая РМ 120 D=30-40, L=20-100 2 - 3 Протокол
Описание устройства

В ножевой мельнице измельчение происходит за счет резания – сдвиговых деформаций. В состав мельницы входят: загрузочная воронка, корпус с неподвижными ножами, ротор с подвижными ножами, решетка, разгрузочная воронка, основание  и электродвигатель. На основании установлен электродвигатель, к фланцу которого крепится полый цилиндрический корпус. В верхней части корпуса над загрузочным окном расположена загрузочная воронка. Она состоит из вертикального канала с плунжером и горизонтального лотка с толкателем. В нижней части корпуса над разгрузочным окном устанавливается разгрузочная решетка, размер отверстий которой определяет крупность измельченного продукта.

Камера дробления, образованная внутренней поверхностью корпуса и фланцем электродвигателя, запирается фронтальной крышкой. Внутри камеры дробления расположен ротор и семь ножей: четыре неподвижных, закреплённых в корпусе, и три подвижных - на роторе.

Принцип работы

Подаваемый через загрузочную воронку материал, поступает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами корпуса и ротора. Измельченный материал проходит сквозь отверстия разгрузочной решетки и затем разгружается.


ВАРИАНТЫ ИСПОЛНЕНИЯ

  • Дополнительная комплектация Питателем вибрационным ПГ 1 или ПГ 2.
  • РМ 120 с электродвигателем на 220 В.

СПЕЦИСПОЛНЕНИЯ:

  • РМ 120 в составе Дробильно-рассеивающего агрегата (ПГ 1+РМ 120+ ГР 30).
  • РМ 120 с частотным преобразователем.




Pic

Загрузочная воронка

Pic

Рабочая камера РМ 120

Pic

Загрузочные совки объемом 1,2 л.

Pic

Пульт управления
