Мельница ножевая РМ 120М

Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Тип просеивающего полотна:
Форма отверстия:

Размер отверстия*, мм:

Толщина полотна**, мм:

Мельница ножевая РМ 120М
13500.00 р.
Состав комплекта:
Мельница роторная ножевая РМ 120М (~220В)
196000.00р.

- Мельница с электродвигателем (220В);
- Решетка разгрузочная из перфорированного полотна толщиной 1,0 мм с отверстиями Ø 3 мм;
- Специальный инструмент и принадлежности: шаблон, съемник ротора, тонконосы.

Мельница роторная ножевая РМ 120М (~380В)
189000.00р.

- Мельница с электродвигателем (380В);
- Решетка разгрузочная из перфорированного полотна толщиной 1,0 мм с отверстиями Ø 3 мм;
- Специальный инструмент и принадлежности: шаблон, съемник ротора, тонконосы.


Решетка разгрузочная из перфорированного полотна толщиной 1 мм с отверстиями от Ø 0,8мм
1600.00р.

* можно выбрать решетку с другими размерами отверстий

Изготовление тары и упаковка
5900.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Мельница ножевая РМ 120М (~220В, рекомендуемая комплектация)
253000.00р.
- Базовый комплект;
- Нож ротора (3 шт.);
- Нож корпуса (4 шт.);
- Тумба Т 70;
- Тара и упаковка
Мельница роторная ножевая РМ 120М (~380В, рекомендуемая комплектация)
246000.00р.
- Базовый комплект;
- Нож ротора (3 шт.);
- Нож корпуса (4 шт.);
- Тумба Т 70;
- Тара и упаковка.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Комплектующие изделия:
Электродвигатель мощностью 1,5 кВт, с частотой вращения 1 500 об./мин, (напряжение питания ~ 220 В)
6700.00р.
Электродвигатель мощностью 1,1 кВт, с частотой вращения 1 500 об./мин, (напряжение питания ~ 380 В)
4200.00р.
ЗИП:
Нож ротора (3 шт.)
13500.00р.
Нож корпуса (4 шт.)
10400.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Заточка комплекта ножей ротора (7 шт.)
5000.00р.
* Стоимость может изменяться в зависимости от износа ножей.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Отрасли применения

Металлургическая
Пищевая
Химическая
Фармацевтическая



Примеры применения:

Теллурид висмута, углеродное волокно, ПВХ, полиэфирная смола, АБС пластик, CD, SIM-карты, нанотрубки, коллаген, резина, джут, ПАН-волокно, ткань, хлопок, каучук, силикон, воск, кора, цикорий, сухие грибы, чай

Pic  Pic Pic PicPicPicPic    PicPicPic

Характеристики
Параметры Значения
Размеры загрузочного окна бункера / шахты, мм 200х60 / 60х60
Крупность исходного материала, мм, не более 20*
Размер отверстий разгрузочной решетки, мм 0,8-20
Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм 90%<0,5
Производительность, кг/ч, не более* 50
Мощность электродвигателя, кВт
1,5 / 1,1
Напряжение питания, 50 Гц, В
220 / 380
Частота вращения ротора, об/мин. 1500
Габаритные размеры, мм (Длина х Ширина х Высота)
500х380х685
Масса, кг 48
Материал ножей - инструментальная сталь ХВГ, 9ХС, 40Х
Твердость ножей, HRc 40…45

*Зависит от физических свойств материала и размера отверстий разгрузочной решётки
Преимущества
ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении.

РЕГУЛИРОВКА КРУПНОСТИ

Три способа изменения крупности продукта измельчения:

  • подбор размера отверстий разгрузочной решетки;
  • установка различного количества ножей корпуса;
  • изменение частоты вращения ротора при комплектации мельницы частотным преобразователем.
БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой крышкой и автоматически прекращает подачу питания на электродвигатель при открытии крышки.

Применение амортизаторов снижает передаваемую на опорную поверхность вибрацию.

ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ

Благодаря своим малым габаритам и энергоемкости, а также возможности изготовления с электродвигателем на 220 В, подходит для лабораторного применения.

КОМПАКТНОСТЬ

Новое основание позволяет устанавливать мельницу на стол или опорную тумбу.

Использование основания в качестве полости для размещения ЗИПа (тонконосы, съемник ротора, шаблон для ножей). Компактный встроенный блок управления.

ПРИЕМНАЯ ЕМКОСТЬ

Комплектация быстросъемной приемной емкостью объемом 2,0 л.

Резиновое уплотнение по контуру разгрузочного бункера уменьшает пыление при измельчении.

Установка вместо стандартной приемной емкости патрубка для непрерывного режима работы.

ВСТРОЕННЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Встроенный пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту электродвигателя от перегрузки.
ЗАГРУЗОЧНАЯ ВОРОНКА

Удобная загрузка сыпучих и волокнистых материалов:

  • горизонтальный лоток с толкателем;
  • вертикальная шахта с плунжером.

Воронка вертикальной шахты обеспечивает удобство загрузки волокнистых материалов.

Крышка горизонтального лотка исключает выброс материала во время процесса измельчения.

ВЫСОКИЙ РЕСУРС

Длительный срок службы ножей за счет перестановки ножей корпуса и заточки ножей ротора.

Pic
Pic
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Ножи изготовлены из закаленной износостойкой стали ХВГ.

Решетки изготовлены из нержавеющей стали.

Комплектация тонконосами, шаблоном и съемником.


Описание устройства

В ножевой мельнице измельчение происходит за счет резания – сдвиговых деформаций. В состав мельницы входят: загрузочная воронка, корпус с неподвижными ножами, ротор с подвижными ножами, решетка, разгрузочная воронка, основание и электродвигатель. На основании установлен электродвигатель, к фланцу которого крепится полый цилиндрический корпус. В верхней части корпуса над загрузочным окном расположена загрузочная воронка. Она состоит из вертикального канала с плунжером и горизонтального лотка с толкателем. В нижней части корпуса над разгрузочным окном устанавливается разгрузочная решетка, размер отверстий которой определяет крупность измельченного продукта.

Камера дробления, образованная внутренней поверхностью корпуса и фланцем электродвигателя, запирается фронтальной крышкой. Внутри камеры дробления расположен ротор и семь ножей: четыре неподвижных, закреплённых в корпусе, и три подвижных - на роторе.

Принцип работы

Подаваемый через загрузочную воронку материал, поступает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами корпуса и ротора. Измельченный материал проходит сквозь отверстия разгрузочной решетки и затем разгружается.


ВАРИАНТЫ ИСПОЛНЕНИЯ

  • Дополнительная комплектация Питателем вибрационным ПГ 1 или ПГ 2.
  • РМ 120М с электродвигателем на 220 В.
  • Дополнительная комплектация – специальным патрубком для разгрузки в мешок.
  • Дополнительная комплектация – рамкой и воронкой для установки на Сократитель САМ.

СПЕЦИСПОЛНЕНИЯ:

  • РМ 120М с частотным преобразователем.




Pic

Схема РМ 120М

Pic

Загрузочная воронка

Pic

Рабочая камера РМ 120М

Pic

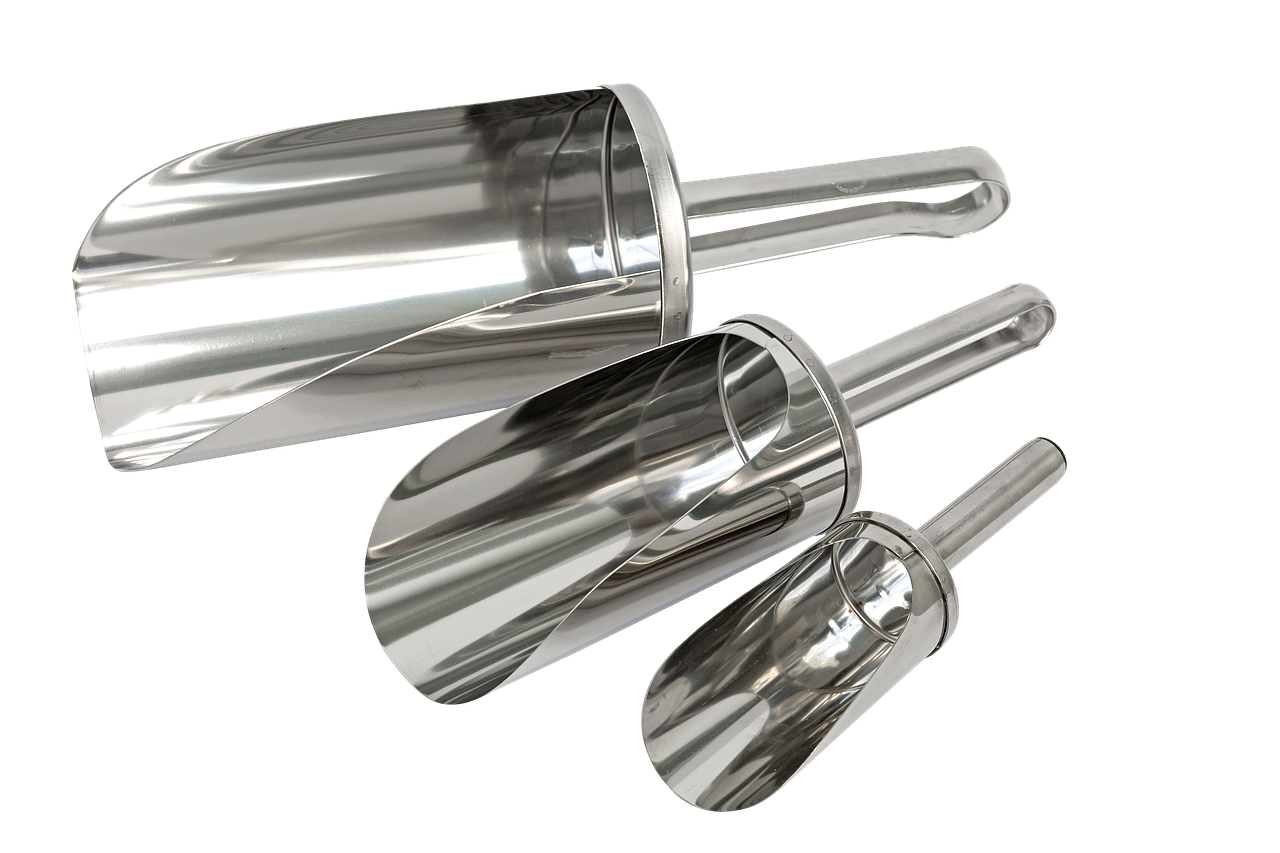

Загрузочные совки объемом 1,2 л.
