Технологическая установка ДВГ 200х125 с ПГ

Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Установка с питателем ПГ 1
496000.00р.
Изготовление тары и упаковка
6500.00р.
Изготовление тары для комплекта валков
1800.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Рекомендуемый комплект поставки
570000.00р.
- базовый комплект поставки;
- валок ДВГ (2 шт.);
- дополнительный приемный бак;
- опора питателя ПГ 1;
- питатель ПГ 1;
- совок загрузочный;
- тара и упаковка
Цена не включает НДС и стоимость доставки
Добавить в корзину
ЗИП:
Валок ДВГ (2 шт.)
66000.00р.
Подшипник № 310 (4 шт.)
1600.00р.
Ремень А-1400Т (2 шт.)
170.00р.
Электродвигатель 1,1 кВт, 1500 об./мин, ~380 В (2 шт.)
14800.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Пульт управления МПУ3-05
24000.00р.
Опора питателя для ДВГ 200х125
5500.00р.
Совок загрузочный (большой)
5200.00р.
Бак приемный (10 л)
7500.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Icon Видео
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Гранит, мрамор, диатомит, гранодиорит, известняк, окись алюминия, флюс, стекло, ПВХ, сахар.

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Крупность исходного материала, мм, не более
5
Мощность электродвигателя, кВт
2х1,1
Напряжение питания, 50 Гц, В 380
Потребляемый ток вибропитателя ПГ 1, А, не более
0,4
Объем бункера вибропитателя ПГ 1, дм3
9
Габаритные размеры, мм (длина х ширина х высота)
900х560х1440
Масса, кг
270
Преимущества
Pic
УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

Плавная регулировка загрузки и увеличение производительности дробления до 20%.

ПОВЫШЕНИЕ РЕСУРСА ЗИПа

Равномерная подача материала снижает износ рабочих органов.

СНИЖЕНИЕ ПЫЛЕНИЯ

Крышка на бункере питателя и соединение питателя и дробилки гофрированным шлангом, обеспечивают снижение уровня пыления при работе установки.

СНИЖЕНИЕ ИЗДЕРЖЕК

Равномерная автоматическая подача материала исключает необходимость постоянного присутствия оператора, который может обслуживать несколько установок.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки;
  • правильную последовательность включения устройств.
Pic
Pic
РЕГУЛИРОВАНИЕ ОБЪЕМА ЗАГРУЗКИ

Комплектация Питателем ПГ 2 увеличивает объем разовой загрузки с 9 до 66 литров.


Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Стеклобой ДВГ 200х125/15 Дробилка валковая ДВГ 200х125 5 - 10 0,5 - 3 Протокол
Описание устройства

В состав установки входят: Дробилка валковая ДВГ 200х125 питатель вибрационный, кронштейн и пульт управления.

Устройство и принципы действия составляющих установки описаны в соответствующих разделах сайта.

Принцип работы

Измельчаемый материал подается с лотка питателя через патрубок и гибкий гофрированный шланг в загрузочный бункер дробилки, откуда поступает на вращающиеся навстречу друг другу валки. Между валками частица получает однократное «точечное» воздействие и проходит в зону разгрузки.

При попадании между валками недробимого тела оно отжимает валок на пружинах и проходит в приемную емкость, чем предотвращается поломка установки.

Производительность валковой дробилки зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между валками).

Скорость подачи материала в дробилку может регулироваться двумя способами: регулировкой положения шиберной заслонки и изменением амплитуды колебаний лотка питателя.

Pic

Схема ДВГ 200х125 с ПГ 1

Pic

Гофрированный шланг

Pic

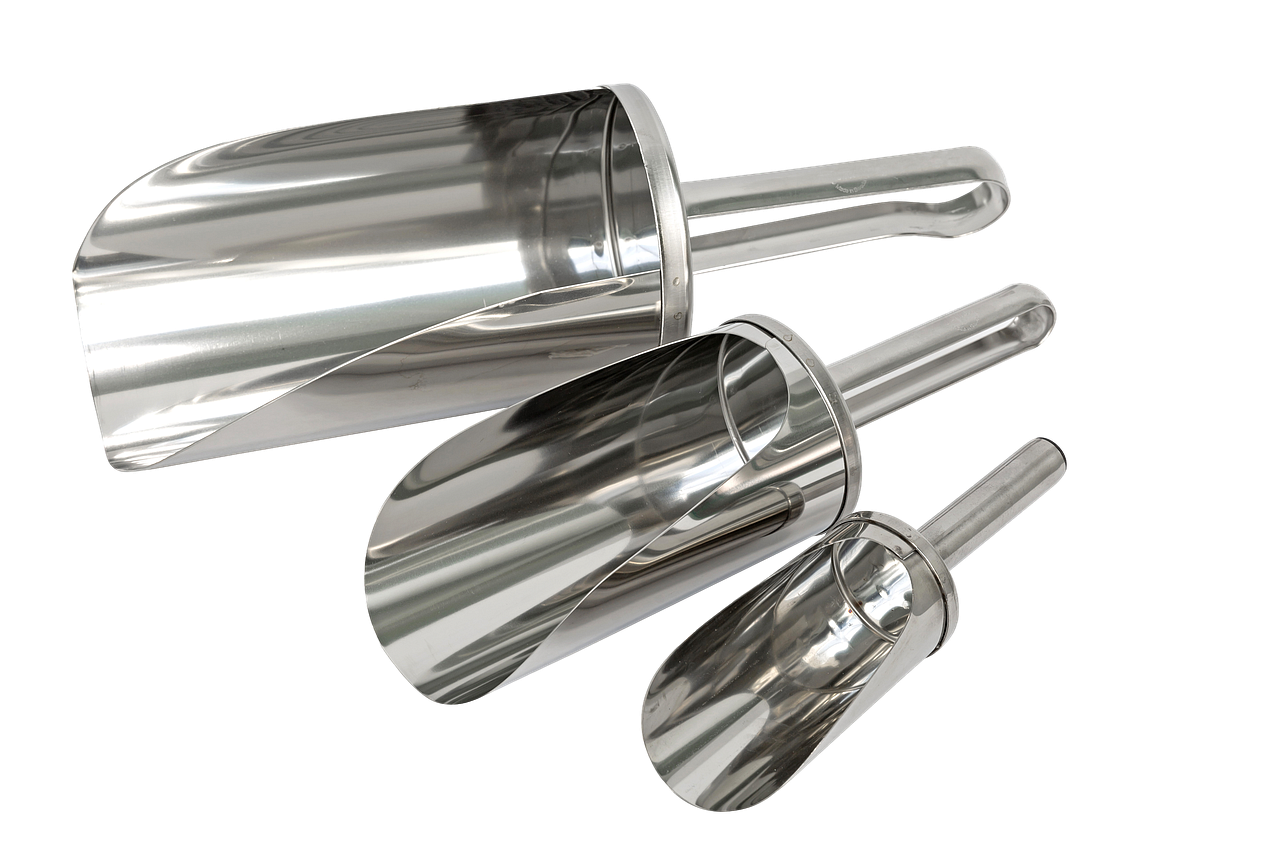

Загрузочные совки объемом 1,2 л

Варианты исполнения
Установка ДВГ 200х125 с ПГ 2 с бункером объемом 66 л.
