Дробильно-рассеивающий агрегат

Базовый
комплект
Рекомендуемый
комплект
Запчасти
Тип просеивающего полотна:
Форма отверстия:

Размер отверстия*, мм:

Толщина полотна**, мм:

Дробильно-рассеивающий агрегат
145000.00 р.
Состав комплекта:
Мельница на стойке опорной (~220В)
145000.00р.
- Со специальным инструментом и принадлежностями: шаблон, съемник ротора, утконосы, пакеты для проб с защелкой 10х15 см (10 шт.) и 18х25 см (10 шт.)
- Грохот ГР 30 (выбор комплекта поставки)
Мельница на стойке опорной (~380В)
141000.00р.
- Со специальным инструментом и принадлежностями: шаблон, съемник ротора, утконосы, пакеты для проб с защелкой 10х15 см (10 шт.) и 18х25 см (10 шт.)
Опора с питателем
107100.00р.
Пульт управления МАПУ3-14 (~220 В)
24000.00р.
Пульт управления МПУ3-02 (~380 В)
24000.00р.
Электродвигатель мощностью 1,1 кВт, с частотой вращения 1 500 об./мин, (напряжение питания ~ 380 В)
5200.00р.
Электродвигатель мощностью 1,5 кВт, с частотой вращения 1 500 об./мин, (напряжение питания ~ 220 В)
7200.00р.
Решетка разгрузочная из перфорированного полотна с отверстиями Ø 3 мм;
1400.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Базовый комплект поставки (~220В)
420900.00р.
Базовый комплект поставки (~380В)
416900.00р.
Тара и упаковка
5900.00р.
Нож корпуса (4 шт.)
9200.00р.
Нож ротора (3 шт.)
11100.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
ЗИП:
Нож ротора (3 шт.)
11100.00р.
Нож корпуса (4 шт.)
9200.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Отрасли применения

Металлургическая
Пищевая
Химическая
Фармацевтическая



Примеры применения:

Теллурид висмута, углеродное волокно, ПВХ, полиэфирная смола, АБС пластик, CD, SIM-карты, нанотрубки, коллаген, резина, джут, ПАН-волокно, ткань, хлопок, каучук, силикон, воск, кора, цикорий, сухие грибы, чай

Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Объем бункера, дм3 9
Крупность материала, мм, не более 5
Напряжение питания, 50 Гц, В 220 / 380
Мощность
Мощность электродвигателей грохота, кВт 2х0,025
Мощность электродвигателя мельницы, кВт 1,5 / 1,1
Ток потребляемый питателем, А, не более 0,4
Размер частиц продукта измельчения, мм 0,5 - 3
Габаритные размеры, мм (Длина х Ширина х Высота)
725х985х1425
Масса, кг
120
Модель пульта управления МАПУ1-03 / МПУ3-02

Преимущества
Pic
УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

Плавная регулировка загрузки и увеличение производительности истирания до 20%.

ПОВЫШЕНИЕ РЕСУРСА ЗИП

Равномерная подача материала снижает износ рабочих органов и просеивающих элементов сит грохота.

СНИЖЕНИЕ ПЫЛЕНИЯ

Крышка на бункере питателя и соединение питателя с истирателем гофрированным шлангом обеспечивают снижение уровня пыления при работе установки.

СНИЖЕНИЕ ИЗДЕРЖЕК

Равномерная автоматическая подача материала исключает необходимость постоянного присутствия оператора, который может обслуживать несколько установок.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки;
  • правильную последовательность включения устройств.
Pic
Pic
РЕГУЛИРОВАНИЕ ОБЪЕМА ЗАГРУЗКИ

Комплектация Питателем ПГ 2 увеличивает объем разовой загрузки с 9 до 66 литров.


Описание устройства

В состав установки входят: Роторная мельница РМ 120, питатель вибрационный, Грохот ГР 30, рама и пульт управления.

Устройство и принципы действия составляющих установки описаны в соответствующих разделах сайта.

Принцип работы

Измельчаемый материал подается с лотка питателя через патрубок и гибкий гофрированный шланг в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами корпуса и ротора. Измельченный материал проходит сквозь отверстия разгрузочной решетки и разгружается на верхнее сито грохота. Частицы материала, подпрыгивая, перемещаются по спирали - от центра к периферии сита. Возвратно-поступательный винтовой характер колебаний платформы обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности. Длина такой траектории значительно превышает диаметр сита, что обеспечивает эффективный рассев. Частицы крупностью менее отверстий в просеивающей поверхности просыпаются на сито, расположенное ниже, а более крупные - доходят до периферии сита и направляются отбойником к отверстию в обечайке. Далее крупные частицы материала разгружаются через разгрузочный патрубок в приемную емкость. Аналогичным образом происходит рассев частиц материала на следующем сите. Частицы, прошедшие через нижнее сито, поступают в поддон и выводятся через разгрузочную воронку (патрубок) поддона.

Pic

Схема ДРА

Pic

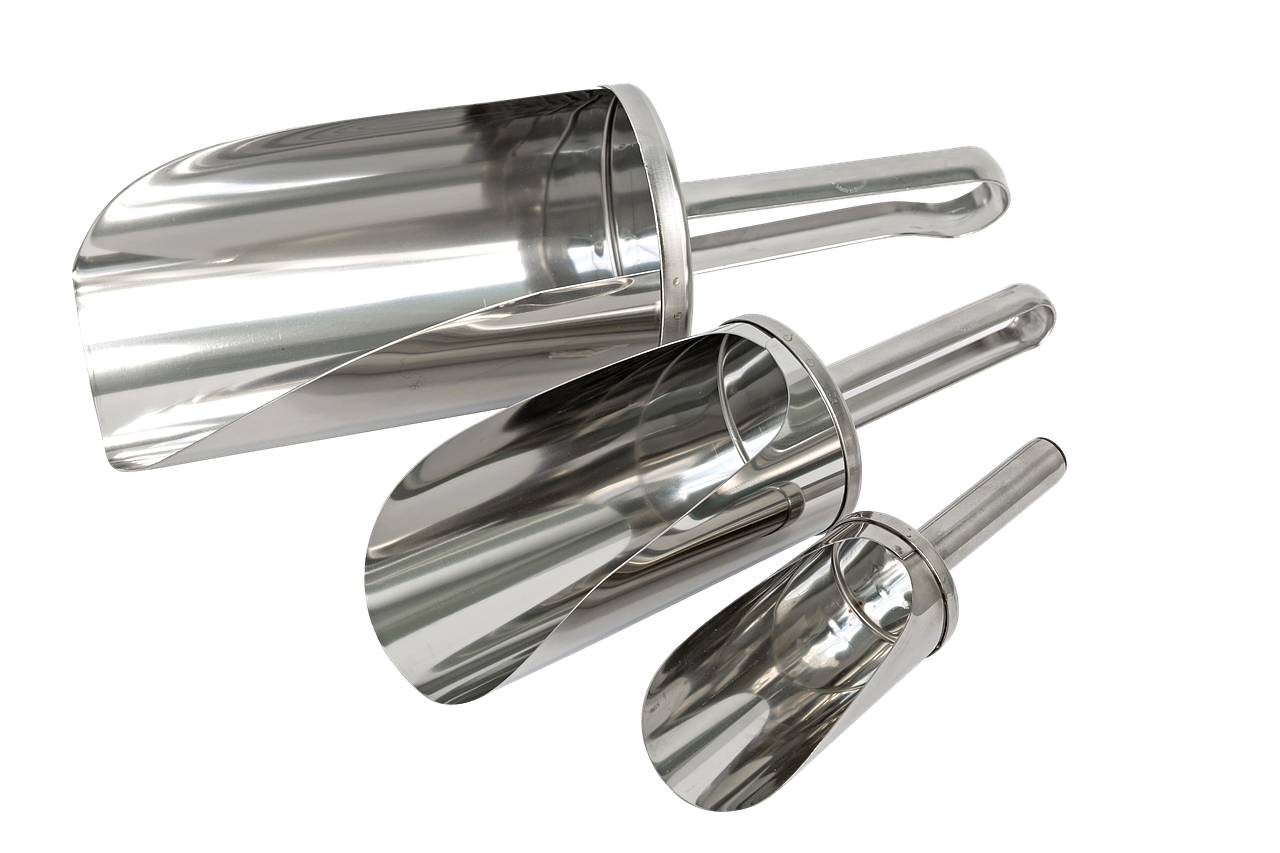

Загрузочные совки объемом 1,2 л.

Варианты исполнения

  • Установка РМ 120 с ПГ 2 с бункером объемом 66 л.
