Истиратель вибрационный ИВ 6

Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель вибрационный ИВ 6
260000.00р.
- Вкл. чаши истирателя в сборе (инструментальная сталь ХВГ) - 6 шт.
Изготовление тары и упаковка
3000.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Истиратель вибрационный ИВ 6 (рекомендуемый комплект)
379000.00р.
- Базовый комплект;
- Дополнительная чаша истирателя (инструментальная сталь ХВГ) - 6 шт.;
- Совок малый;
- Стойка настольная;
- Комплект лепестков (2 шт.);
- Тара и упаковка;
- Тумба опорная Т 80.
Цена не включает НДС и стоимость доставки
Добавить в корзину
ЗИП:
Чаша ИВ 6 (1 шт) из карбида вольфрама WC, 0,8 кг, Ø60х27 мм. В состав чаши входят 4 шарика из карбида вольфрама WC
24000.00р.
Чаша истирателя в сборе (инструментальная сталь ХВГ)
13500.00р.
Шарик из диоксида циркония ZrO2 для Чаши ИВ 6
250.00р.
Шарик из из карбида вольфрама WC для Чаши ИВ 6
630.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Пульт управления ППУ3-03 для ИВ 6
35000.00р.
Стойка настольная ППУ
4700.00р.
Тумба Т 80
38000.00р.
Совок малый
4700.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Ферросплавы, шлаки, кокс, стекло, сода, минеральные удобрения, гранит, мрамор, цемент, почва.

Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Крупность исходного материала, мм, не более 2
Твердость измельчаемого материала, не более 8* ед. по Моосу
Объем загрузки одной чаши, см3 2-5
Количество чаш, шт. 6
Минимальный размер частиц продукта измельчения, мм 90%<0,05
Время измельчения, мин 1-30
Мощность электродвигателя, кВт
0,37
Напряжение питания, 50 Гц, В
380
Габаритные размеры, мм (Длина х Ширина х Высота)
485х400х285
Материал чаши - инструментальная сталь / диоксид циркония / карбид вольфрама ХВГ или 9ХС / ZrO2 / WC
Модель пульта управления ППУ3-03

*При условии использования размольных гарнитур из диоксида циркония или карбида вольфрама
Преимущества
УДОБСТВО ЭКСПЛУАТАЦИИ

Быстрозажимное устройство крепления чаш. Устройство натяжения клиноременной передачи.

ЭФФЕКТИВНАЯ ШУМОИЗОЛЯЦИЯ

Специальный шумоизоляционный материал на внутренней стороне крышки обеспечивает низкий уровень шума.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой крышкой.

ОРИГИНАЛЬНЫЙ ПРИВОД

Эластичная лепестковая муфта снижает уровень вибрации, передаваемой на опорную поверхность.

ИЗМЕЛЬЧЕНИЕ 6 ПРОБ ОДНОВРЕМЕННО

Одновременная установка 6 чаш на платформу позволяет измельчать до 6 проб одновременно.

Pic
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Чаша изготовлена из закаленной инструментальной стали ХВГ, 9ХС, диоксида циркония или карбида вольфрама. В качестве мелющих органов применены шарики диаметром 15 мм.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическую остановку работы оборудования по истечении заданного времени;
  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Уголь ИВ 6/6 Истиратель вибрационный ИВ 6 1 0,05 Протокол
Песок ИВ 6/2 Истиратель вибрационный ИВ 6 0,5 - 1 0,05 Протокол
Почва ИВ 6/3 Истиратель вибрационный ИВ 6 1 0,05 Протокол
Стекло ИВ 6/1 Истиратель вибрационный ИВ 6 1 0,05 Протокол
Кварцевый песок ИВ 6/12 Истиратель вибрационный ИВ 6 0,2 0,04 - 0,1 Протокол
Описание устройства

В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.

На плите через пружины смонтирована платформа с закрепленным на ней быстрозажимным устройством и шестью чашами в сборе (состоящими из крышки, четырех шариков и непосредственно чаши). Вращение от электродвигателя передается через ременную передачу на приводной вал, который смонтирован на плите в подшипниковом узле. От него крутящий момент передается через эластичную лепестковую муфту к дебалансу, закрепленному на оси платформы.

Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя.

Принцип работы

Платформа истирателя вибрационного (вместе с закреплёнными на ней чашами) совершает круговые колебания в горизонтальной плоскости. При этом шарики совершают разнонаправленные движения внутри чаши. Материал истирается между стенками чаши и шариками.

Pic

Платформа ИВ 6 с чашами

Pic

Лепестковая муфта

Pic

Чаши ИВ 6

Pic

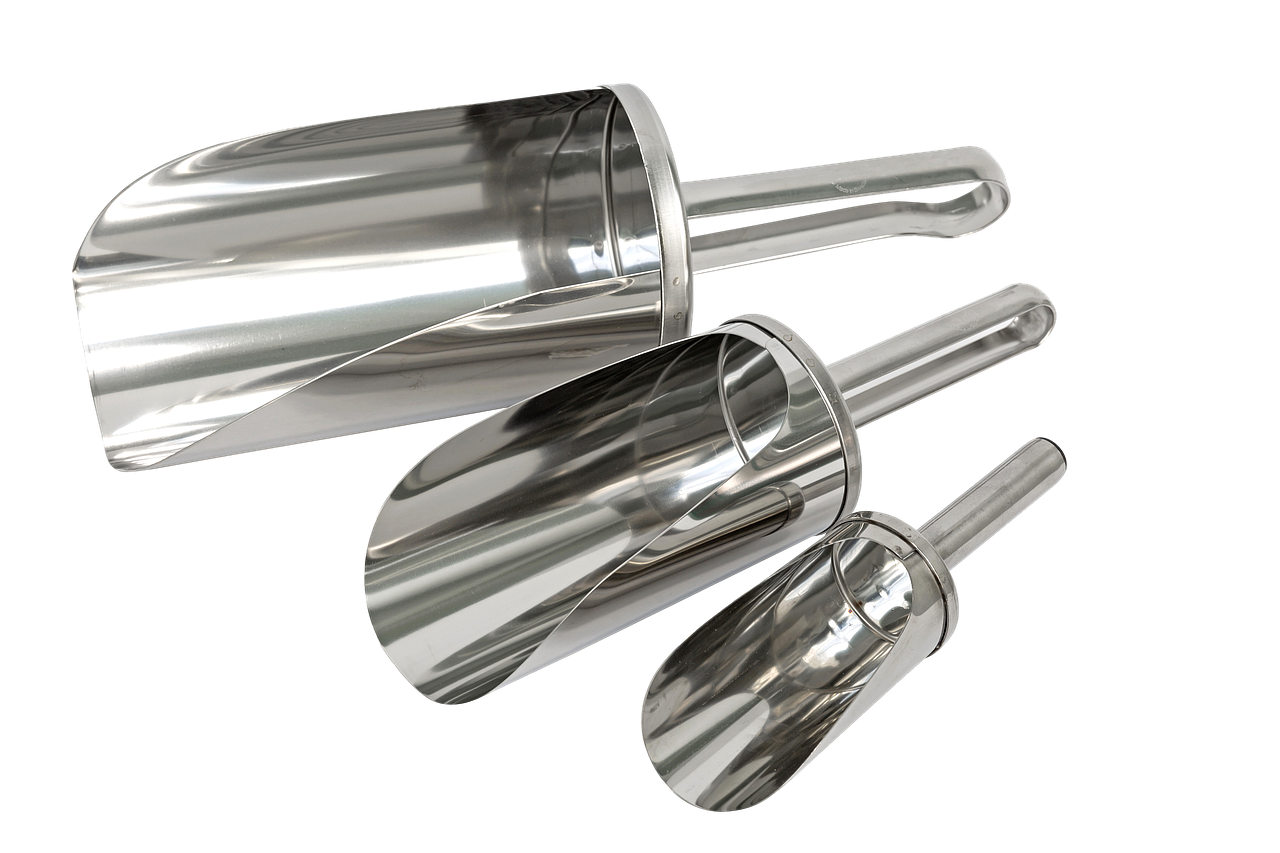

Загрузочные совки объемом 70 мл
