Щека ЩД 15 с крупным зубом (Чугун) (2 шт.)

Меню Меню раздела
Скрыть меню
← Назад в Дробилка щековая ЩД 15
Щека ЩД 15 с крупным зубом (Чугун) (2 шт.)
188 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Icon Фото
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, гранит, кокс, керамика.

Pic Pic Pic

Характеристики
Наименование, единицы измерения
Значения

Габаритные размеры, мм (Длина х Ширина х Высота х Толщина)

352х246х44

Твердость, HRCэ

55-58/ 32-35
Масса, кг 22
Материал
Чугун ЧХ16М2/Сталь 110Г13Л
Преимущества
Щека ЩД 15 ВИБРОТЕХНИК
УВЕЛИЧЕННЫЕ ЗУБЬЯ

Увеличенный профиль зубьев щеки Дробилки щековой ЩД 15 повышает их ресурс и производительность дробления до 1,5 раз.

СИММЕТРИЧНАЯ ФОРМА

Симметричная форма щеки обеспечивает возможность ее переустановки с разворотом на 180 градусов при износе нижней части.

Подвижная и неподвижная щеки взаимозаменяемы.

ЗУБ-ВПАДИНА

Подвижная и неподвижная щеки сопрягаются «зуб- впадина», что увеличивает производительность дробления.

ВЫСОКАЯ ТВЕРДОСТЬ

Изготовление щек из высоколегированного хромистого износостойкого чугуна (ЧХ16М2 по ГОСТ 77969-82) обеспечивает их высокий ресурс и позволяет дробить материалы твердостью до 7 ед. по Моосу.


Описание устройства

Щека ЩД 15 имеет три рабочих зоны «А», «Б» и «В». Зоны «А» и «Б» предназначены для предварительного дробления и оказывает преимущественно сжимающее воздействие на материал. Зона «В» - калибровочная зона, в которой, наряду со сжатием, присутствуют и сдвиговые деформации.

Принцип работы

В Щековую дробилку ЩД 15 устанавливается две щеки: неподвижная – на основание и подвижная – на шатун.

Дробимый материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. В зонах «А» и «Б» происходит предварительное дробление, а в зоне «В» - измельчение до требуемой крупности.

При вращении эксцентрикового вала подвижная щека шатуна перемещается относительно неподвижной: при сближении щек - материал измельчается, а при обратном ходе - перемещается в зоне дробления и разгружается в приемную емкость, расположенную под зоной разгрузки.

Pic

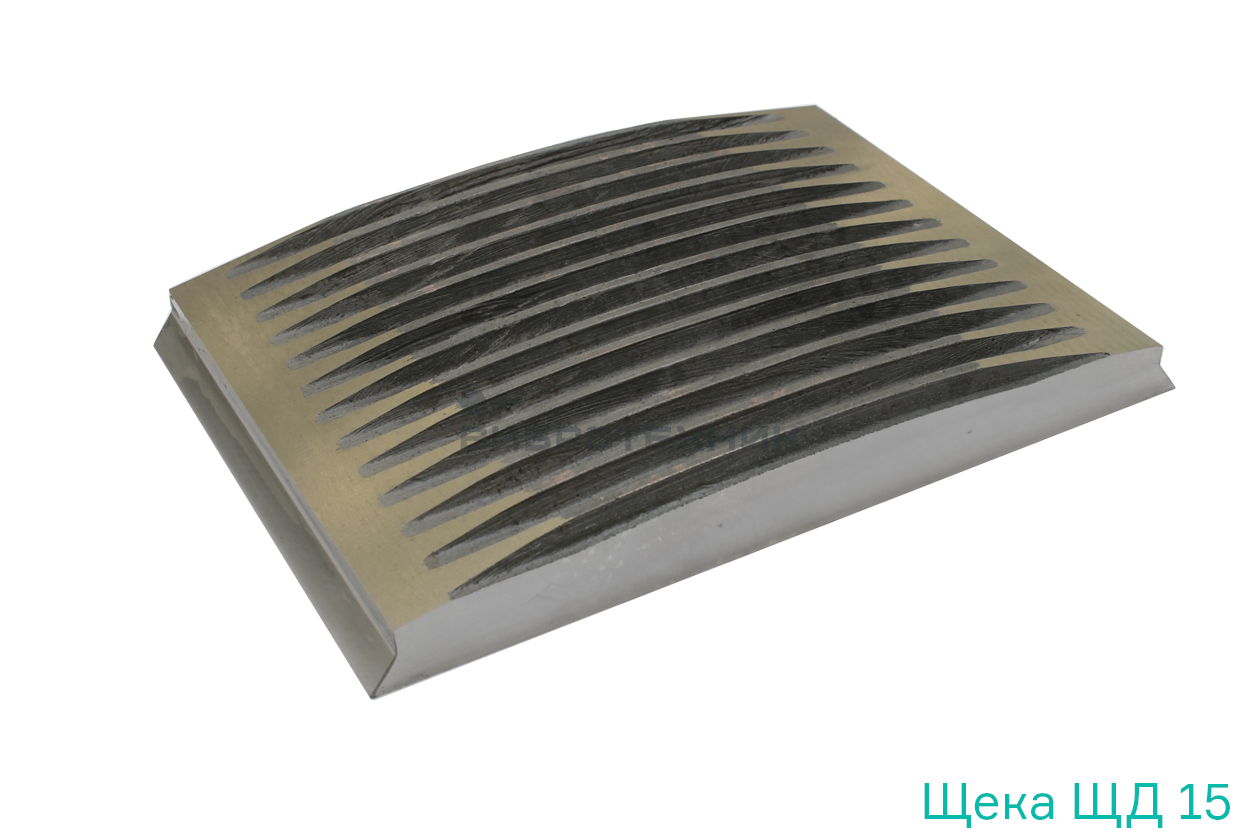

Щека ЩД 15
