Дробилка щековая лабораторная ЩД 10

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Дробилка щековая ЩД 10 в сборе
775 000 ₽
Изготовление тары и упаковка базового комплекта
4 200 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Состав комплекта:
Дробилка щековая ЩД 10 (рекомендуемый комплект)
1 056 000 ₽

- Базовый комплект;
- Пульт управления МПУ3-04 для ЩД 10;
- Стойка МПУ;
- Щека (чугун) - 2 шт.;
- Клин (2 шт.);
- Броня (2 шт.);
- Срезной штифт (10 шт.);
- Тумба с приёмной ёмкостью (20 л.);
- Дополнительная приёмная ёмкость;
- Совок загрузочный (большой);
- Тара и упаковка.

Изготовление тары и упаковка рекомендуемого комплекта
7 500 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
ЗИП:
Щека (чугун ЧХ16М2/ИЧХ28Н2) - 2 шт.
66 000 ₽
Щека (сталь 110Г13Л) - 2 шт.
66 000 ₽
Броня (2 шт.)
15 600 ₽
Срезной штифт
60 ₽
Подшипник 32210J2/Q SKF - 2 шт.
6 800 ₽
Подшипник №21308Е SKF - 2 шт.
18 000 ₽
Ремень клиновый А-1250Т (2 шт.)
400 ₽
Клин (2 шт.)
15 600 ₽
Щека ЩД 10/ЩД 10М (Карбид вольфрама) - 2 шт.
1 720 000 ₽
Комплектующие изделия:
Электродвигатель 2,2 кВт, 1 500 об./мин, ~ 380 В
15 600 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Опора для ЩД 10
51 500 ₽
Пульт управления МПУ3-04
60 500 ₽
Приемная емкость (объем 20 л.)
13 500 ₽
Стойка МПУ
18 000 ₽
Тумба ЩД 10 с приемной емкостью (20 л)
115 000 ₽
Совок загрузочный (0,74 л)
6 800 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая

Примеры применения:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

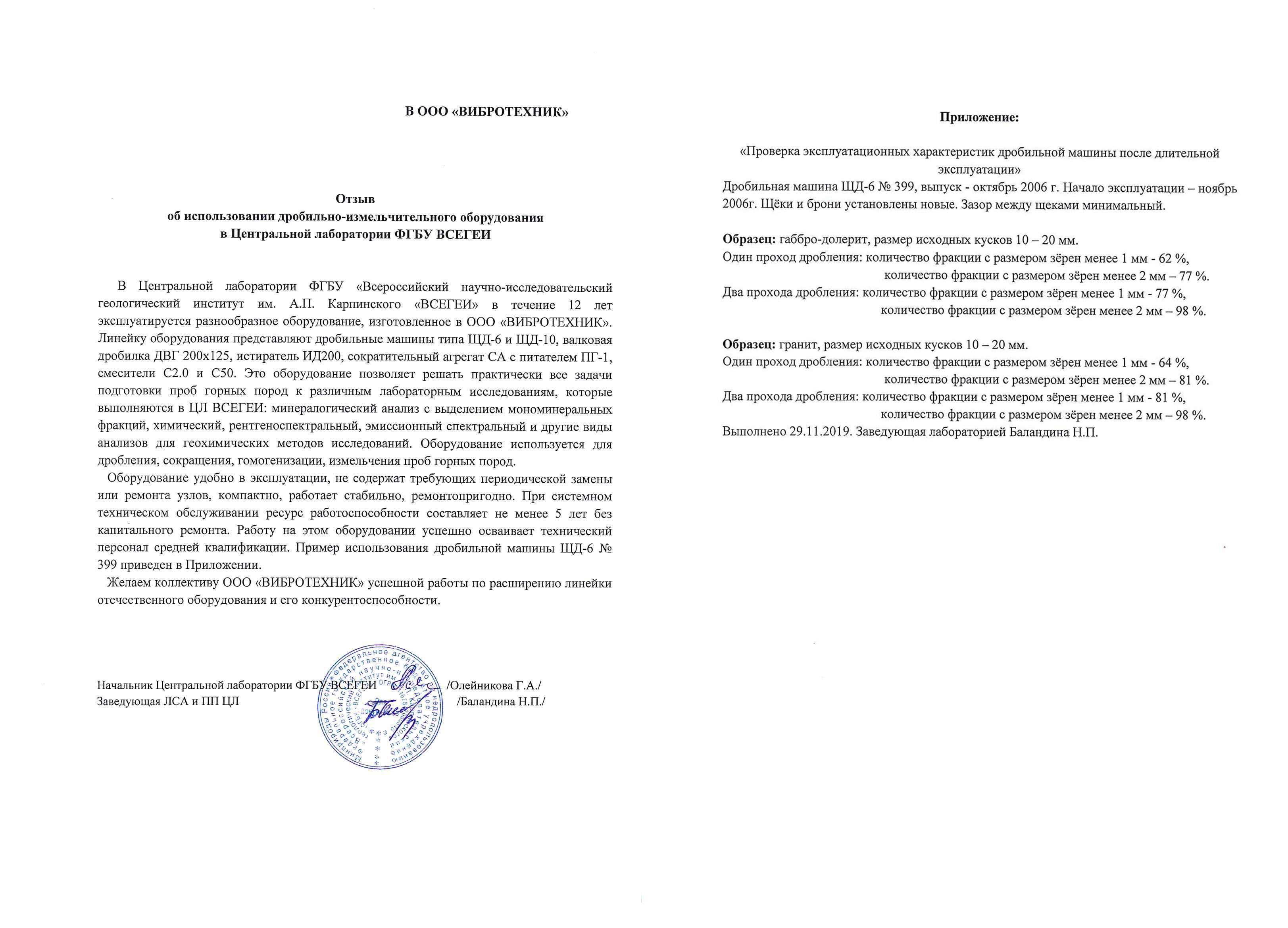

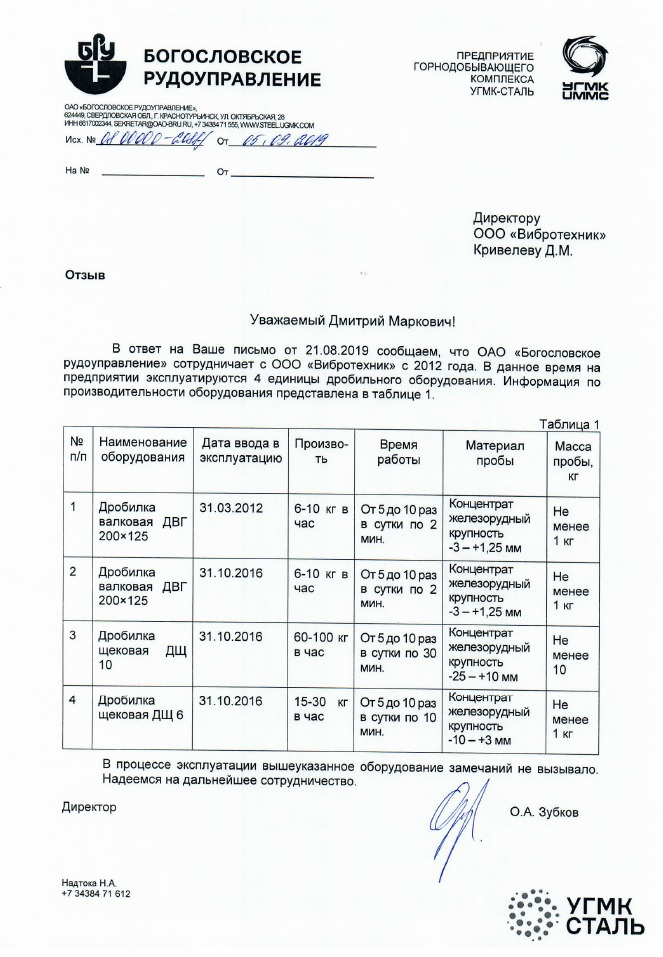

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм 0,7-1,5
Размер частиц продукта дробления при минимальном зазоре между щекам, мм 90%<2,5
Крупность исходного материала, мм, не более* 70
Твердость исходного материала, не более 8 ед. по Моосу**
Производительность, кг/ч* 50-800
Технические параметры
Размеры загрузочного окна бункера, мм 265х365
Размер загрузочного окна зоны дробления, мм 100х200
Диапазон регулировки зазора между щеками, мм 2,5-35
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя, кВт 2,2
Полный/полезный объем емкости опорной тумбы, л 24/16
Габаритные размеры, мм (Длина х Ширина х Высота/ Высота с опорной  тумбой) 740х475х630/ 1105
Масса/ Масса на опорной тумбе и с пультом
управления, кг
275/320
Материал щек - чугун/ сталь/ карбид вольфрама  ЧХ16М2/ 110Г13Л/ WC
Твердость щек - чугун/ сталь/ карбид вольфрама 52-55/ 31-32 HRС/ 1180-1280 HV
Модель пульта управления МПУ3-04

*Зависит от физических свойств материала и величины зазора между щеками.
**При условии установки щек из карбида вольфрама.

Преимущества
Дробилка щековая лабораторная ЩД 10 ВИБРОТЕХНИК
Удобство очистки

Наличие технологического отверстия в корпусе для продувки дробилки.

Безопасность обслуживания

Все вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала.

Увеличен дробящий момент

Маховик, установленный на противоположном от шкива конце вала, создает дополнительное дробящее усилие.

Удобство регулировки

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора.

Дробилка щековая лабораторная ЩД 10 ВИБРОТЕХНИК
Приемная емкость ЩД 10 ВИБРОТЕХНИК
Приемная емкость

Дополнительная комплектация опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.

Качественные запчасти

Подвижная и неподвижная щеки ЩД 10 изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы, а также могут быть развернуты на 180°. Футеровочные брони и клинья из износостойкой стали 65Г. Подшипники шатуна производства шведской фирмы SKF.

Щека Дробилки щековой ЩД 10 ВИБРОТЕХНИК
Дробильно-сократительный агрегат ДСА на базе ШД 10 ВИБРОТЕХНИК
КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 10 и Сократителя СА в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 10 исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

КОМПЛЕКТ ЛОТКОВ

Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

  • 3 лотка на 1/4 пробы;
  • 1 лоток на 1/8 пробы;
  • 1 лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 1/8 до 1/80 от общего объема пробы.
Допускается комплектация лотками иного объема по спецзаказу.

Комплект лотков ДСА на базе ШД 10 ВИБРОТЕХНИК

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Гранит ЩД 10/11 Дробилка щековая лабораторная ЩД 10 2 - 15 0,16 - 2,5 Протокол
Пластины полимера ЩД 10/20 Дробилка щековая лабораторная ЩД 10 s=10 0,1 - 5 Протокол
Галька ЩД 10/30-1 Дробилка щековая лабораторная ЩД 10 30 - 70 0,25 - 2 Протокол
Керн ЩД 10/25 Дробилка щековая лабораторная ЩД 10 D=32, L=30-150 1 - 10 Протокол
Разупрочненный твёрдый сплав ВК8 и ВК10ХОМ ЩД 10/32 Дробилка щековая лабораторная ЩД 10 22-50 1-4 Протокол
Описание устройства

ЩД 10 - щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание и шатун и электродвигатель. Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне.

Основание подвешено на  оси, а его положение в нижней части определяется  регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Принцип работы

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между  щеками. Верхняя поверхность  щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности. При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала - при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается. Продукт дробления собирается во внешнюю емкость, расположенную под зоной разгрузки.

Pic

Рабочая зона ЩД 10

Pic

Пульт управления ЩД 10

Pic

Совки загрузочные объемом 1,2 л

Pic

ЩД 10 на опорной тумбе с БПУ с зонтом

Варианты исполнения

  • Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).
  • Дополнительная комплектация патрубком для продувки.
  • Дополнительная комплектация Блоком пылеулавливания БПУ с зонтом.
  • Дополнительная комплектация опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.

Специсполнения:
  • ЩД 10 с двигателем во взрывозащищенном исполнении.
  • ЩД 10 в составе установки (ЩД 10 + ПГ 1 + ИД 250) для измельчения сплавов в среде углекислого газа.
  • ЩД 10 с опорной тумбой и бункером увеличенной высоты.
  • ЩД 10 на опоре с гастроемкостью в качестве приемной емкости.
