Блок пылеулавливания БПУ
Система менеджмента качества сертифицирована (ISO 9001-2015)
комплект
комплект
товары
- Вентилятор;
- Опорная конструкция;
- Циклон;
- Рукавный фильтр.
- Базовый комплект;
- Пульт управления МПУ3-03;
- Стойка МПУ;
- Запасной рукавный фильтр;
- Шланг (диаметром 70 мм, длиной 2 м для подключения к МД 2х2
или диаметром 200 мм длиной 3 м для подключения к РМ 250);
- Хомут для крепления шланга к оборудованию (2 шт.);
- Тара и упаковка.
Фото
Видео

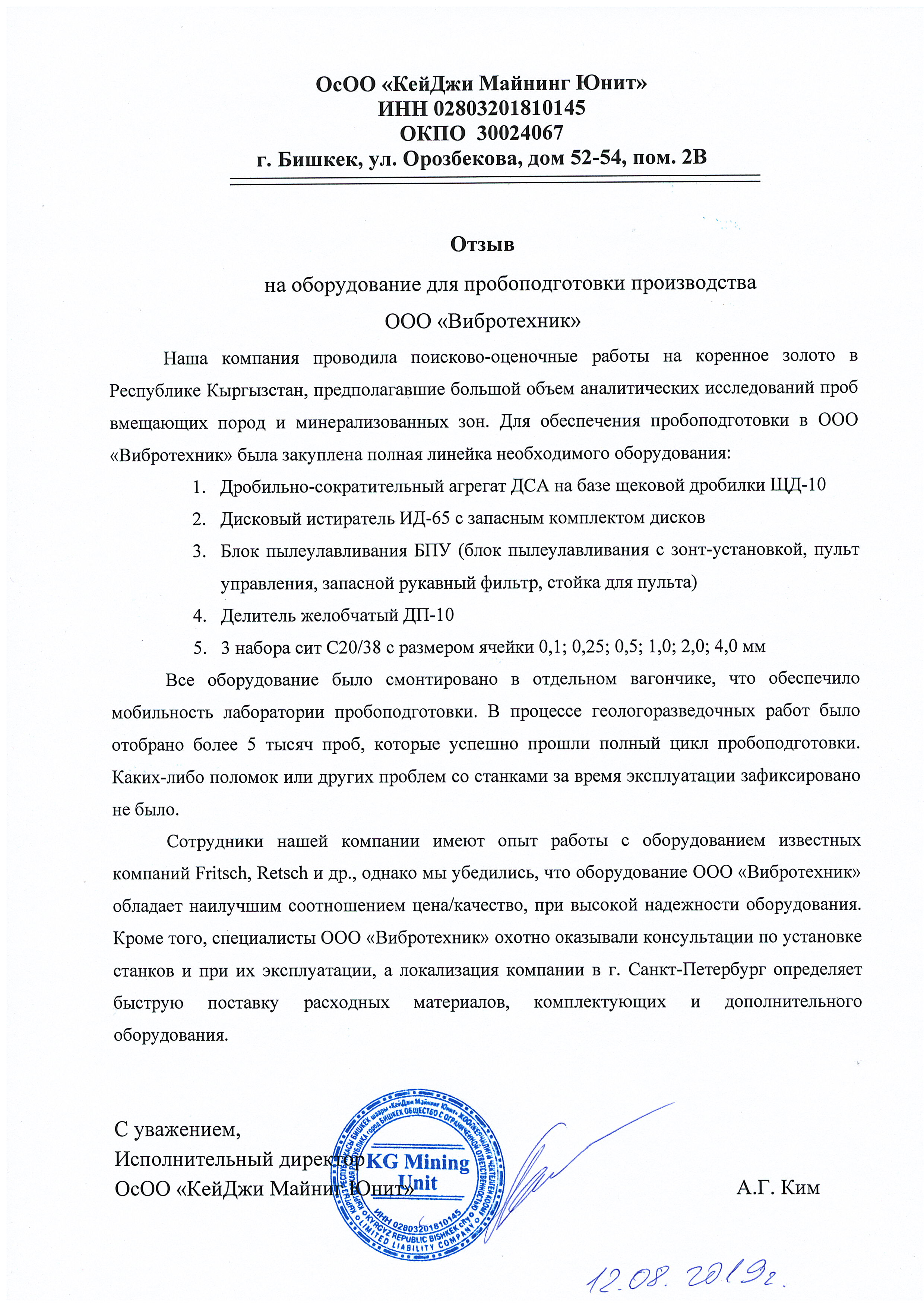

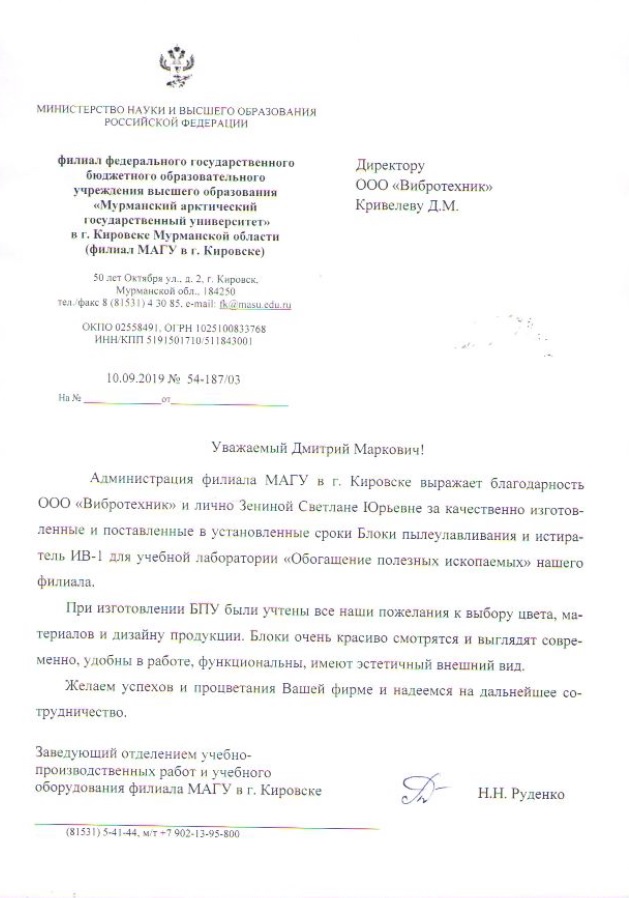

Отзывы
| Параметры | Значения |
|---|---|
| Расход воздуха, м3/час | 400...600 |
| Минимальная крупность улавливаемых частиц, мкм | 15 |
| Тип вентилятора | ВЦ14-46 |
| Мощность электродвигателя, кВт | 1,5 |
| Напряжение питания, 50 Гц, В | 380 |
| Габаритные размеры, мм (Длина х Ширина х Высота / Длина х Ширина х Высота с зонтом) | 1130х485х1970 / 1400х1245х2200 |
| Масса / Масса с зонтом, кг | 78/98 |
| Материал рукавного фильтра |
Фильтр-ткань «Озон-16», спандбонд |
| Модель пульта управления | МПУ3-03 |
Очистка воздушного потока от пылевидной фракции крупнее 15 мкм.
Блок пылеулавливания БПУ не требует подключения к системе вытяжной вентиляции - очищенный воздух возвращается в помещение.
Две зоны осаждения частиц материала:
- крупные частицы накапливаются в циклоне и могут периодически разгружаться через шиберную заслонку;
- мелкие частицы накапливаются в сменном рукавном фильтре.
К вентилятору БПУ могут подсоединяться шланги двух диаметров:
- Ø 70 мм для Валковой дробилки ДВГ 200х125, Молотковой дробилки МД 2х2, Щековых дробилок ЩД 6М, ЩД 10М и ЩД 15;
- Ø 200 мм для Молотковых дробилок МД 5х2, МД 5х5 и Роторной ножевой мельницы РМ 250.
Для перемещения БПУ предусмотрены два поворотных ролика с тормозной системой. Быстрая разборка БПУ обеспечивает удобство его очистки от остатков материала. Дополнительная комплектация шиберными заслонками для регулировки воздушного потока.
Дополнительная комплектация БПУ зонтом для организации местной вытяжки в зонах загрузки или выгрузки материала.
| Материал | Номер протокола |
Модель оборудования |
Исходная крупность мм |
Конечная крупность мм |
Ссылка на протокол |
|---|---|---|---|---|---|
| Шлак соляной | МД 2х2/30 | Дробилка молотковая МД 2х2 | 5 - 25 | 0,2 - 4 | Протокол |
| Жареный кубик цикория | РМ 250/23 | Мельница ножевая РМ 250 | 6 - 20 | 0,2 - 2 | Протокол |
| Каучук СКН 26 Н | РМ 250/25 | Мельница ножевая РМ 250 | 5x5x2 - 100x100x2 | 1 - 2,5 | Протокол |
| Слюда флогопит | МД 2х2/29 | Дробилка молотковая МД 2х2 | 0,1 - 3 | 0,16 - 0,63 | Протокол |
Основными составными частями изделия являются: вентилятор, циклон с шибером, рама и рукавный фильтр. Для перемещения БПУ на раме предусмотрены поворотные ролики, снабженные тормозами. Для применения в качестве местной вытяжки блок пылеулавливания комплектуется вытяжным зонтом с регулировкой его положения. Вытяжной зонт может использоваться для забора воздуха как в зоне загрузки, так и в разгрузочной зоне.
Принцип работы
При запуске вентилятора создается воздушный поток, втягивающий воздух с пылевидной фракцией материала. Поток проходит через шланг, вентилятор и поступает в циклон. Крупные частицы материала осаждаются в циклоне. Из циклона воздушный поток попадает в рукавный фильтр с последующим осаждением пылевидных частиц материала.
Назначение БПУ:
- Снижение уровня пыления при дроблении.
- Повышение производительности дробления.
- Охлаждение камеры дробления.
- Пневмотранспортировка материала.
- Сепарация материала по крупности.
ВАРИАНТЫ ИСПОЛНЕНИЯ
- Со шлангом Ø 70 мм для Валковой дробилки ДВГ 200х125, Молотковой дробилки МД 2х2, Щековых дробилок ЩД 6М, ЩД 10М и ЩД 15.
- Со шлангом Ø 200 мм для Молотковых дробилок МД 5х2, МД 5х5 и Роторной ножевой мельницы РМ 250.
- С зонтом для местной вытяжки.
Схема работы БПУ
Вентилятор БПУ
Шиберная заслонка циклона
Пульт управления БПУ
