Сито грохота ГР30

Базовый
комплект
Тип просеивающего полотна:
Сетка
Перфорация
Размер*, мм:

Материал сетки:

*Возможно изготовление сит с иными размерами отверстий

Размер*, мм:

Форма отверстия:

Сито грохота ГР30
11200.00 р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Pic Pic Pic Pic Pic      PicPicPicPicPic

Характеристики
Параметры Значения
Внутренний диаметр обечайки, мм
300
Размер ячейки сетки, мм
0,315-2,8*
Размер отверстий перфорированного полотна, мм
0,8-3,0*
Масса, кг, не более
0,47
Масса пробы на сито с сеткой, гр, не более
300
Нагрузка на сито с перфорированным полотном, гр, не более
600
* - возможность рассева материала и производительность при ячейке сетки менее 315 мкм или более 3,0 мм определяются  при проведении технологических испытаний.

Варианты исполнения просеивающих элементов

Сетка металлотканая по  ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91
Размер ячейки, мм 0,315 0,355 0,40 0,45 0,50 0,56 0,63 0,70 0,80 0,90 1,00
Материал л., н. л., н. л., н. л., н. л., н.
л. л., н.
л., н.
л., н. л., н. л., н.
Размер ячейки, мм 1,10 1,20 1,25 1,40 1,60 1,80 2,00 2,20 2,50 2,80
Материал н. н. л., н. н. л., н. н. л., н.
н. л., н. н.
н - нержавеющая сталь, л - латунь

Полиамидная сетка по ГОСТ 4403-91
Размер ячеек, мм 0,065 0,070   0,075   0,085   0,090   0,095   0,100   0,105   0,110   0,120
0,130   0,150   0,160   0,200 0,220 0,240 0,250 0,260 0,270 0,275
0,280 0,300 0,310 0,320 0,350 0,360 0,410 0,440 0,460 0,490
0,500 0,540 0,600 0,650 0,670 0,750 0,810 0,840 0,970 1,120

Перфорированное полотно по DIN 24041, ТУ 1812-001-50336739-2008
Диаметр отверстий, мм 0,8 1,0 1,5 2,0 2,5 3,0

Преимущества
Pic
ОТСУТСТВИЕ ЗАРАЖЕНИЯ

Обечайка сита, патрубки и направляющие отбойники изготовлены из пищевой нержавеющей стали марки 12Х18Н10Т (AISI 304). Исключено попадание частиц пробы между обечайкой и просеивающем элементом

Комплекты сит

Формирование комплектов сит по ГОСТ, ТУ и иным стандартам. Применение сит с составе Грохота ГР 30 на базе ВП 30, ВП 30Т, ВПС или ВП 50.

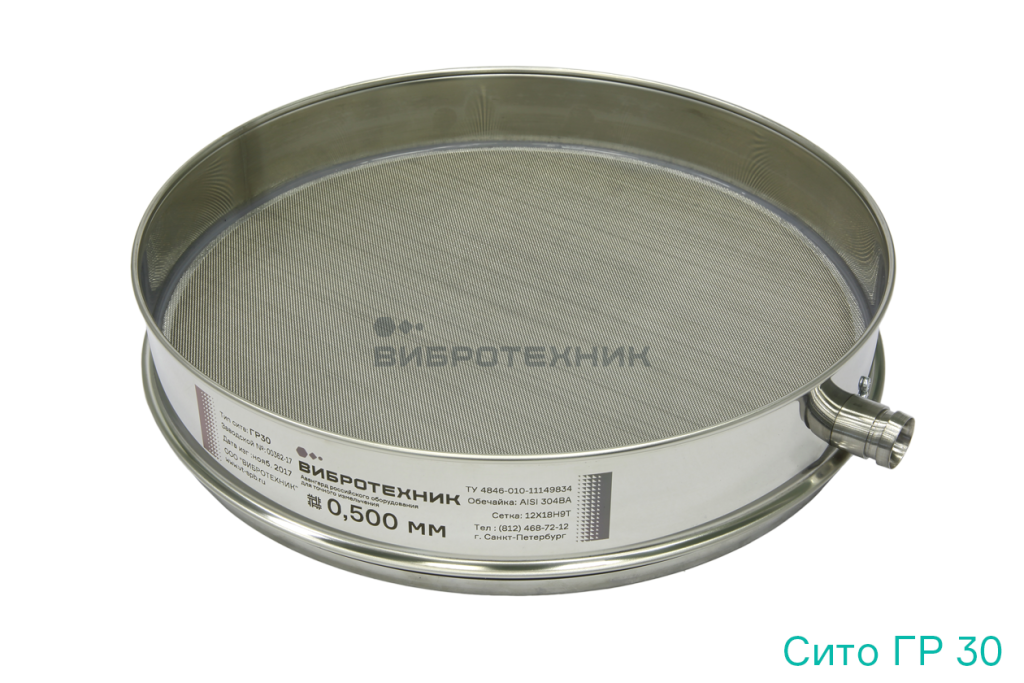

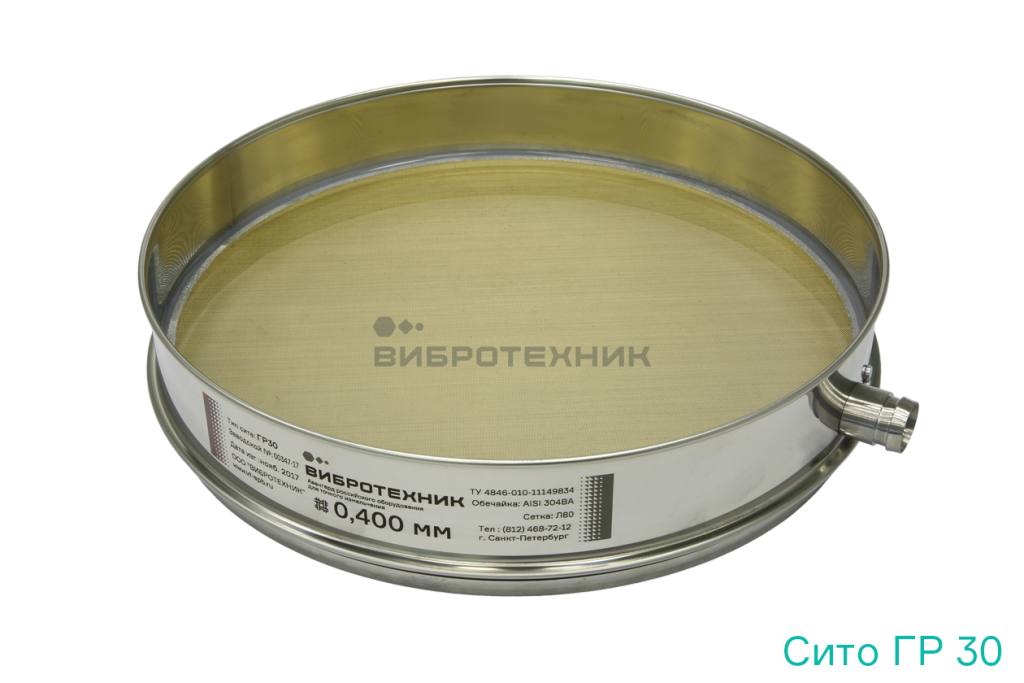

СИТА С СЕТКОЙ

В ситах ГР 30 применяется сетка из:

  • нержавеющей стали;
  • латуни;
  • полиамидных нитей.
с размерами ячеек от 0,315 до 2,8 мм.

Pic
Pic

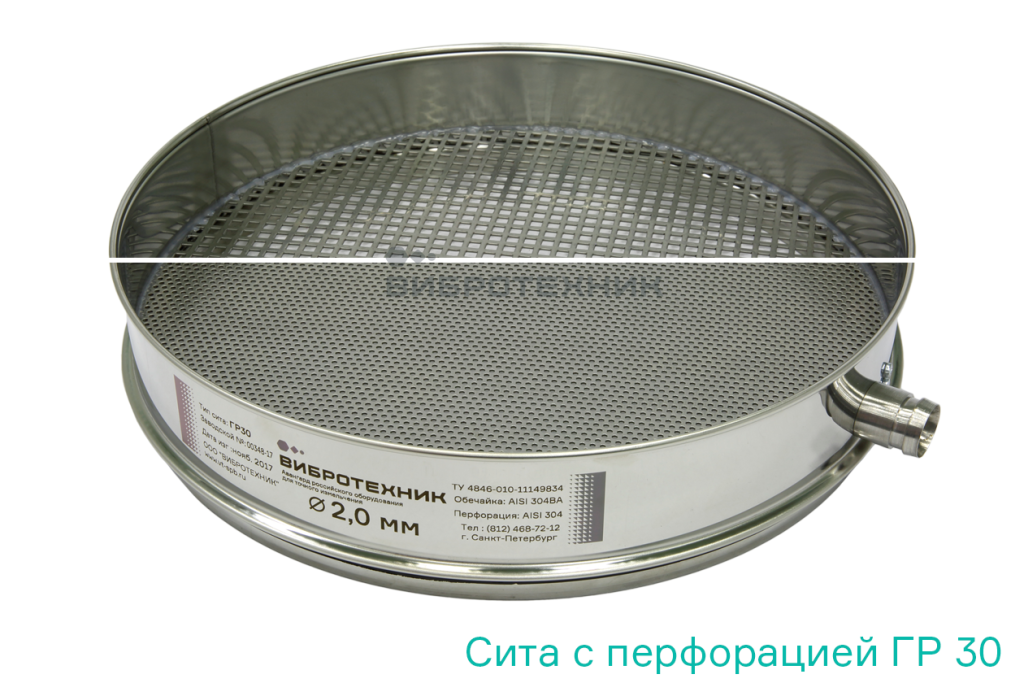

Сита с перфорацией

В ситах ГР 30 применяется перфорированное полотно из нержавеющей стали с круглыми или квадратными отверстиями. Просеивающий элемент со стандартными отверстиями выполняется из перфорированного листа, а с нестандартными – методом лазерной резки. Размер отверстий – от 0,8 мм.

ДЕМПФИРУЮЩИЕ КОЛЬЦА И ОТБОРТОВКИ

Резиновое уплотнительное кольцо исключает соударение торцов сит и обеспечивает герметичность их соединения между собой, а также облегчает разборку колонны сит. Отбойники направляют надрешетный продукт через патрубок в приемную емкость.

Pic
Pic
СЕРТИФИКАТ КАЛИБРОВКИ

Подтверждение качества изготавления сертификатом калибровки, оформленного ФБУ «ТЕСТ-С.Петербург» или ВНИИМ им. Д.И.Менделева.

ЛАЗЕРНАЯ ГРАВИРОВКА

На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:

  • Тип сита;
  • Размер ячейки;
  • Заводской номер;
  • Дата изготовления;
  • Технические характеристики;
  • Материал обечайки;
  • Материал просеивающего элемента;
  • Контакты ООО "ВИБРОТЕХНИК".
Pic

Описание устройства

Сито лабораторное ГР 30 состоит из обечайки, решета в сборе, патрубка, отбойника и резинового уплотнительного кольца.

В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, обеспечивающие жесткость сита и размещен силиконовый уплотнитель, исключающий попадание материала между обечайкой и решетом.

На обечайке методом лазерной гравировки выполнен шильдик.

Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает герметичность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.

Сетка сита изготавливается из трех различных материалов: нержавеющей стали, латуни и полиамидных нитей.

Перфорированное полотно сита изготавливается тремя различными способами:

  • Из стандартного перфорированного полотна;
  • Из полотна с зонной перфорацией;
  • Методом лазерной резки.

ПОРЯДОК РАБОТЫ

Рассев материала выполняется с помощью одного или нескольких сит грохота, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются поставленной задачей.

Подлежащий просеиванию материал засыпается в верхнее сито грохота, которое закрывается крышкой. Комплект сит  грохота устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП30, ВП30Т, ВПС и ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита  просыпаются через нее и попадают на следующее сито, где цикл повторяется; частицы размером более отверстий – перемещаются по поверхности просеивающего элемента и за счет отбойника попадают в патрубок и разгружаются с сита в приемные емкости. В результате материал распределяется в приемных емкостях в соответствии с фракционным составом.

Pic

Схема Сита Гр 30

Pic

Перфорированный лист

Pic

Зонная перфорация

Pic

Лазерная перфорация

Pic

Промежуточный поддон и кольцо, крышка, поддон и уплотнительной кольцо
