Грохот вибрационный ГР 40

Меню Меню раздела
Скрыть меню
Базовый
комплект
Сопутствующие
товары
Состав комплекта:
Вибропривод ВП 50 с пультом управления МПУ3-Т с таймером (380В)
555 000 ₽
Устройство крепления сит
42 600 ₽
Поддон с опорой грохота ГР 40
62 500 ₽
Крышка с отверстием
29 000 ₽
Крышка с воронкой
29 000 ₽
Крышка с патрубком
29 000 ₽
Стойка МПУ
18 000 ₽
Тара, упаковка
8 600 ₽
Сетка
Перфорация

*Возможно изготовление сит с иными размерами отверстий

Итоговая стоимость:
0 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Питатель ПГ 1
333 000 ₽
Опора питателя ПГ 1
41 000 ₽
Пульт управления МПУ3-Т с таймером (380 В)
60 500 ₽
Пульт управления МПУ1-Т с таймером (220 В)
60 500 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Icon Фото
Icon Видео
Отрасли применения

Горнодобывающая
Металлургическая
Пищевая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Pic Pic Pic Pic Pic      PicPicPicPicPic

Характеристики
Параметры Значения
Диаметр сита, мм
400
Количество сит, шт., не более*
10
Размер ячеек сетки, мм  0,315-5,0
Размер отверстий перфорированного полотна, мм  0,8-5,0
Максимальная крупность частиц рассеиваемого материала, мм, не более  7
Тип вибропривода ВП 50
Частота колебаний, кол./мин
1500
Амплитуда колебаний (в зависимости от массы пробы и количества сит), мм 0,5-1,5*
Напряжение питания, 50 ГЦ, В 220 / 380
Длина (диаметр), мм, не более 576
Ширина, мм, не более 592
Высота, мм, не более 1305
Масса с МПУ, кг, не более 157

*Зависит от массы установленных на платформу элементов и веса материала
Преимущества
Грохот вибрационный ГР 40 ВИБРОТЕХНИК
ЭФФЕКТИВНЫЙ РАССЕВ

Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности - от центра к периферии сита.

РАССЕВ НА 11 КЛАССОВ КРУПНОСТИ

Установка на вибропривод до 10 сит позволяет разделить пробу на 11 классов крупности.

НИЗКИЙ УРОВЕНЬ ШУМА

Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность сборки колонны сит и удобство ее разборки.

УДОБСТВО РАБОТЫ

На платформе вибропривода предусмотрена опора для установки комплекта сит. Для перемещения анализатора в корпусе вибропривода предусмотрены две ручки.

НЕПРЕРЫВНЫЙ РАССЕВ

Применение сит грохота с разгрузочными патрубками и отбойниками обеспечивает непрерывный рассев материала и его разгрузку во внешние приемные емкости.

Сито грохота ГР 40 ВИБРОТЕХНИК
Pic
Комплектация крышками

  • С воронкой - для загрузки материалов вручную;
  • С патрубком - для подсоединения питателя;
  • С мембраной - для подсоединения гибких шлангов.
  • КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

    Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

    • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
    • защиту оператора от поражения током;
    • защиту электродвигателя от перегрузки.
    Возможна поставка пульта управления с таймером.

    Пульт управления ВИБРОТЕХНИК

    Описание устройства

    В состав грохота входят: вибропривод и просеивающая часть, состоящая из комплекта сит, поддона и крышки, а также устройство крепления сит (УКС).

    Устройство виброприводов описано в соответствующих разделах страниц сайта.

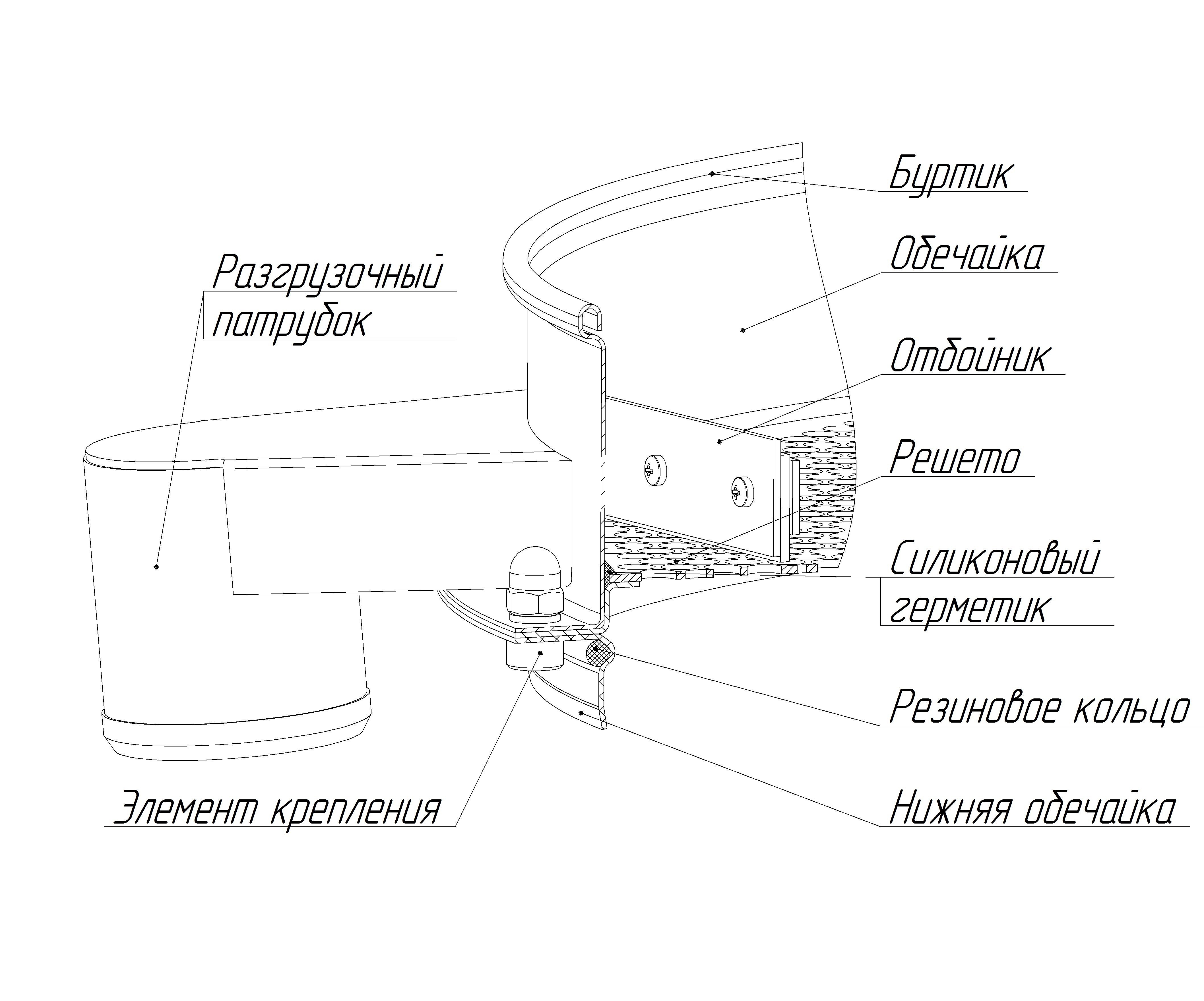

    Просеивающая часть устанавливается на платформу вибропривода и фиксируется на ней с помощью устройства крепления сит. Сита ГР 40 состоят из верхней и нижней обечаек, между которыми закреплены просеивающие элементы, выполненные из металлотканой сетки или перфорированного листа.

    Для разгрузки надрешетного продукта  в обечайке сита предусмотрено окно, а c ее наружной стороны закреплен разгрузочный патрубок. Для направления потока материала в окно, внутри сита смонтирован отбойник.

    Принцип работы

    Рассев материала выполняется с помощью одного или нескольких сит грохота, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями технологической задачи.

    Для повышения производительности рассева, колонна сит грохота может быть укомплектована промежуточными поддонами для установки нескольких комплектов сит грохота в одной колонне.

    Подлежащий просеиванию материал подается через воронку, патрубок или мембрану крышки на  верхнее сито грохота. Комплект сит  грохота с крышкой устанавливается в поддон, после чего ему сообщаются колебания с использованием Вибропривода ВП 50. Использование вибропривода позволяет повысить производительность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

    Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита  просыпаются через нее и попадают на следующее сито, где цикл повторяется; частицы размером более отверстий – перемещаются по поверхности просеивающего элемента и за счет отбойника попадают в патрубок и разгружаются с сита в приемные емкости. В результате материал распределяется в приемных емкостях в соответствии с фракционным составом.

    Pic

    Сито с загрузкой и разгрузкой материала

    Pic

    Схема Сита Гр 40
