Истиратель дисковый ИД 200

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель дисковый ИД 200
690 000 ₽

- истиратель в сборе с пультом управления МПУЗ-04
- специальные ключи для регулировки зазора (2 шт.)
Изготовление тары и упаковка
6 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Состав комплекта:
Рекомендуемый комплект поставки с питателем ПГ 1
1 083 000 ₽

- Базовый комплект;
- Питатель ПГ 1;
- Опора питателя ПГ 1;
- Совмещенный пульт управления на два устройства МАПУ3-03;
- Комплект дисков (2 шт.);
- Дополнительный бак или приемная ёмкость;
- Совок загрузочный (большой);
- Тара и упаковка.

Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
ЗИП:
Комплект дисков (2 шт.)
70 000 ₽

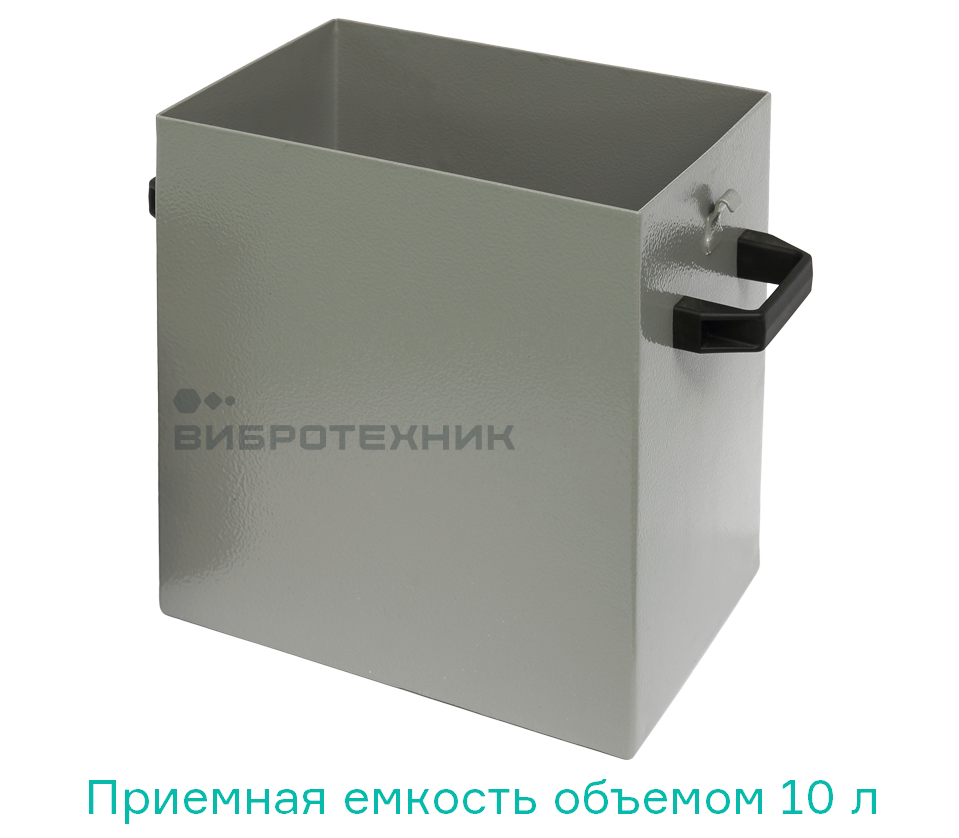

Бак приемный (10 л)
11 000 ₽
Комплектующие изделия:
Подшипник № 36212 (1 шт.)
2 200 ₽
Подшипник № 8212 (1 шт.)
1 100 ₽
Подшипник № 60212 (1 шт.)
1 100 ₽
Ремень А-1320 Т (2 шт.)
700 ₽
Электродвигатель 2,2 кВт, 3 000 об./мин., ~ 380 В
8 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Пульт управления МПУ3-04
60 500 ₽
Опора питателя ПГ 1
41 000 ₽
Совок загрузочный (0,74 л)
6 800 ₽
Стойка МПУ
18 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло, соль

Pic Pic PicPic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта истирания при минимальном зазоре между дисками, мкм 50-70
Размер частиц продукта истирания при минимальном зазоре между дисками, мкм 90%<100
Крупность исходного материала, мм, не более* 10
Твердость исходного материала, не более 8 ед. по Моосу**
Производительность, кг/ч* 15-200
Технические параметры
Размеры загрузочного окна, мм 95х185
Размер загрузочного окна в зоне истирания, мм  11,5хØ32
Диапазон регулировки зазора между дисками, мм
0,1-5,0
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя, кВт
2,2
Частота вращения диска, об/мин.
1500
Полный/полезный объем приемной емкости, л
1,8/1,2
Полный/полезный объем бака, л    12/8
Габаритные размеры, мм (Длина х Ширина х Высота)
630х410х925
Масса с Пультом управления, кг  140
Материал дисков - чугун / сталь/ диски из чугуна со вставками из WC ЧХ16М2/ 110Г13Л/ ЧХ16М2 + WC
Твердость дисков - чугун / сталь/
комбинированный диск
52-55 HRС/ 31-32 HRС/
Вставки 1180-1280 HV
Модель пульта управления МПУ3-04

*Зависит от физических свойств материала и зазора между дисками.
**При использовании дисков с накладками из Карбида вольфрама.
Преимущества
Истиратель дисковый ИД 200 ВИБРОТЕХНИК
ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Использование дисков с рабочими поверхностями двух видов: клиновидной (для предварительного измельчения) и плоской (для доизмельчения). Увеличена площадь плоской зоны дисков.

УДОБСТВО ОБСЛУЖИВАНИЯ

Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи. Комплектация инструментом для регулировки зазора.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевые микровыключатели исключают запуск истирателя с открытой камерой измельчения и/или с откинутым кожухом. Все вращающиеся детали и узлы закрыты кожухами.

ПРИЕМНЫЕ ЕМКОСТИ

Комплектация быстросъемной приемной емкостью объемом 1,8 л. или 12 л.

КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

Дополнительная комплектация Питателем вибрационным ПГ 1 или ПГ 2 обеспечивает:

  • регулировку и увеличение производительности (до 20%);
  • снижение износа рабочих органов;
  • снижение уровня пыления;
  • разгрузку оператора.
Технологическая установка ИД 200 с ПГ ВИБРОТЕХНИК
Пульт управления на стойке ВИБРОТЕХНИК
КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования. Пульт управления обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.
ОТКИДНАЯ РАБОЧАЯ КАМЕРА

Откидная рабочая камера обеспечивает быстрый доступ к подвижному и неподвижному дискам для их очистки или замены.

Истиратель дисковый ИД 200 ВИБРОТЕХНИК
Диски Истирателя дискового ИД 200 ВИБРОТЕХНИК
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижный и неподвижный диски ИД 200 изготовлены из высокопрочного серого чугуна ЧХ16М2 или стали 110Г13Л. Возможно исполнение с накладками из карбида вольфрама. Диски взаимозаменяемы, могут быть развернуты на 180°.


Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Трепел переработанный ИД 200/8 Истиратель дисковый ИД 200 5 0,071 - 0,2 Протокол
Уголь древесный ИД 200/4 Истиратель дисковый ИД 200 15 0,071 - 1 Протокол
Хромитовый концентрат ИД 200/39 Истиратель дисковый ИД 200 0,32 - 1,2 0,063 - 0,1 Протокол
Гранит ИД 200/1-02 Истиратель дисковый ИД 200 5 - 10 0,1 - 1 Протокол
Мрамор ИД 200/3-02 Истиратель дисковый ИД 200 1 - 5 0,1 - 0,5 Протокол
Описание устройства

В дисковом истирателе измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига.

В состав истирателя входит: откидная камера с загрузочной и разгрузочной воронками, приемная емкость, стационарная камера, истирающие диски, корпус с приводным валом, рама и электродвигатель.

Крупность частиц конечного продукта определяется зазором между торцевыми поверхностями дисков (щелью). Регулировка расстояния между дисками осуществляется перемещением приводного вала с подвижным диском в осевом направлении.

Рабочая камера истирателя образована внутренней поверхностью откидной камеры и  рабочими поверхностями истирающих дисков. Торцевая поверхность дисков на периферии плоская, а вблизи центра имеет сложную клиновидную форму (клиновидная поверхность). Выбранные размеры и углы наклона впадин и зубцов обеспечивают высокую эффективность измельчения и снижают величину нагрузок на детали и узлы в процессе измельчения.

Крутящий момент от электродвигателя передается на приводной вал через ременную передачу.

Принцип работы

Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в откидной камере и центре неподвижного диска поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются через разгрузочную воронку в приемную емкость.

Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между дисками).

ВНИМАНИЕ! Из-за теплового расширения вала возможно уменьшение зазора между дисками на 0,2 мм, что необходимо учитывать для исключения соприкосновения дисков при работе на минимальном зазоре.

ВАРИАНТЫ ИСПОЛНЕНИЯ


СПЕЦИСПОЛНЕНИЯ:

  • ИД 200 в составе установки (ЩД 10 +ПГ 1 + ИД 200) для измельчения сплавов в среде инертного газа аргона.


Pic

Привод ИД 200

Pic

Загрузочная воронка и отверстие для контроля зазора

Pic

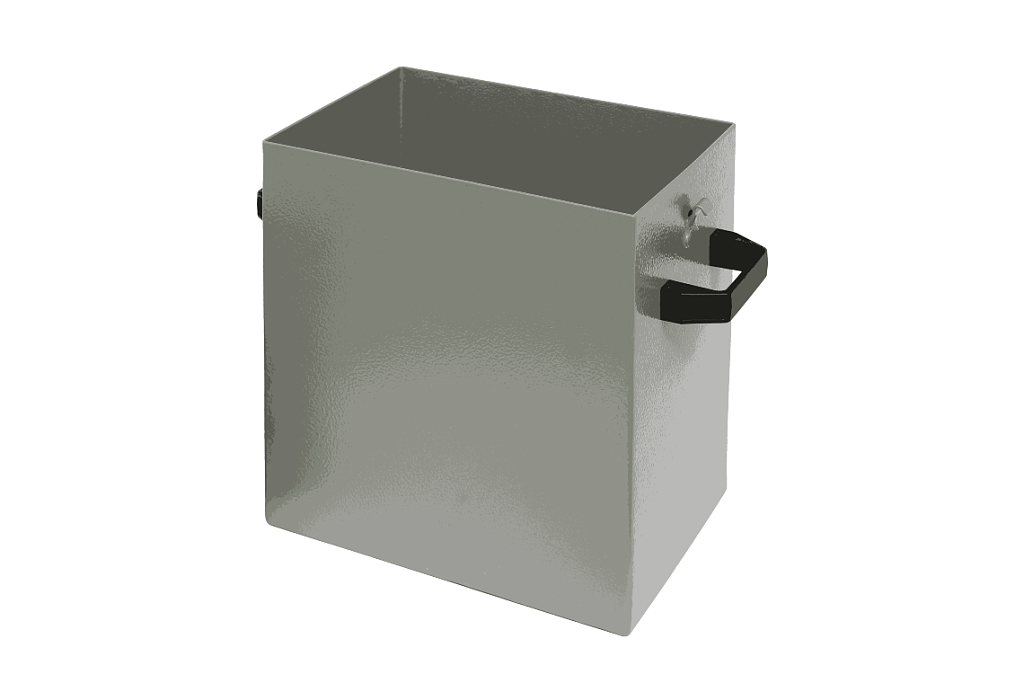

Приемные емкости объемом 1,8 л. и 12 л.

Pic

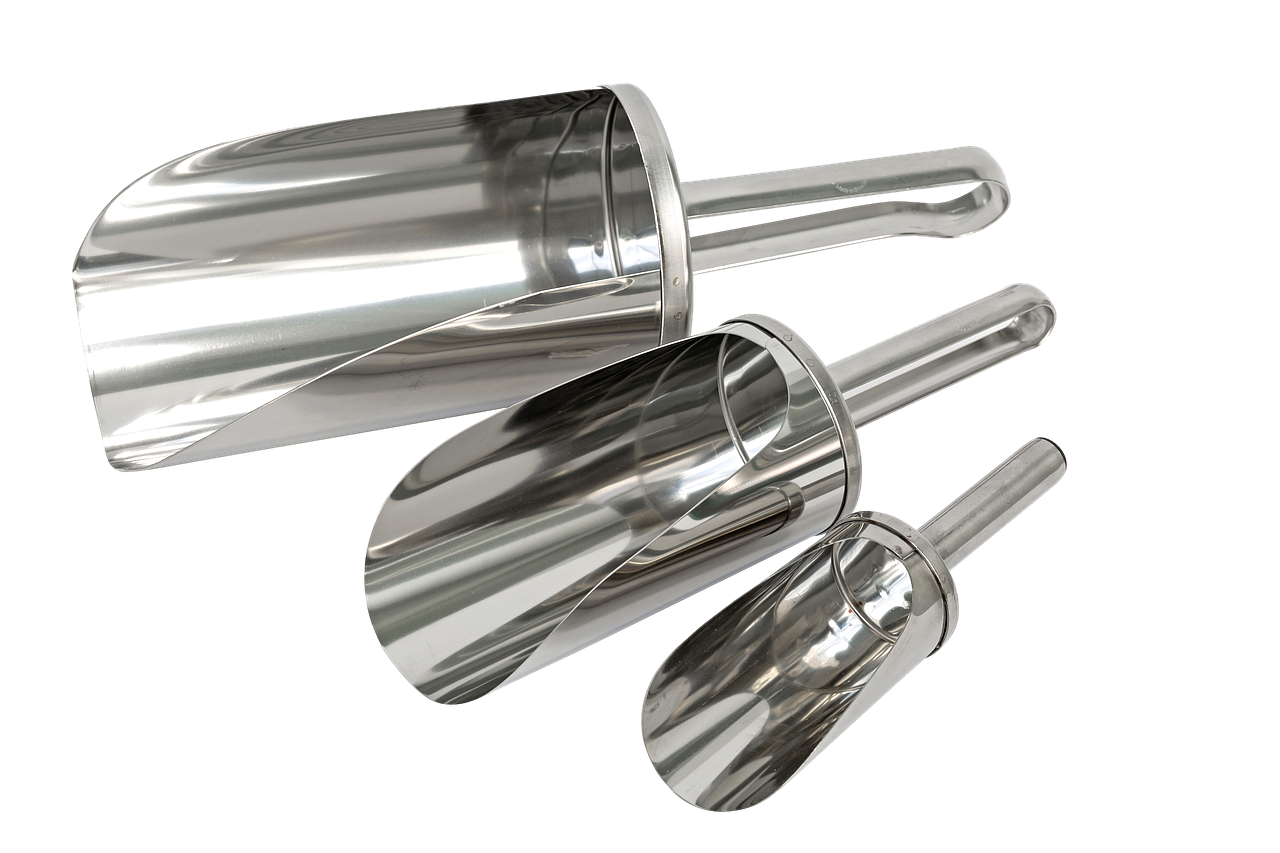

Загрузочные совки объемом 0,07 л. и 1,2 л.

Pic

Истиратель дисковый ИД 200 с Блоком пылеулавливания БПУ с зонтом
