Дробилка щековая лабораторная ЩД 6

Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Дробилка щековая ЩД 6 в сборе
230000.00р.
Изготовление тары и упаковка базового комплекта
3400.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Состав комплекта:
Дробилка щековая ЩД 6 (рекомендуемый комплект)
333000.00р.

- Базовый комплект;
- Тумба ЩД 6 с приемной емкостью (10 л)
- Пульт управления МПУ3-02;
- Стойка пульта СМПУ (напольная);
- Щека (2 шт.);
- Клин (2 шт.);
- Броня (2 шт.);
- Срезной штифт (10 шт.);
- Совок загрузочный (объем 1.2 л.);
- Дополнительная приемная ёмкость;
- Тара и упаковка.

Цена не включает НДС и стоимость доставки
Добавить в корзину
ЗИП:
Щека (чугун ИЧХ16М2/ИЧХ28Н2) - 2 шт.
18800.00р.
Клин (2 шт.)
4200.00р.
Броня (2 шт.)
4600.00р.
Срезной штифт
50.00р.
Резиновые амортизаторы с элементами крепления (комплект: 4 шт.)
1600.00р.
Комплектующие изделия:
Подшипник № 2007109 - 2 шт.
880.00р.
Подшипник № 1607 - 2 шт.
940.00р.
Ремень клиновый А-1180 (2 шт.)
280.00р.
Электродвигатель 1,1 кВт, 1 500 об./мин, ~ 380 В
3700.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Совок загрузочный (объем 1.2 л.)
4000.00р.
Тумба ЩД 6 с приемной емкостью (10 л)
47000.00р.
Приемная емкость (объем 10,0 л.)
5100.00р.
Приемная емкость (объем 2,2 л.)
4600.00р.
Пульт управления МПУ3-02
24000.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Icon Видео

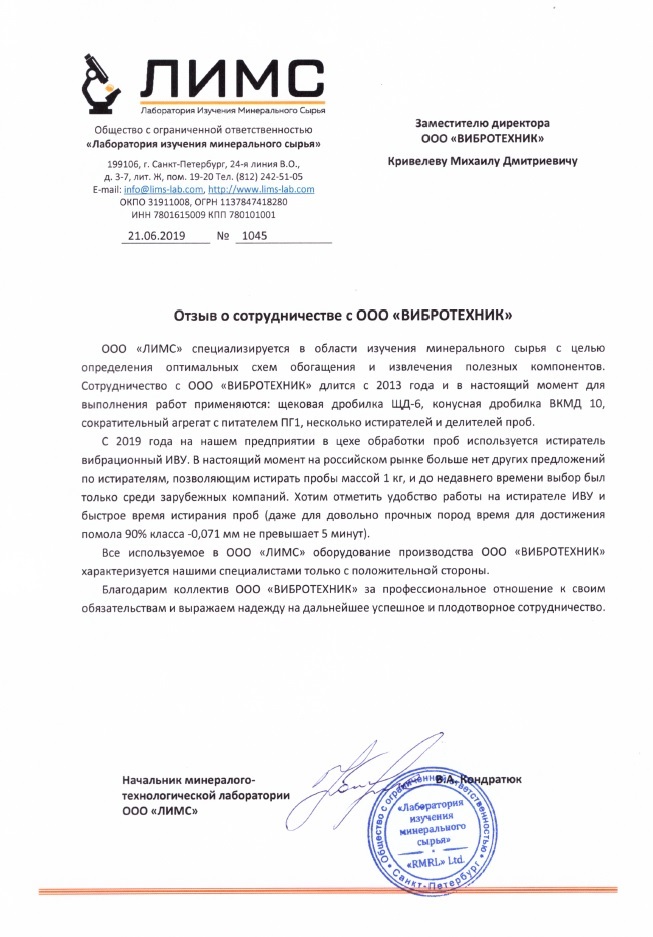

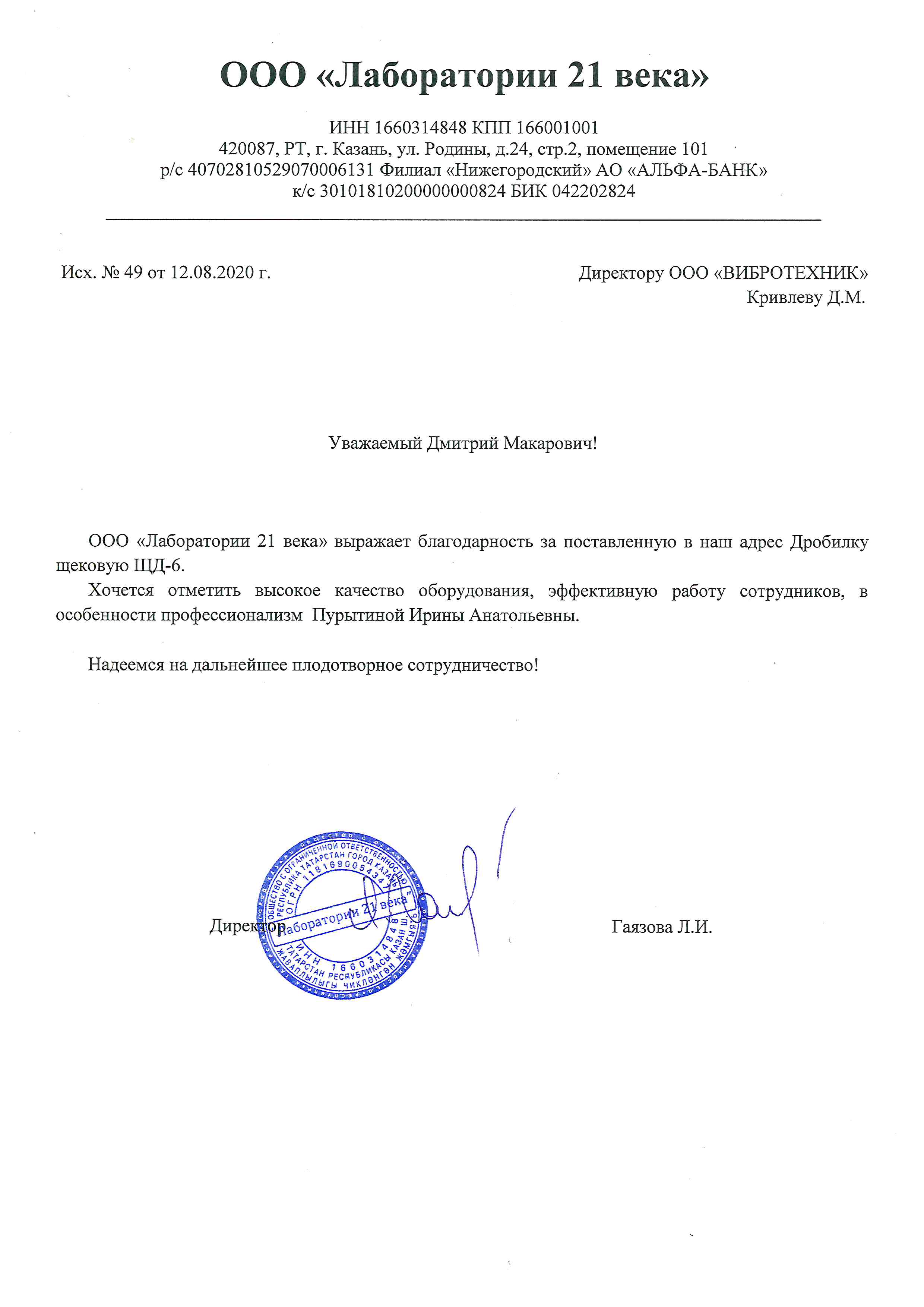

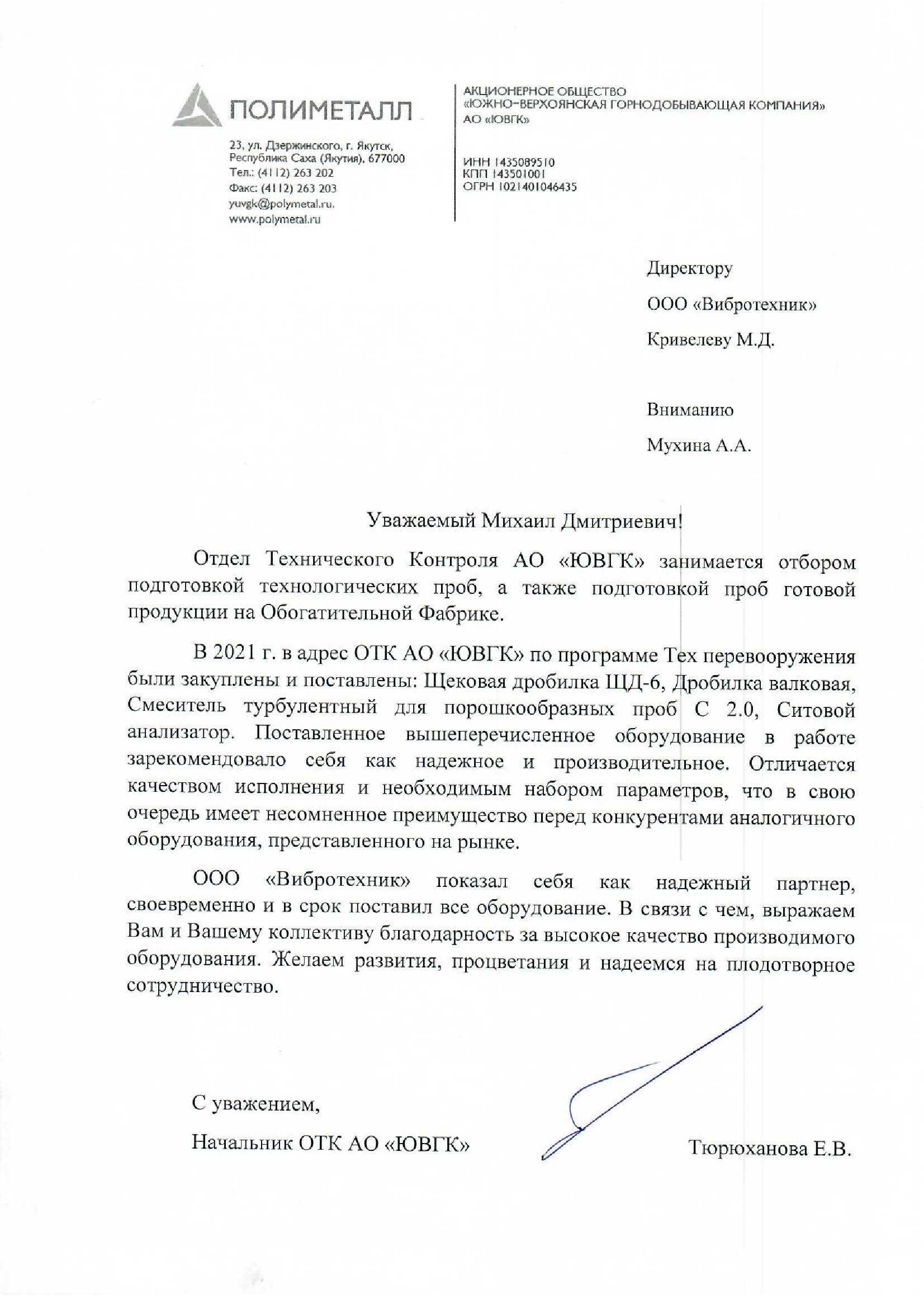

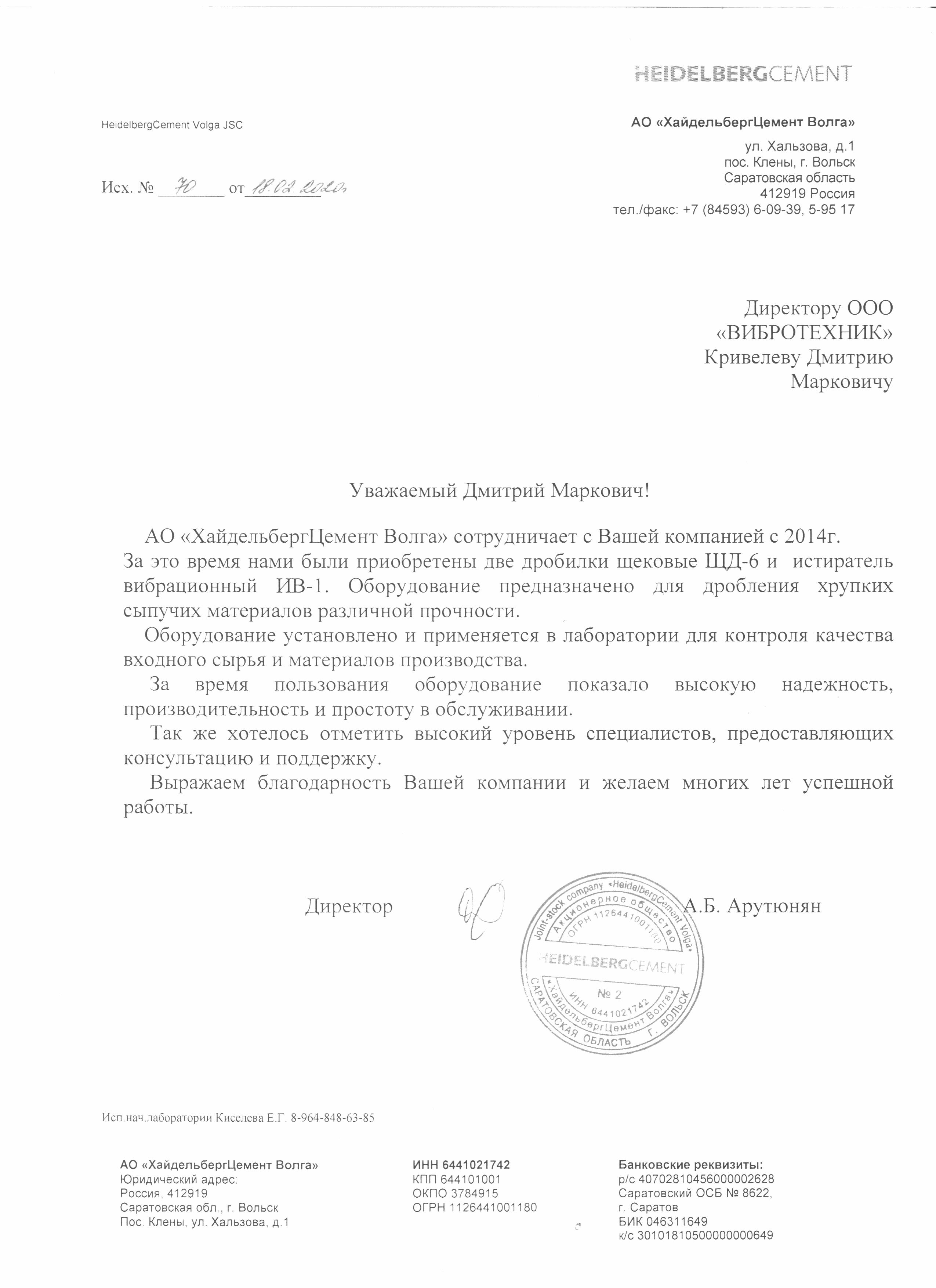

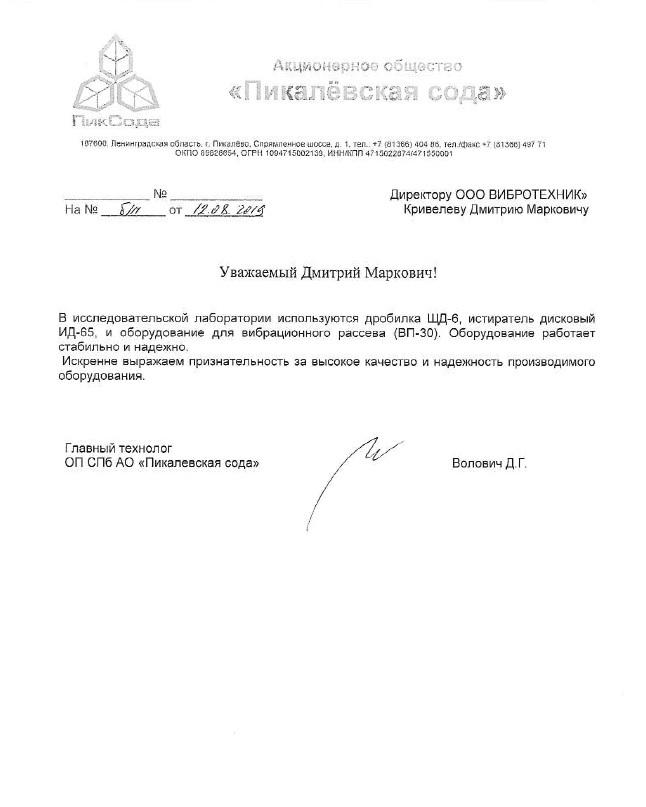

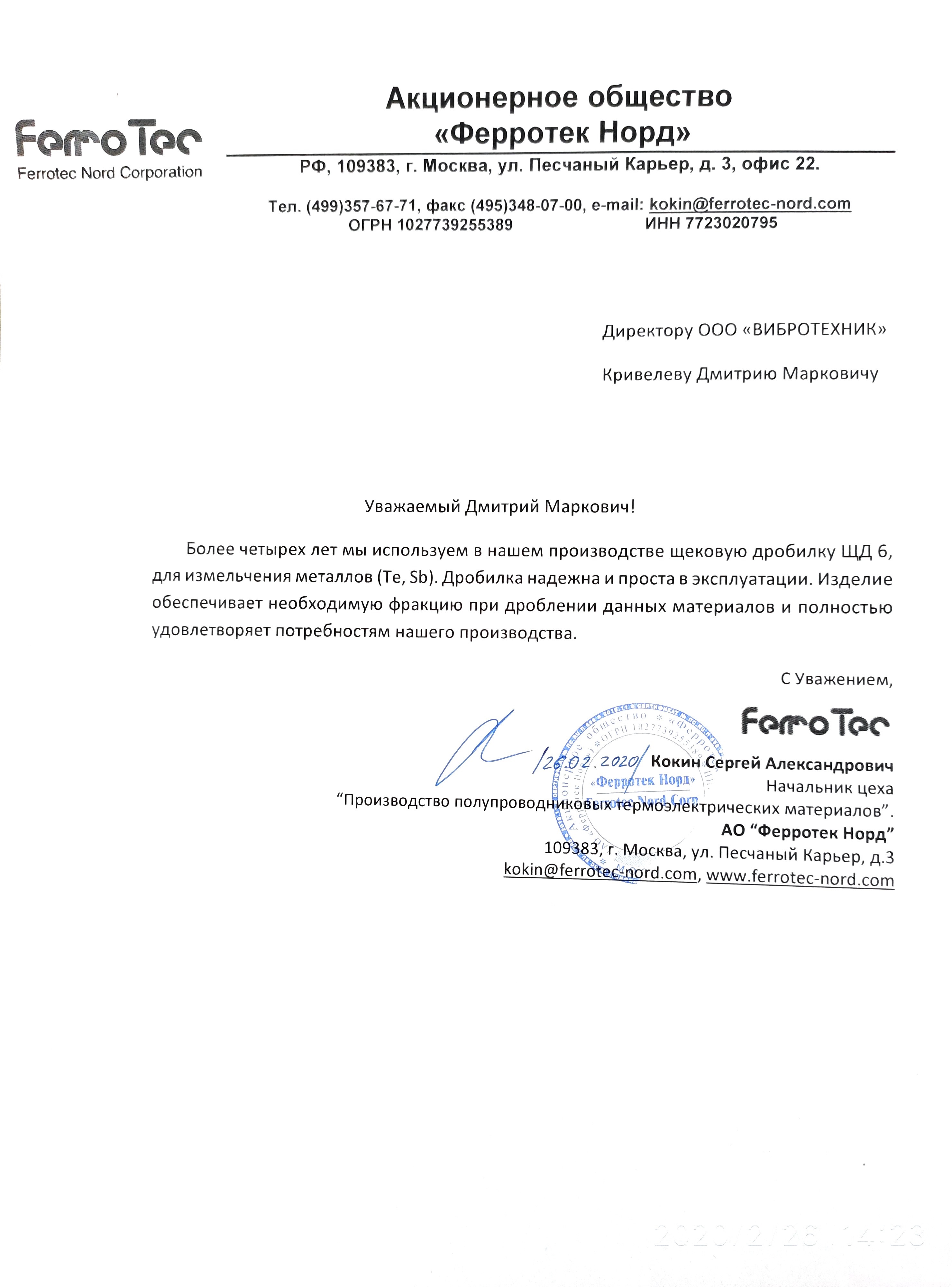

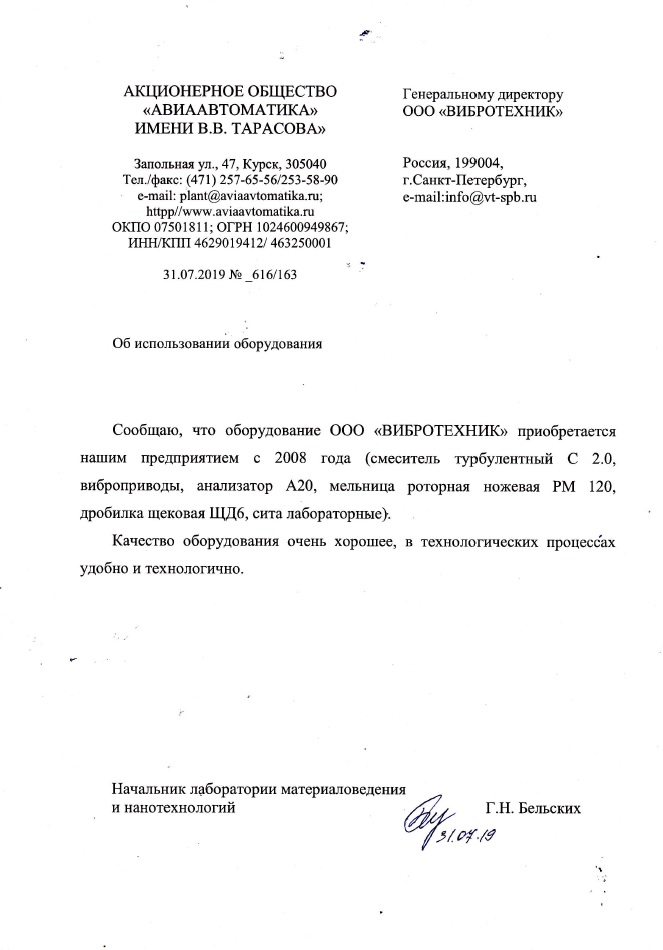

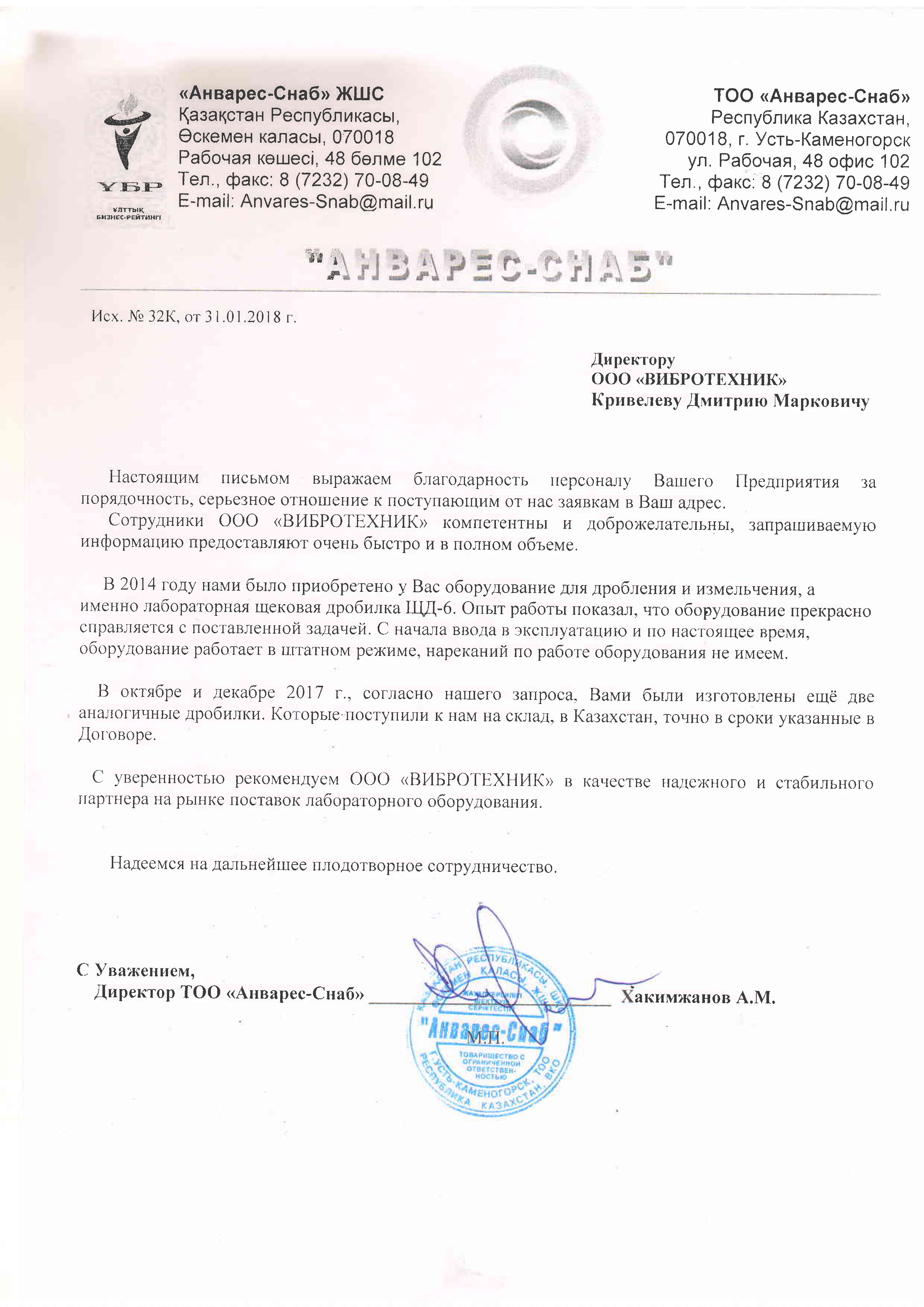

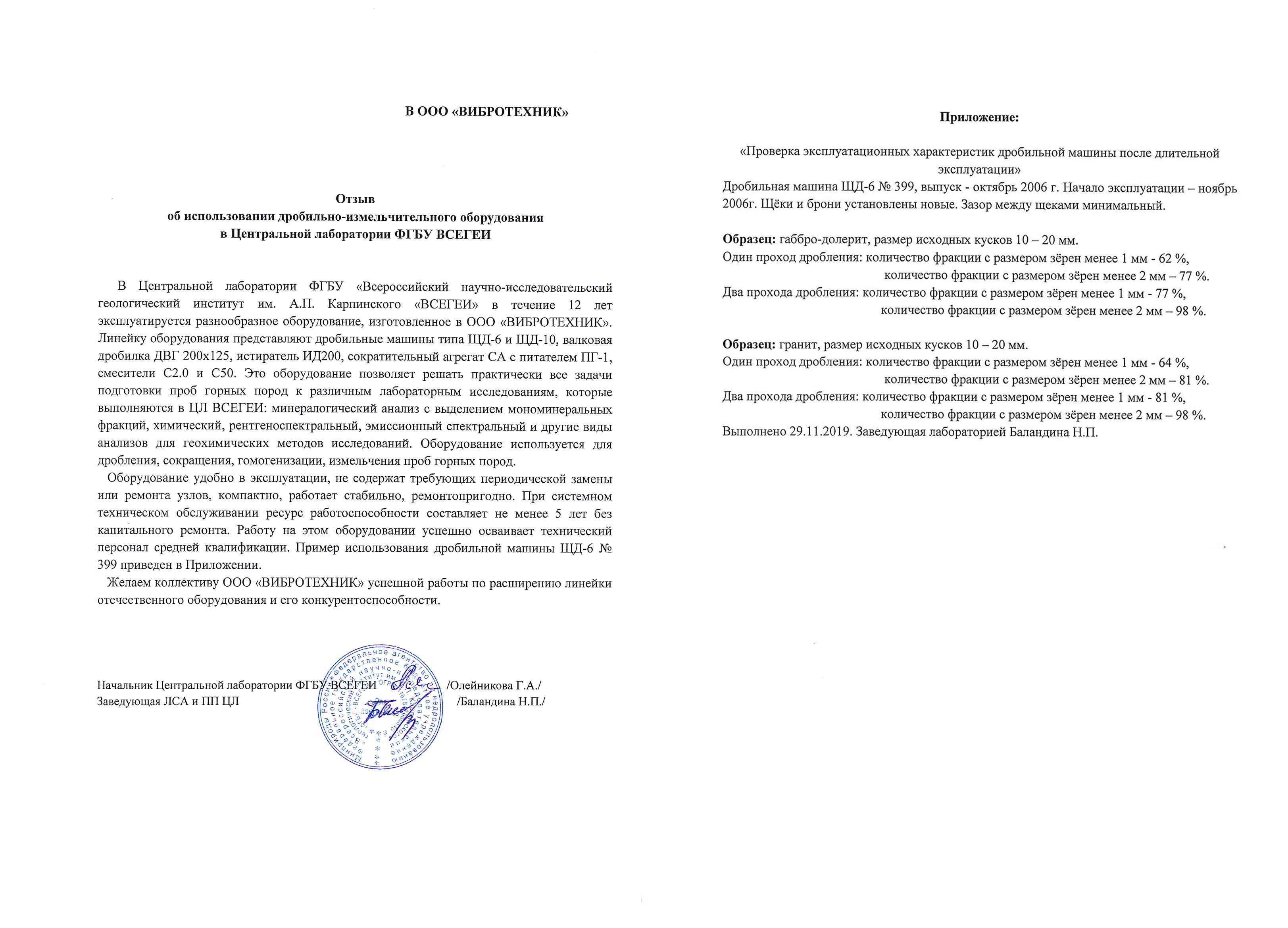

Icon Отзывы

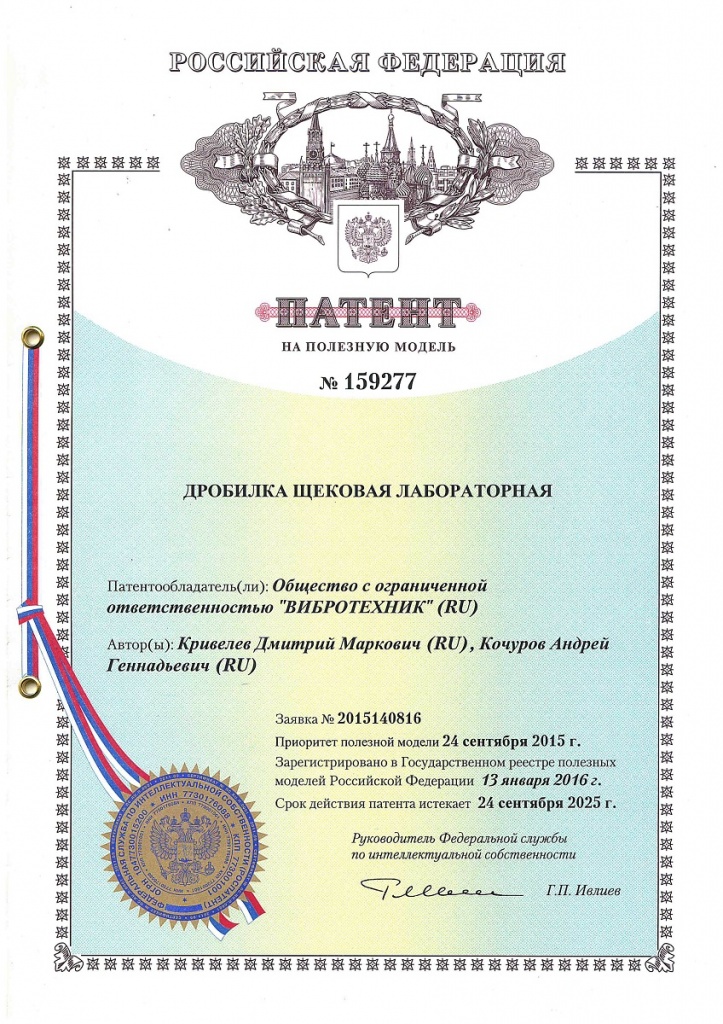

Icon Патенты
Icon Награды
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Размеры загрузочного окна, мм 60х100
Крупность исходного материала, мм, не более 50
Диапазон регулировки выходной щели, мм 2-20
Усредненный размер частиц продукта при минимальной щели, мм 90%<2,0
Производительность, кг/ч, не более 200
Объем приемной емкости/бака, л 2 / 10
Мощность электродвигателя, кВт 1,1
Напряжение питания, 50 Гц, В 380
Габаритные размеры, мм (Длина х Ширина х Высота/ с тумбой) 640х340х600 / 1100
Масса/с тумбой, кг 130 / 160
Материал щек - чугун / сталь ЧХ16М2/110Г13Л
Преимущества
Pic
ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.

УДОБСТВО ОЧИСТКИ

Быстросъемный загрузочный бункер. Наличие технологического отверстия в корпусе для продувки дробилки.

БЕЗОПАСНОСТЬ ОБСЛУЖИВАНИЯ

Все вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала

МАЛЫЕ ГАБАРИТЫ

Небольшие размеры и вес дробилки позволяют ее использовать в качестве настольного оборудования.

УДОБСТВО РЕГУЛИРОВКИ

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивают надежную фиксацию заданного зазора.

Pic
Pic
Приемная емкость

Дополнительная комплектация опорной тумбой с приемной емкостью объемом 10 л.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г.

Pic

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Кремний ЩД 6/11 Дробилка щековая лабораторная ЩД 6 50 1 - 5 Протокол
Активная окись алюминия ЩД 6/17 Дробилка щековая лабораторная ЩД 6 D=4-6, L=4-15 0,56 - 2 Протокол
Зостерин-ультра ЩД 6/60 Дробилка щековая лабораторная ЩД 6 8x8x8 Протокол
Висмут ЩД 6/33 Дробилка щековая лабораторная ЩД 6 60х45х18 3 - 10 Протокол
Брусит ЩД 6/6 Дробилка щековая лабораторная ЩД 6 50х35х30 0,3 - 1,5 Протокол
Описание устройства

ЩД 6 - щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание и шатун, приемная емкость и электродвигатель.

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне. Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Принцип работы

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Верхняя поверхность щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала - при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.

Продукт дробления собирается в приемную емкость, расположенную под зоной разгрузки.

Pic

Рабочая зона ЩД 6

Pic

Пульт управления ЩД 6

Pic

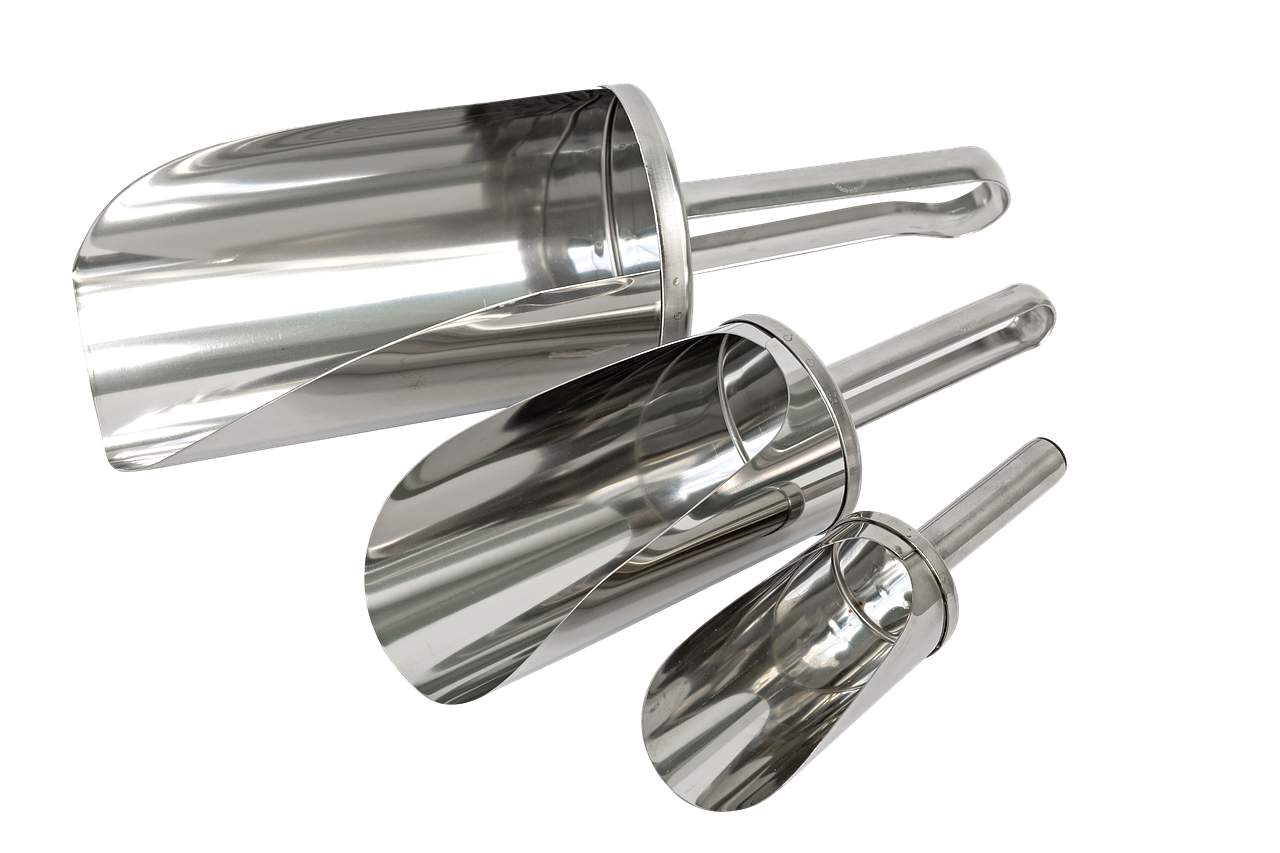

Загрузочные совки

Pic

ЩД 6 на опорной тумбе с БПУ с зонтом

Варианты исполнения
  • Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).
  • Дополнительная комплектация патрубком для продувки.
  • Дополнительная комплектация Блоком пылеулавливания БПУ с зонтом.
  • Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
