Дробильно-сократительный агрегат на базе ЩД 15

Базовый
комплект
Состав комплекта:

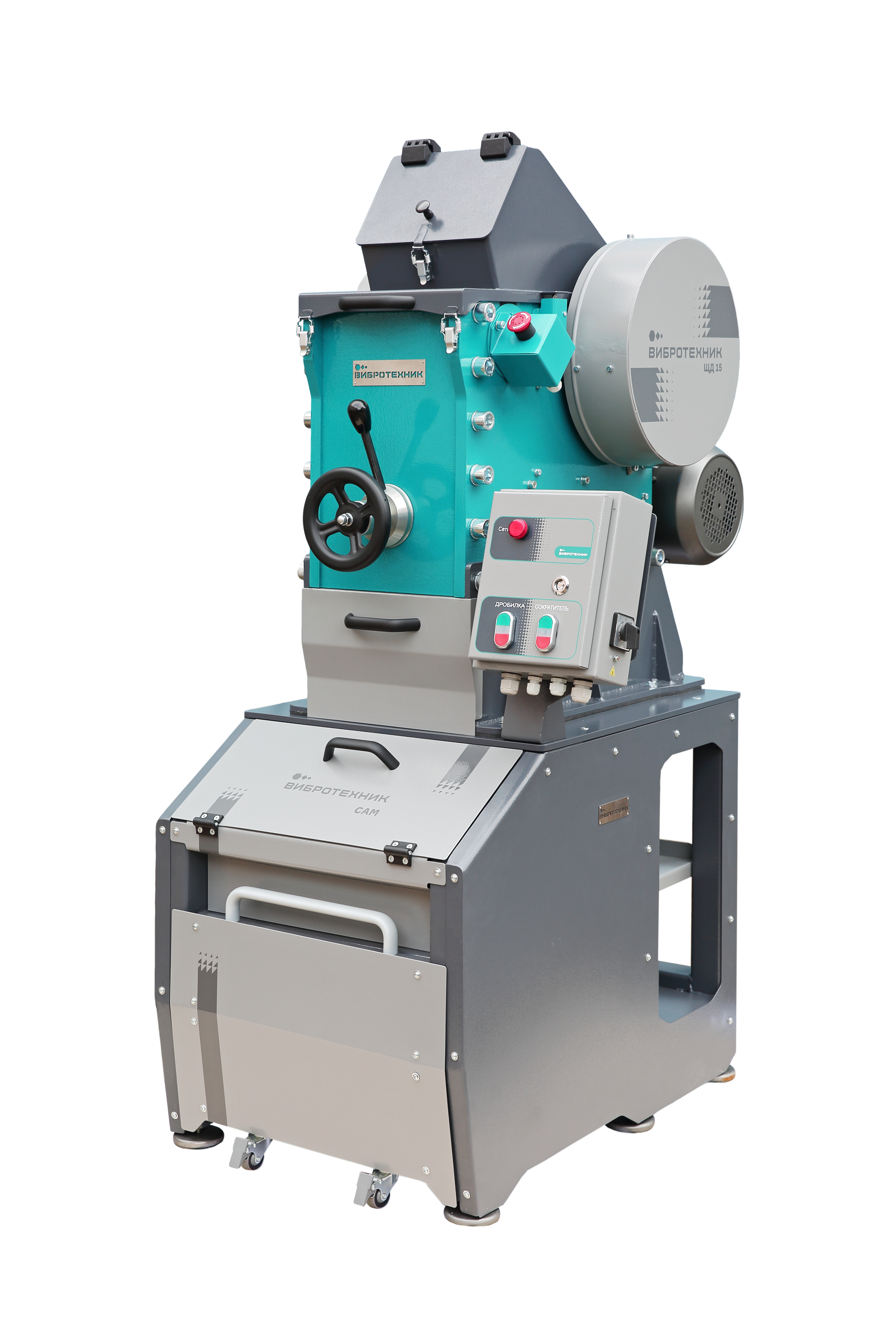

Дробильно-сократительный агрегат на базе ЩД 15
1139000.00р.
- Сократитель САМ;
- Дробилка ЩД 15;
- Совмещенный пульт управления СМПУ-09;
- Изготовление тары и упаковка.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Размер загрузочного окна в зоне дробления, мм 150х250
Крупность исходного материала ЩД, мм, не более* 110
Твердость дробимого материала, не более 7 ед. по Моосу
Диапазон регулировки разгрузочной щели, мм 1-25
Степень сокращения от 1/2 до 1/100
Размер частиц продукта дробления при минимальной щели, мм 90%<1
Производительность, кг/ч, не более* 200
Мощность электродвигателя ЩД, кВт 5,5
Мощность мотор-редуктора САМа, кВт 0,02
Напряжение питания, 50 Гц, В 380
Полный / полезный объем выкатной приемной емкости, л 19 / 12,5
Габаритные размеры, мм (Длина х Ширина х Высота) 1110х760х1605
Масса, кг 665
Материал щеки - чугун ЧХ16М2
Модель пульта управления СМПУ-09

*Зависит от твердости материала и величины разгрузочной щели
Преимущества
ДСА на базе ЩД 15.png
ОДНОВРЕМЕННОЕ ДРОБЛЕНИЕ И СОКРАЩЕНИЕ

Объединение Щековой дробилки ЩД 15 и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина»
обеспечивает высокую производительность
дробления.
Дробление от 110 мм до 1 мм за один проход
(90%).
Электродвигатель мощностью 5,5 кВт, а
также маховик и шкив увеличенной массы
позволяют дробить материалы твердостью до 7 ед. по Моосу.
Блок тарельчатых пружин позволяет
регулировать дробящее усилие, а также
предохраняет дробилку от поломок.

ТОЧНОСТЬ СОКРАЩЕНИЯ

Равномерное вращение патрубка сократителя гарантирует точность сокращения.

БЕЗОПАСНОСТЬ РАБОТЫ

Боковыми панелями сократителя ограничен
доступ к вращающимся элементам.
Концевые микровыключатели исключают
запуск дробилки с откинутым загрузочным
бункером.
Аварийная «Стоп-кнопка» для экстренной
остановки работы.

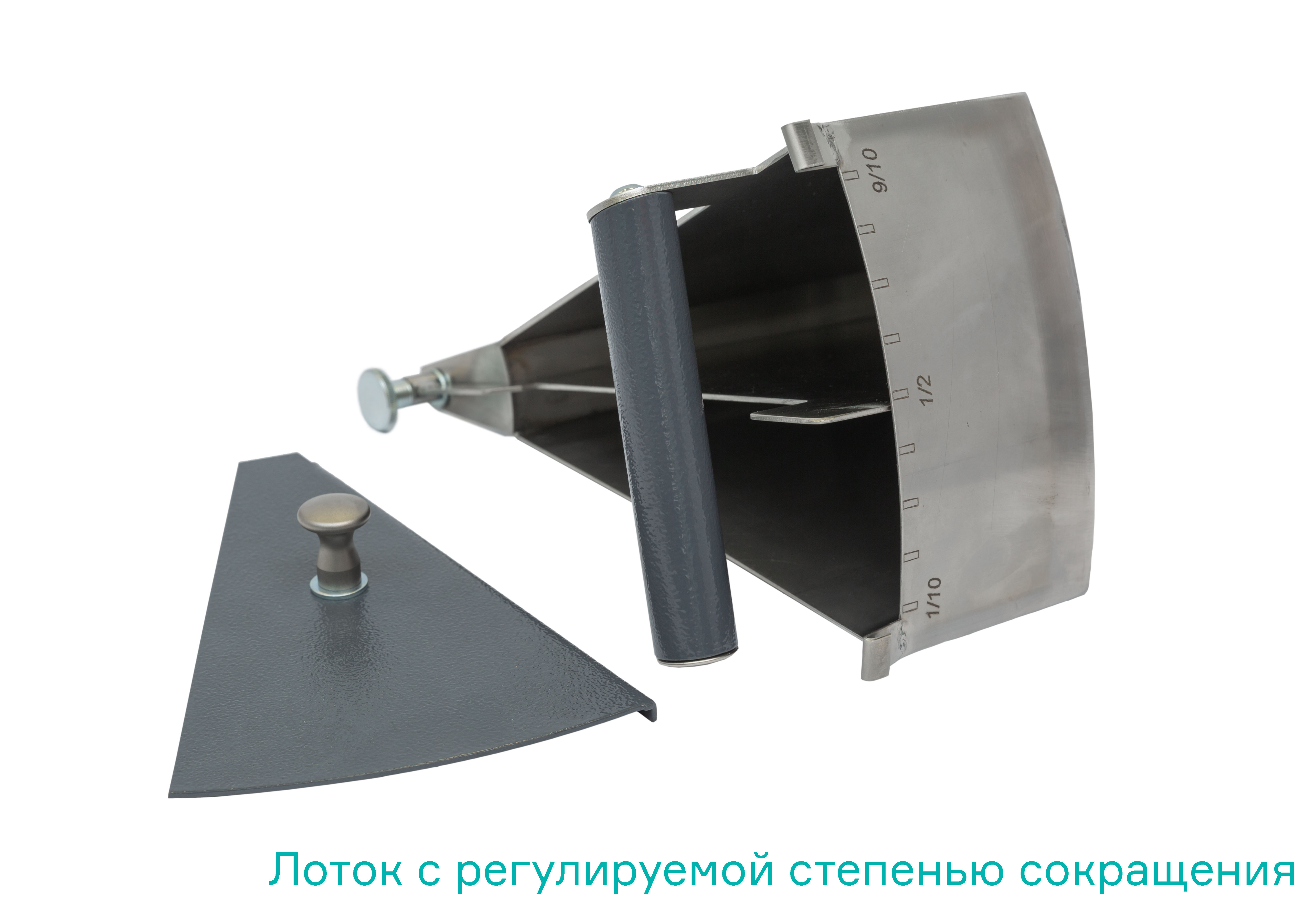

РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ

Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% от общего объема пробы.

Pic
ПРИЕМНАЯ ЕМКОСТЬ

Разгрузка остатков пробы в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.

РАЗЛИЧНЫЕ ЛОТКИ

Комплектация четырьмя типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5 % пробы;
  • лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.
Пульт управления исключает запуск щековой дробилки при выключенном сократителе.


Описание устройства

Агрегат САМ с ЩД 15 состоит из двух частей:

Дробилки щековой ЩД 15 и Сократителя САМ. На плите сократителя установлена ЩД 15 и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

Принцип работы

Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку поступает на вращающийся патрубок сократителя, из которого разгружается в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.

Так как скорость вращения патрубка постоянна, проба распределяется по лоткам пропорционально занимаемой ими площади, а остаток пробы разгружается в пробоприемник.

В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.


Pic

Устройство ДСА на базе ЩД 15

Pic

Пробоприемник сократителя с лотком на 25%

Pic

Загрузочные совки 1,2 л
