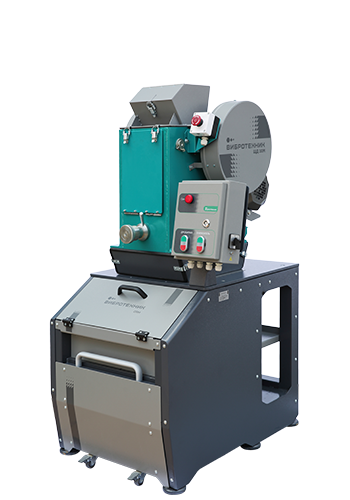

Дробильно-сократительный агрегат на базе ЩД 10М

Меню Меню раздела
Скрыть меню
Базовый
комплект
Сопутствующие
товары
Состав комплекта:
Дробильно-сократительный агрегат на базе ЩД 10М
1 638 500 ₽

- Дробилка ЩД 10M;
- Сократительный агрегат САМ;
- Совмещенный пульт управления СМПУ-08;
- Изготовление тары и упаковка.
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Совмещенный пульт управления СМПУ-08
78 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм
0,7-1,5
Размер частиц продукта дробления при минимальном зазоре между щекам, мм 90%<2,5
Крупность исходного материала дробилки, мм, не более* 70
Твердость исходного материала, не более 8 ед. по Моосу**
Технические параметры
Размеры загрузочного окна бункера, мм 90х210
Размер загрузочного окна зоны дробления, мм    100х200
Диапазон регулировки зазора между щеками, мм
2,5-35
Степень сокращения
от 1/2 до 1/100
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя дробилки, кВт 2,2
Мощность мотор-редуктора сократителя, Вт 70
Полный/полезный объем приемной емкости на выкатной тележке, л  19/12,5
Габаритные размеры, мм (Длина х Ширина х Высота)
860х760х1390
Масса, кг  460
Материал щеки - чугун/сталь/карбид вольфрама
ЧХ16М2/ 110Г13Л/ WC
Твердость щеки - чугун/сталь/карбид вольфрама
52-55/ 31-32 HRc/1180-1280 HV
Материал брони - инструментальная сталь 65Г
Твердость брони, HRc  31-32
Модель пульта управления  СМПУ-08

*Зависит от физических свойств материала и величины разгрузочной щели.
**При условии установки щек из карбида вольфрама.
Преимущества
Дробильно-сократительный агрегат на базе ЩД 10М ВИБРОТЕХНИК
ОДНОВРЕМЕННОЕ ДРОБЛЕНИЕ И СОКРАЩЕНИЕ

Объединение Щековой дробилки ЩД 10М и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Дробление от 70 мм до 2,5 мм за один проход.
Электродвигатель мощностью 2,2 кВт позволяет дробить материалы твердостью до 7 ед. по Моосу.
Использование срезного штифта в механизме регулировки зазора между щеками предохраняет механизм дробилки от поломки при попадании в рабочую зону недробимого тела.

ТОЧНОСТЬ СОКРАЩЕНИЯ

Равномерное вращение патрубка сократителя гарантирует точность сокращения.

БЕЗОПАСНОСТЬ РАБОТЫ

Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой. Аварийная «Стоп-кнопка» для экстренной остановки работы.

РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ

Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

Лоток ДСА на базе ЩД 10М ВИБРОТЕХНИК
Приемная емкость ДСА на базе ЩД 10М ВИБРОТЕХНИК
ПРИЕМНАЯ ЕМКОСТЬ

Разгрузка остатков пробы в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.

РАЗЛИЧНЫЕ ЛОТКИ

Комплектация четырьмя типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5% пробы;

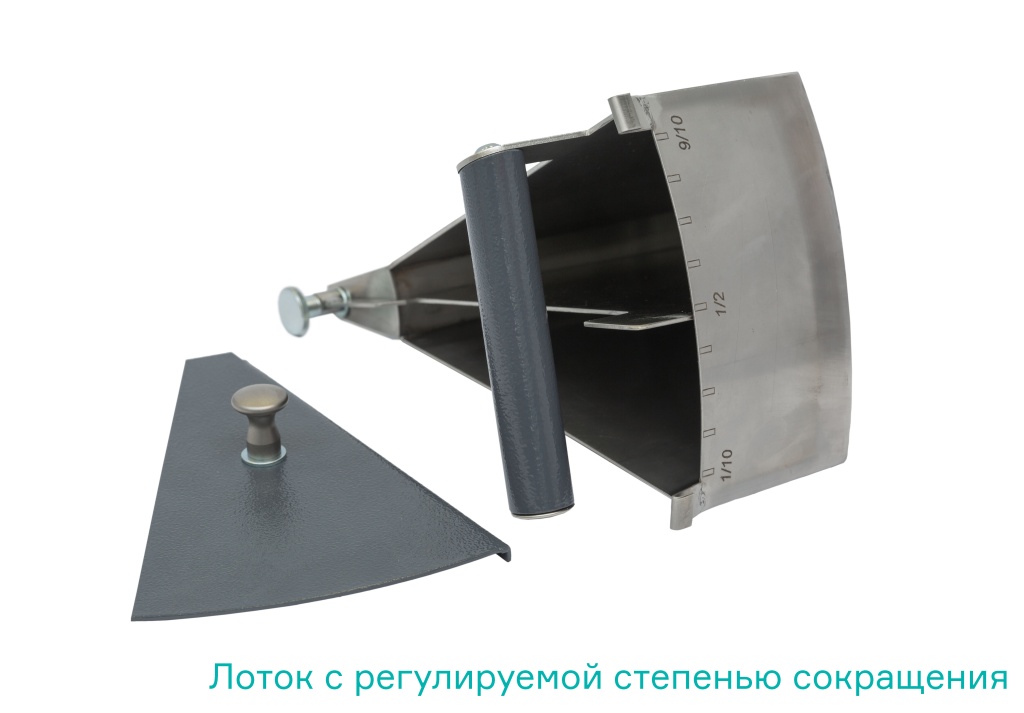

  • лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.
Возможно изготовление лотков других размеров.

Лотки ДСА на базе ЩД 10М ВИБРОТЕХНИК
Пульт управления ВИБРОТЕХНИК
КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.
Пульт управления исключает запуск дробилки при выключенном сократителе.


Описание устройства

Агрегат САМ с ЩД 10М состоит из двух частей: Дробилки щековой ЩД 10М и Сократителя САМ. На плите сократителя установлена ЩД 10М и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

Принцип работы

Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает на вращающийся патрубок сократителя, из которого попадает в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.

Так как скорость вращения патрубка постоянна, проба распределяется по пробоприемнику и лоткам пропорционально занимаемому ими площади. В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.


Pic

Устройство ДСА на базе ЩД 10М

Pic

Пробоприемник сократителя с лотком на 25%

Pic

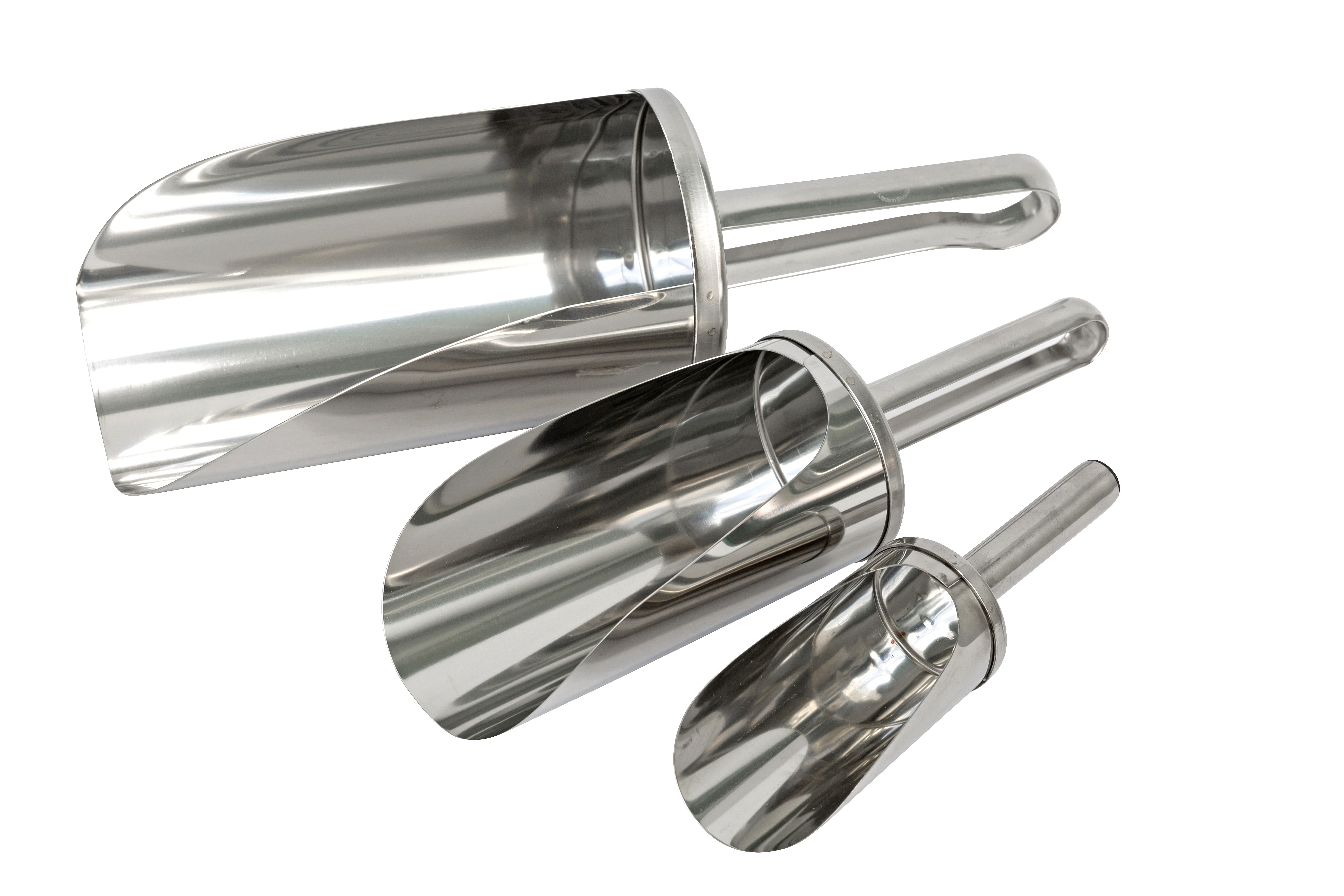

Загрузочные совки 1,2 л
