Протокол проведения испытаний № ИД 175М/43
1. Исходные данные
| Материал |
Габбро-диабаз |
| Твердость |
6-7 по Моосу |
| Влажность |
сухой |
| Насыпная плотность |
1,47 – 1,55 г/см3
|
| Фракционный состав и крупность |
Частицы произвольной формы размером до 10 мм |
2. Задача
| Гранулометрический состав продукта дробления / измельчения |
90 % до 75 мкм |
| Требуемая производительность, товарный класс |
10 кг/час |
3. Оборудование
4. Ход испытаний
| Номер испытания |
4.1. |
| Технологические параметры |
Диски: карбид вольфрама Зазор между дисками: минимальный Подача материала из совка Работа истирателя: «под завалом» - в загрузочной воронке во время измельчения поддерживалось количество материала выше окна в зону измельчения
|
| Вес пробы | 1000 г |
| Продолжительность процесса, общая | 5:49 сек. |
| Подготовительно-заключительные операции | 0,5 мин. |
| Производительность по загрузке (фактическая) |
10,32 кг/час |
Гранулометрический анализ производился на Анализаторе А 20 на базе ВПС. Условия рассева: амплитуда 2,0 мм, продолжительность 10 мин с активаторами рассева, с последующим мокрым рассевом.
Данные по активаторам рассева
| Количество активаторов на сито | |
| Сито 100 мкм | 8 полиуретановых кубов |
| Сито 74 мкм | 5 резиновых шаров Ø20 мм |
| Сито 63 мкм | 5 резиновых шаров Ø20 мм |
| Сито 50 мкм | 5 резиновых шаров Ø20 мм |
| Сито 40 мкм | 7 резиновых шаров Ø20 мм |
| Сито 28 мкм | 10 резиновых шаров Ø20 мм |
5. Гранулометрический состав продукта измельчения
6. Графики гранулометрического и фракционного состава продукта измельчения
6.1 График гранулометрического состава продукта измельчения

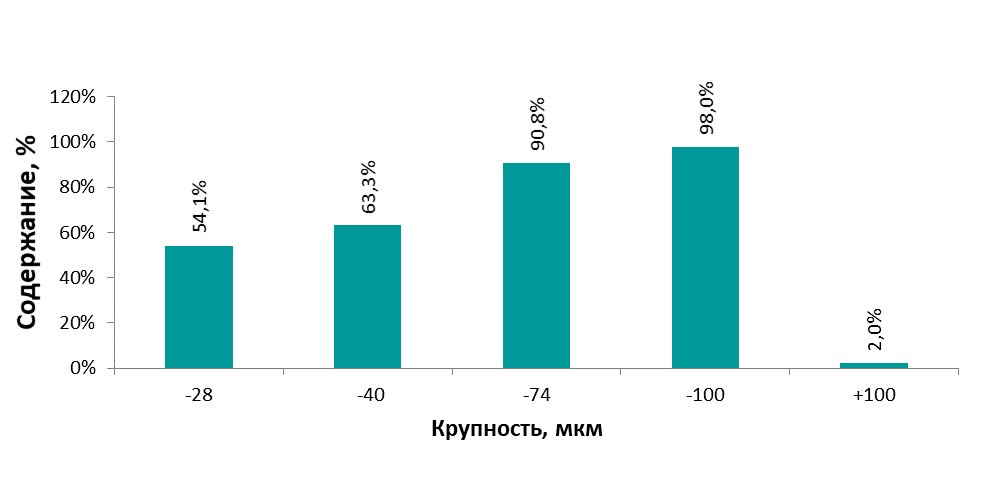

6.2 График фракционного состава продукта измельчения

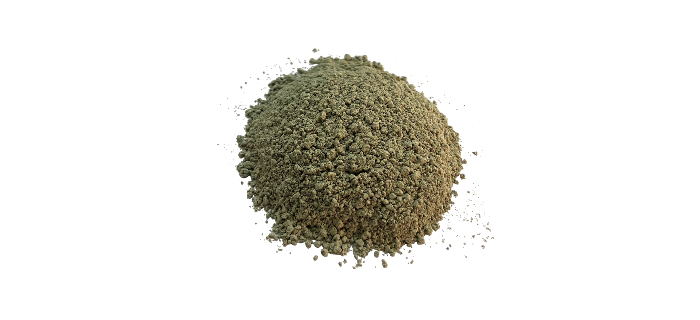

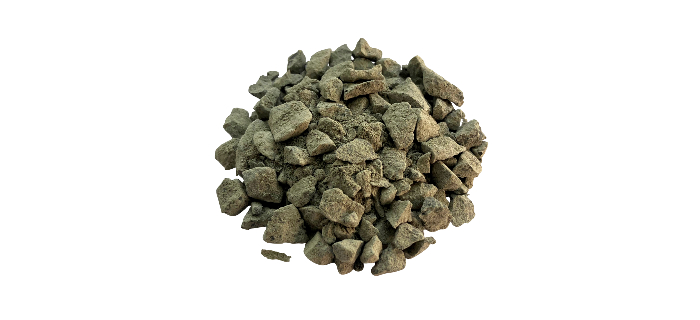

6. Исходный материал / Продукт измельчения
