Истиратель дисковый ИД 175М

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель дисковый ИД 175М в сборе
660 000 ₽

Изготовление тары и упаковка
3 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Состав комплекта:
Истиратель дисковый ИД 175М (рекомендуемый комплект)
1 193 000 ₽
- Базовый комплект;
- Опора питателя ПГ 1;
- Питатель ПГ 1;
- Тумба Т 70;
- Комплект дисков (2 шт.);
- Дополнительная ёмкость приемная (2.0 л);
- Совок загрузочный (большой);
- Тара и упаковка.

Стоимость по запросу

Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
ЗИП: Комплектующие изделия:
Электродвигатель 2,2 кВт, 1 500 об./мин., ~ 380 В
8 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Совок загрузочный (0,74 л)
6 800 ₽
Ёмкость приемная (2.0 л)
50 000 ₽
Тумба Т 70
105 000 ₽
Опора питателя ПГ 1
41 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Icon Фото
Icon Видео
Icon Отзывы
Icon Патенты
Icon Награды
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло, соль

Pic Pic PicPic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта истирания при минимальном зазоре между дисками, мкм 40-50
Размер частиц продукта истирания при минимальном зазоре между дисками, мкм 90%<71
Крупность исходного материала, мм, не более* 10
Твердость исходного материала, не более 8 ед. по Моосу**
Производительность, кг/ч* 5-100
Технические параметры
Размеры загрузочного окна, мм 80х165
Размер загрузочного окна в зоне
истирания, мм
11,5хØ32
Диапазон регулировки зазора между дисками, мм
0,07-5,0
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя, кВт 2,2
Частота вращения диска, об/мин. 1500
Полный/полезный объем приемной емкости, л
1,8/1,2
Габаритные размеры, мм (Длина х Ширина х Высота)
695х375х485
Масса, кг  83
Материал дисков - чугун / сталь/
диски из чугуна со вставками из WC
ЧХ16М2 / 20Х13Л / ЧХ16М2 + WC
Твердость дисков - чугун / сталь/
комбинированный диск
53-58 HRC / 31-32 HRC/
Вставки 1180-1280 HV

*Зависит от физических свойств материала и зазора между дисками.
**При использовании дисков с накладками из Карбида вольфрама.
Преимущества
Истиратель дисковый ИД 175М ВИБРОТЕХНИК
ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Использование дисков с рабочими поверхностями двух видов: клиновидной (для предварительного измельчения) и плоской (для доизмельчения);
Увеличена площадь плоской зоны дисков.

УДОБСТВО ОБСЛУЖИВАНИЯ

Смазка подшипникового узла через пресс-масленку.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск истирателя с открытой камерой измельчения.

ПРИЕМНАЯ ЕМКОСТЬ

Комплектация быстросъемной приемной емкостью объемом 2,0 л.

ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ

Благодаря своим малым габаритам и энергоемкости, подходит для лабораторного применения.

УДОБСТВО РЕГУЛИРОВКИ

Регулировочное устройство размещено рядом с камерой измельчения. Возможность регулировки при включенном электродвигателе позволяет выставить минимальный зазор между дисками.

Истиратель дисковый ИД 175М ВИБРОТЕХНИК
Истиратель дисковый ИД 175М ВИБРОТЕХНИК
БЫСТРАЯ ОЧИСТКА

Исключены зазоры между неподвижным диском и откидной камерой. Между подвижным диском и корпусом предусмотрен зазор для очистки и продувки от остатков материала.

ВСТРОЕННЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Встроенный пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту электродвигателя от перегрузки.

Истиратель дисковый ИД 175М ВИБРОТЕХНИК
Истиратель дисковый ИД 175М ВИБРОТЕХНИК
ОТКИДНАЯ РАБОЧАЯ КАМЕРА

Откидная рабочая камера обеспечивает быстрый доступ к подвижному и неподвижному дискам для их очистки или замены.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижный и неподвижный диски ИД 175 изготовлены из высокопрочного серого чугуна ЧХ16М2 или стали 110Г13Л, взаимозаменяемы, а также могут быть развернуты на 180°.
Возможно изготовление дисков с накладками из карбида вольфрама, что повышает ресурс дисков в несколько раз.

Диски Истирателя дискового ИД 175М ВИБРОТЕХНИК

ИД 175М с ПГ 1 ВИБРОТЕХНИК
КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

Дополнительная комплектация ИД 175М Питателем вибрационным ПГ 1 обеспечивает:

  • регулировку и увеличение производительности (до 20%);
  • снижение износа рабочих органов;
  • снижение уровня пыления;
  • разгрузку оператора.

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Уголь ИД 175М/12-1 Истиратель дисковый ИД 175М 5 - 8 0,6 - 2,36 Протокол
Гранит ИД 175М/14 Истиратель дисковый ИД 175М 5 0,5 - 1 Протокол
Калия нитрат ИД 175М/18 Истиратель дисковый ИД 175М 0,5 0,125 Протокол
Антрацит ИД 175М/19 Истиратель дисковый ИД 175М 4 0,2 Протокол
Описание устройства

В дисковом истирателе измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига.

В состав истирателя входит: откидная камера с загрузочной и разгрузочной воронками, приемная емкость, истирающие диски, корпус с приводным валом, основание и электродвигатель.

Крупность частиц конечного продукта определяется зазором между торцевыми поверхностями дисков (щелью). Регулировка расстояния между дисками осуществляется перемещением вала с подвижным диском в осевом направлении.

Рабочая камера истирателя образована внутренней поверхностью откидной камеры и  рабочими поверхностями истирающих дисков. Торцевая поверхность дисков на периферии плоская, а вблизи центра имеет сложную клиновидную форму (клиновидная поверхность). Выбранные размеры и углы наклона впадин и зубцов обеспечивают высокую эффективность измельчения и снижают величину нагрузок на детали и узлы в процессе измельчения.

Принцип работы

Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в откидной камере и центре неподвижного диска поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются через разгрузочную воронку в приемную емкость.

Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между дисками).

ВНИМАНИЕ! Из-за теплового расширения вала возможно уменьшение зазора между дисками на 0,2 мм, что необходимо учитывать для исключения соприкосновения дисков при работе на минимальном зазоре.

Pic

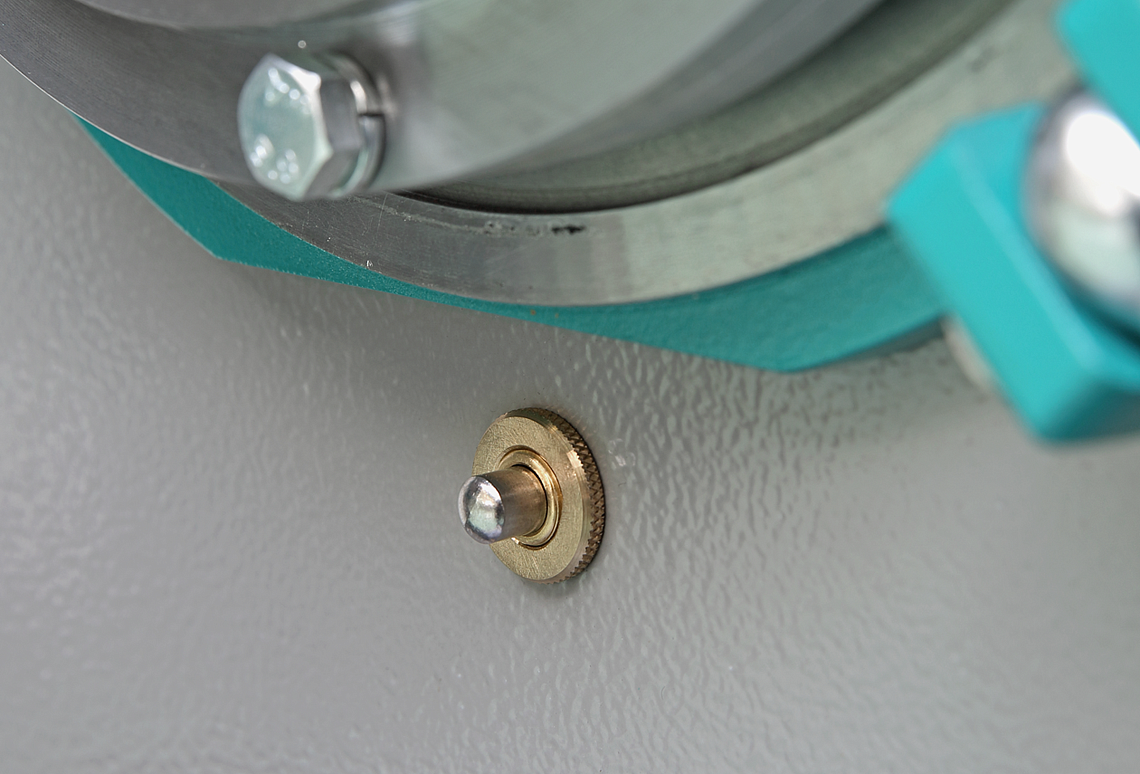

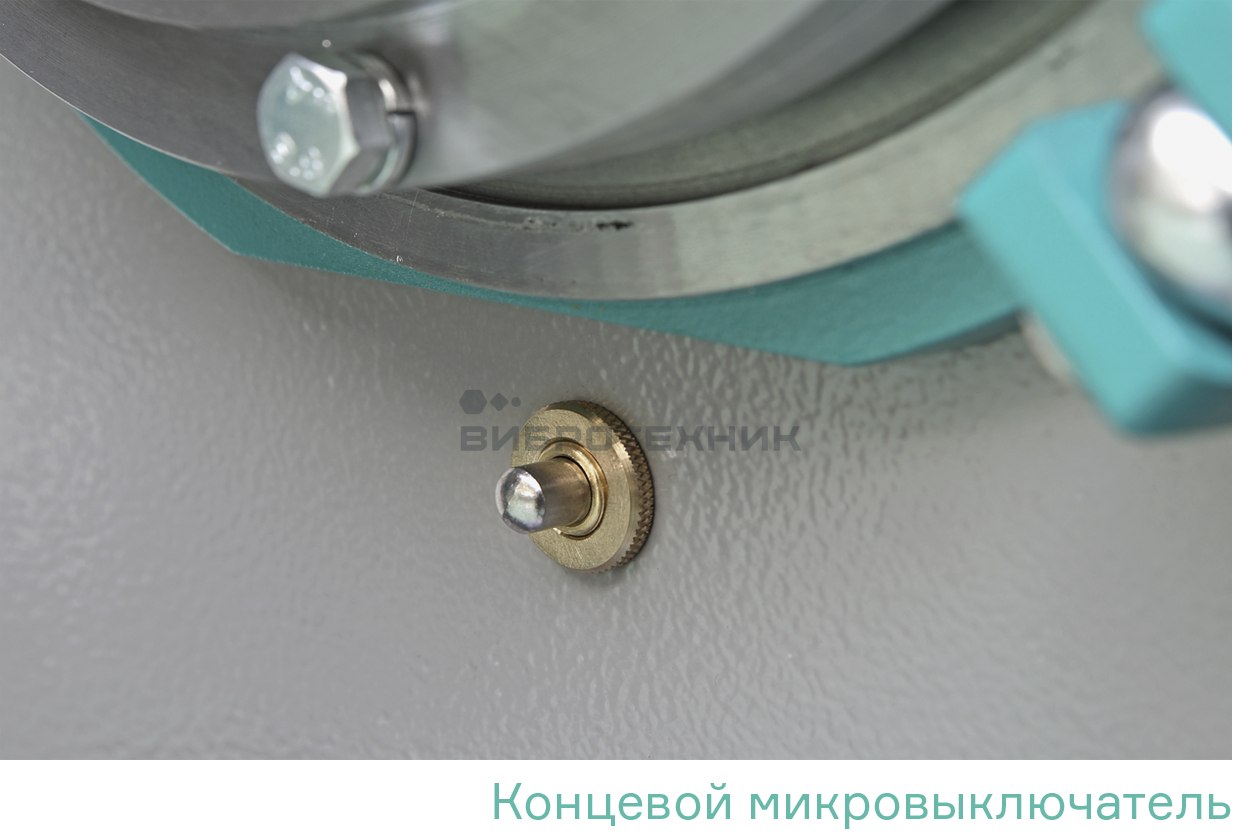

Концевой микровыключатель

Pic

Отверстие для контроля зазора между дисками

Pic

Приемная емкость объемом 2.0 л.

Pic

Истиратель дисковый ИД 175М на Тумбе Т 70

Pic

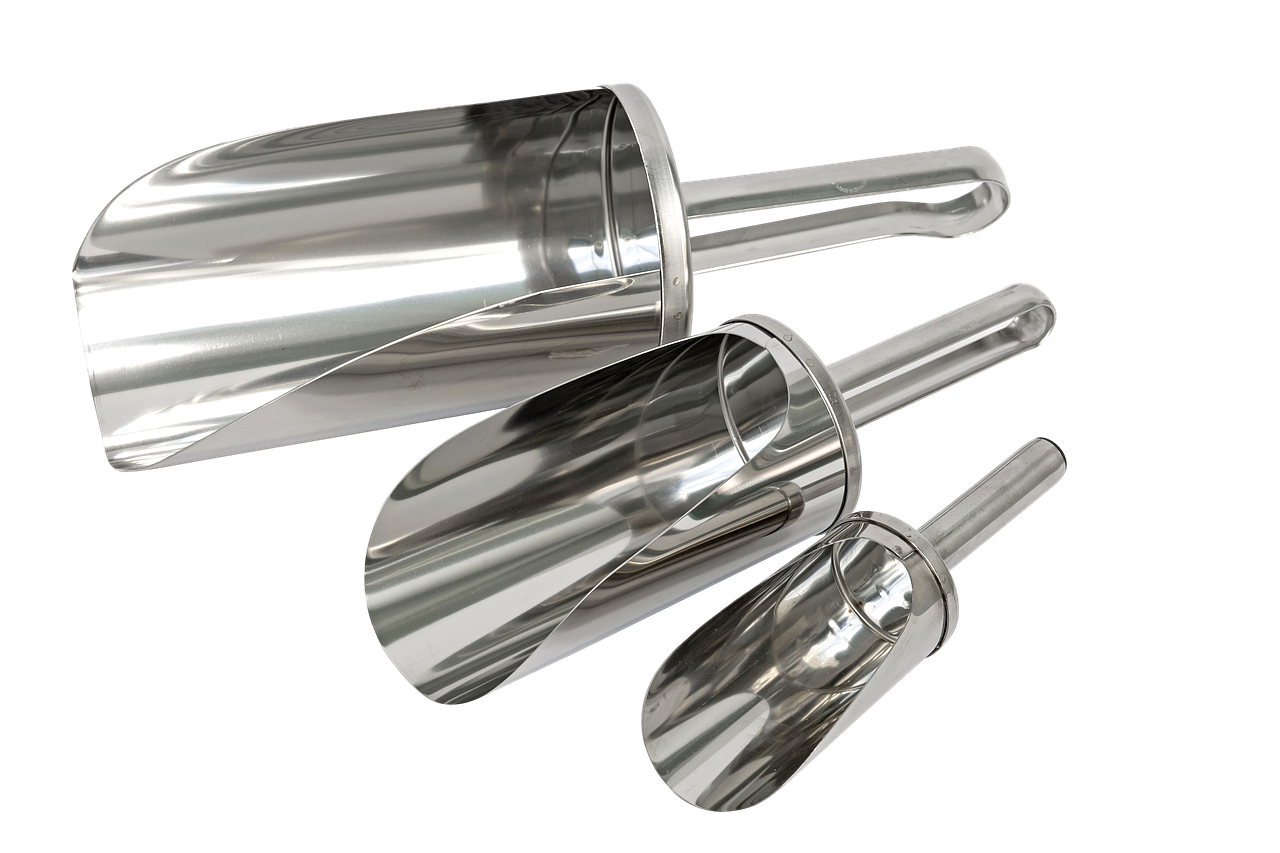

Загрузочные совки объемом 0,07 л. и 1,2 л.
