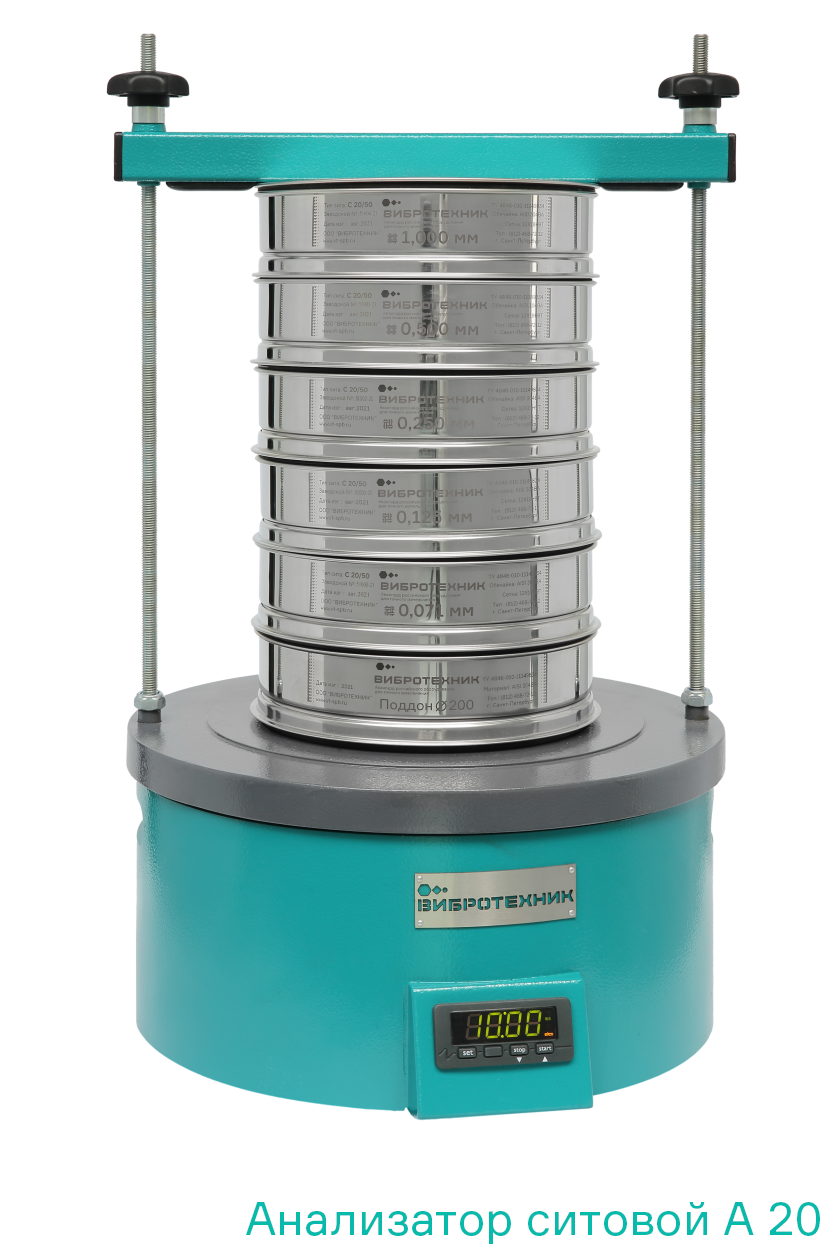

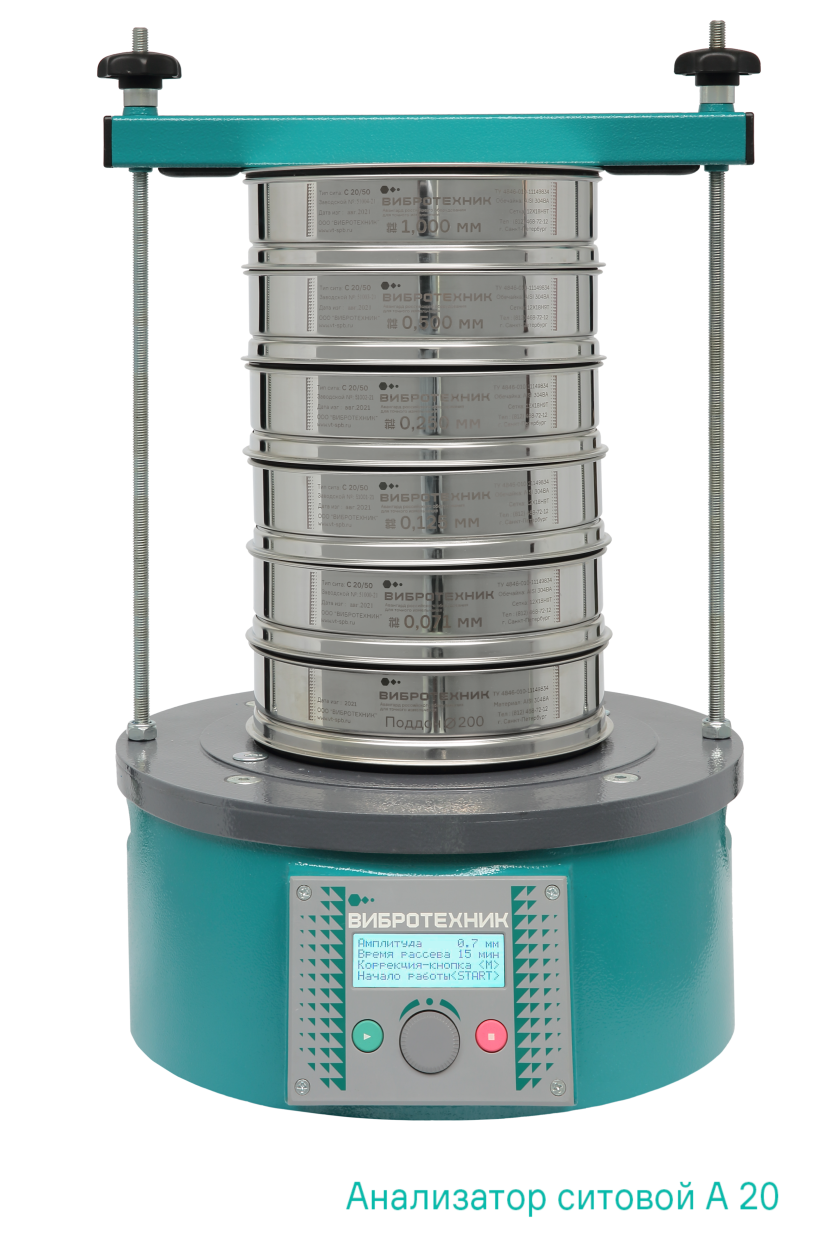

Анализатор ситовой А 20

Меню Меню раздела
Скрыть меню
Базовый
комплект
Сопутствующие
товары
Состав комплекта:

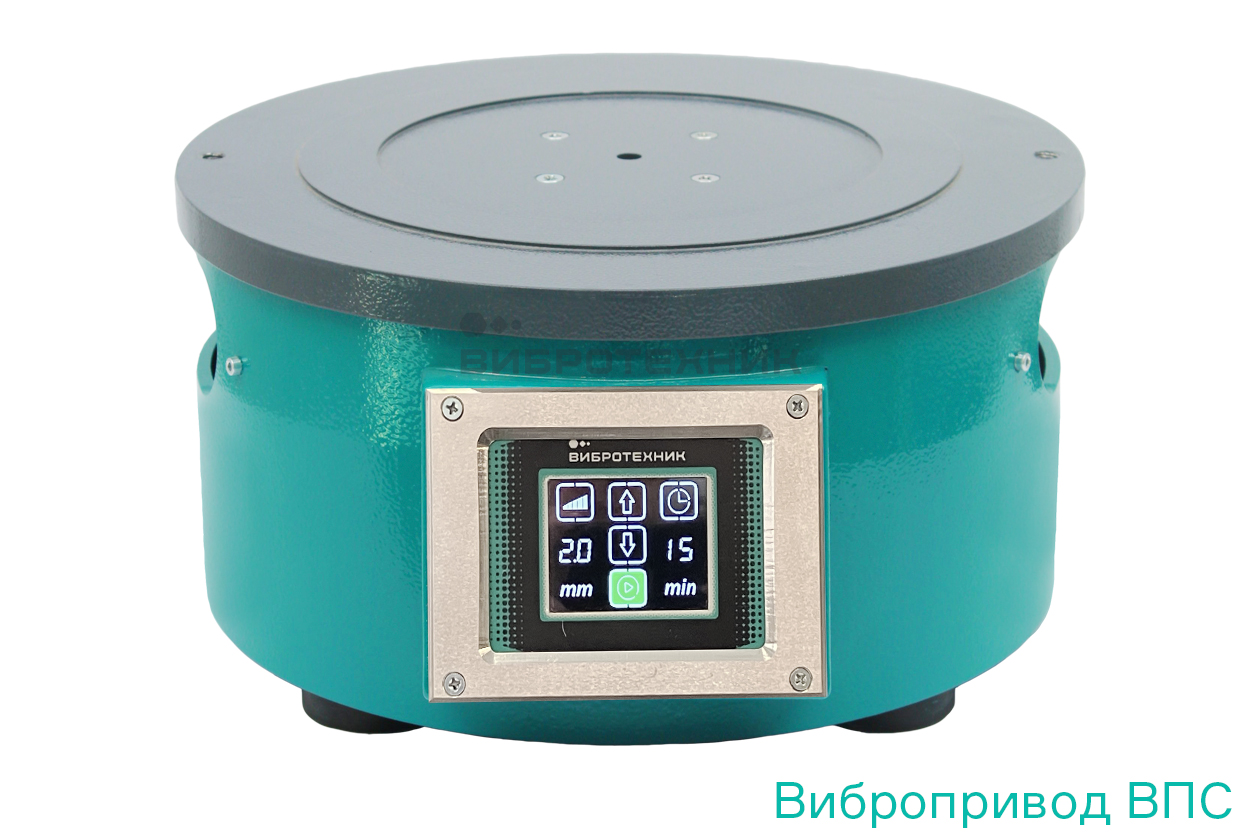

Вибропривод ВПС
340 000 ₽
Вибропривод ВП 30Т
196 000 ₽
Устройство крепления сит
11 500 ₽
Поддон диаметром 200 мм
7 000 ₽
Крышка диаметром 200 мм
2 500 ₽
Тара и упаковка
3 200 ₽
Сформируйте заказ на сита последовательно выбирая размеры ячеек/отверстий и материал. ВНИМАНИЕ: возможна одновременная установка не более 8 сит.
Сетка
Перфорация

*Возможно изготовление сит с иными размерами отверстий

Итоговая стоимость:
0 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Кольцо промежуточное диаметром 200 мм
3 700 ₽
Тумба Т 80
107 000 ₽
Совок загрузочный (0,34 л)
5 600 ₽
Комплект активаторов рассева из резины Ø 20 мм (10 шт.)
3 500 ₽
Комплект активаторов рассева из фторопласта Ø 15 мм (10 шт.)
3 500 ₽
Комплект активаторов рассева из стекла Ø 10 мм (10 шт.)
6 000 ₽
Комплект активаторов рассева из полиуретана 10х10х10 мм (10 шт.)
3 500 ₽
Комплект активаторов рассева из диоксида циркония Ø6,5 мм (30 шт.)
3 500 ₽
Комплект активаторов рассева из диоксида циркония Ø10 мм (10 шт.)
3 500 ₽
Комплект активаторов рассева из оксида алюминия Ø6 мм (30 шт.)
3 500 ₽
Комплект активаторов рассева из оксида алюминия Ø10 мм (10 шт.)
3 500 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Отрасли применения

Горнодобывающая
Металлургическая
Пищевая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Pic Pic Pic Pic Pic      PicPicPicPicPic

Характеристики
Параметры Значения
Диаметр сита, мм
200
Количество сит, шт., не более 8
Размер ячеек сетки, мм  0,02-10,0
Размер отверстий перфорированного полотна, мм  0,8-125,0
Тип применяемого вибропривода ВП 30Т, ВПС
Частота колебаний, кол./мин
ВП 30Т 1500
ВПС 900 - 1800*
Амплитуда колебаний (в зависимости от массы пробы и количества сит), мм
ВП 30Т 0,25-0,75*
ВПС 0,1 - 2,0
Напряжение питания, 50 ГЦ, В 220
Длина (диаметр), мм, не более 390
Ширина, мм, не более 350
Высота, мм, не более 760
Масса, кг, не более
ВП 30Т 26
ВПС 46

*Зависит от массы установленных на платформу элементов и веса материала
Преимущества
Анализатор ситовой А 20 ВИБРОТЕХНИК
ЭФФЕКТИВНЫЙ РАССЕВ

Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности - от центра к периферии сита.

РАССЕВ НА 9 КЛАССОВ КРУПНОСТИ

Установка на вибропривод до 8 сит позволяет разделить пробу на 9 классов крупности.

НИЗКИЙ УРОВЕНЬ ШУМА

Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность соединения колонны сит и удобство ее разборки.

Удобство работы

На платформе вибропривода выполнена выборка для установки комплекта сит. Для перемещения анализатора в корпусе вибропривода предусмотрены две ручки.

РАЗЛИЧНЫЕ РЕЖИМЫ РАССЕВА
Анализатор А 20 может формироваться на базе двух типов виброприводов:
13 ВП 30Т и ВПС.png
Устройство крепления сит (УКС) ВИБРОТЕХНИК
Базовое УСТРОЙСТВО КРЕПЛЕНИЯ СИТ (УКС)

  • В основном элементе УКС - траверсе - предусмотрено две направляющие втулки, снижающие вероятность ее перекоса;
  • В маховичках УКС выполнена не сплошная, а скошенная резьба, что исключает необходимость прокручивания маховичков по резьбовым шпилькам и сокращает время фиксации колонны сит;
  • На нижней поверхности прижимной планки нанесено уплотнение, обеспечивающее надежность поджатия колонны сит.
  • ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ РАССЕВА

    Комплектация промежуточными поддонами позволяет производить рассев до четырех проб одновременно.

    Схема Анализатора ситового А 12 ВИБРОТЕХНИК

    Протоколы испытаниЙ
    Материал Номер
    протокола
    Модель
    оборудования
    Исходная
    крупность
    мм
    Конечная
    крупность
    мм
    Ссылка
    на протокол
    Торф А 20/15 Вибропривод ВП 30Т 0,056 - 0,056 Протокол
    Порошок свинцовый А 20/9 Анализатор ситовой А 20 0,15 0,045 - 0,071 Протокол
    Оксид цинка ZnO А 20/25 Анализатор ситовой А 20 0,5 - 15 0,5 - 1 Протокол
    Молибден А 20/26 Анализатор ситовой А 20 5 0,050-0,100 Протокол
    Крахмал А 20/27 Анализатор ситовой А 20 0,250 Протокол
    Описание устройства

    В состав анализатора входят: вибропривод, просеивающая часть (состоящая из комплекта сит, поддона и крышки) и устройство крепления сит.

    Устройство и принцип действия вибропривода описаны в соответствующем разделе страницы «Виброприводы»

    ПОРЯДОК РАБОТЫ

    Материал, подлежащий рассеву, загружается на верхнее сито, после чего комплект сит фиксируется на платформе вибропривода с помощью УКС. При включении анализатора в сеть вибропривод сообщает закрепленным на платформе ситам возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частицы по просеивающей поверхности - от центра к периферии. При этом путь, проходимый частицами, значительно превышает диаметр сита, что повышает эффективность рассева. Частота колебаний равна частоте вращения электродвигателей, а амплитуда колебаний зависит от количества и массы сит с просеиваемым материалом.

    Частицы крупностью больше отверстий в просеивающем элементе сита (надрешетный продукт) остаются на сите, а менее крупные (подрешетный продукт) - просыпаются на сита, расположенные ниже. Частицы крупностью менее отверстий нижнего сита просыпаются на поддон.


    Pic

    Промежуточные кольцо и поддон, крышка, уплотнительное кольцо

    Pic

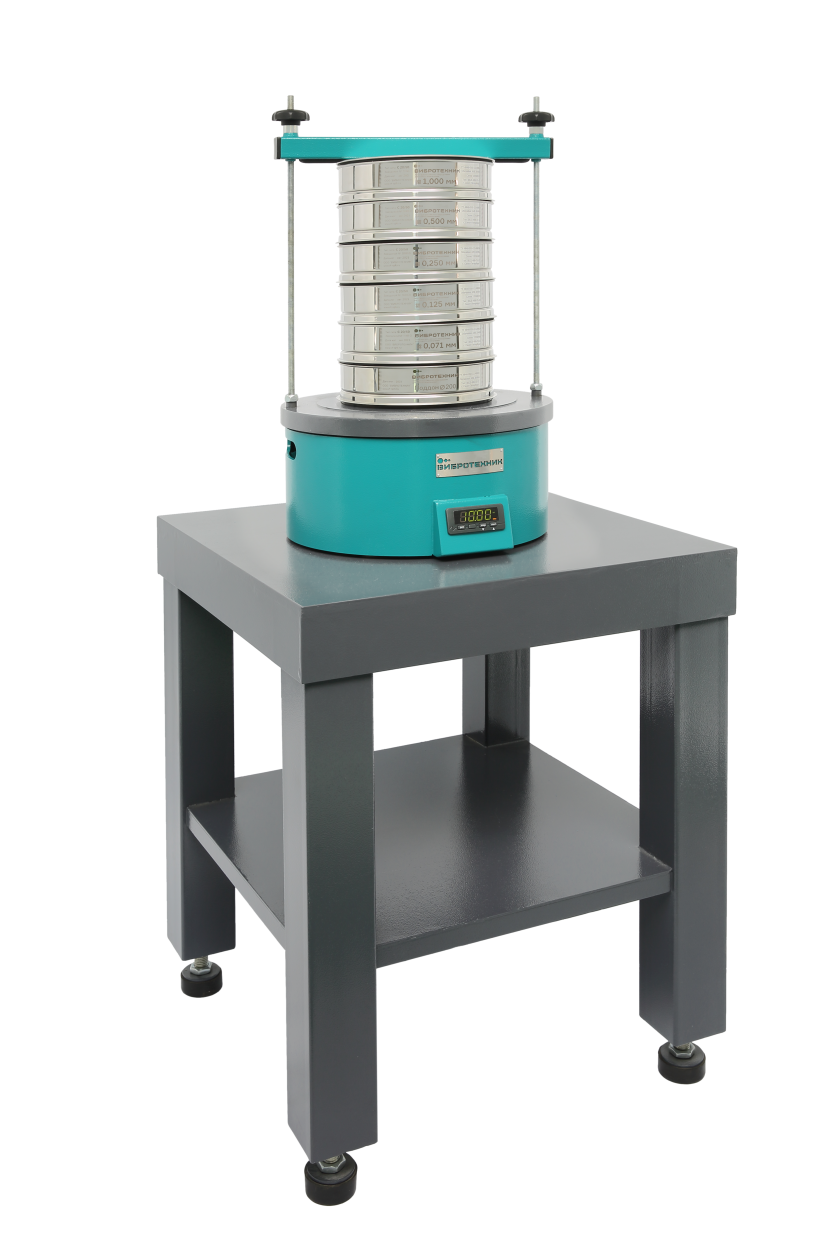

    Анализатор ситовой А 20 на тумбе Т 80
