Истиратель вибрационный ИВ 3M

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель вибрационный ИВ 3M
990 000 ₽
- Вкл. чаши истирателя в сборе (инструментальная сталь ХВГ) - 3 шт.

Изготовление тары и упаковка
6 300 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Состав комплекта:
Истиратель вибрационный ИВ 3М (рекомендуемый комплект)
1 174 000 ₽
- Базовый комплект;
- Дополнительные чаши истирателя (3 шт.);
- Сито С 20/50 нормальной точности с полотном (лазер) (50,00 х 50,00 мм, нерж.сталь) и поддон диаметром 200 мм;
- Совок малый;
- Тара и упаковка.
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
ЗИП:
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Совок малый (0,09 л)
1 200 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Руда, ферросплавы, шлаки, кокс, стекло, минеральные удобрения, гранит, мрамор, цемент, почва, калий, фенопласт, соль, сода

Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта истирания, мкм 10-20
Минимальный размер частиц продукта истирания, мкм 90% < 20
Крупность исходного материала, мм, не более 10
Объем загрузки одной чаши, см3 20-50 / 70-200
Время истирания, мин 1-30
Твердость исходного материала, не более  8* по Моосу
Технические параметры
Количество чаш, шт. 3
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя, кВт 2,2
Частота колебаний платформы, кол./мин.
1 000
Амплитуда колебаний платформы, мм 10
Габаритные размеры, мм (Длина х Ширина х Высота) 670x615x1225
Масса, кг
300
Материал гарнитур: инструментальная сталь / нержавеющая сталь / диоксид циркония** / карбид вольфрама**    ХВГ / 40Х13 /
ZrO2 / WC
Твердость гарнитур  (чаша, крышка, ролик):
инструментальная сталь /
нержавеющая сталь /
диоксид циркония /
карбид вольфрама

55-62 HRC /
50-55 HRC /
9 ед. по Моосу /
9 ед. по Моосу
Модель пульта управления Встроенный таймер

* При условии использования размольных гарнитур из диоксида циркония или карбида вольфрама.

** Чаши из диоксида циркония и карбида вольфрама доступны только с объемом загрузки 20-50 см3 (чаша V 400).

Основные отличия ИВ 3М ОТ ИВ 3
  1. Повышение производительности/эффективности измельчения за счет увеличения амплитуды колебаний платформы с чашами с 3,5 до 10 мм;

  2. Повышение надежности конструкции, лепестковая муфта заменена на карданный вал;

  3. Замена устройства крепления чаш;

  4. Переход на пружины увеличенной длины;

  5. Замена электродвигателя и др.

Подробнее об отличиях ИВ 3М от ИВ 3 можно узнать в разделе «Вопросы-ответы»
Преимущества
Истиратель вибрационный ИВ 3M ВИБРОТЕХНИК
ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

Характер колебаний платформы обеспечивает обкатку ролика по кольцу, а также обкатку кольца по внутренней стенке чаши. Форма мелющих органов стимулирует циркуляцию материала внутри чаши. Амплитуда колебаний платформы 10 мм обеспечивает высокую производительность измельчения.

УДОБСТВО ЭКСПЛУАТАЦИИ

Откидная крышка для быстрого доступа к чашам. Быстрозажимное устройство крепления с регулировкой усилия поджатия чаш.

ЭФФЕКТИВНАЯ ШУМОИЗОЛЯЦИЯ

Шумоизоляционный материал на внутренней стороне крышки и по всей внутренней поверхности рамы.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой крышкой.

КАРДАННЫЙ ВАЛ

Приводной карданный вал с высоким ресурсом передает вращающий момент от электродвигателя к дебалансу платформы.

ИЗМЕЛЬЧЕНИЕ 3 ПРОБ ОДНОВРЕМЕННО

В ИВ 3М можно использовать как чаши объемом 20-50 см3 (V 400), так и чаши объемом 70-200 см3 (V 900). Установленные на платформу чаши должны иметь равный объем.

Одновременно в трех чашах одного объема возможно измельчение либо трех различных проб объемом 20-200 см3 каждая, в зависимости от объема установленных чаш, либо одной пробы общим объемом до 600 см3.

Возможна одновременная работа с чашами одного объема из различных материалов (инструментальная сталь, нержавеющая сталь, карбид вольфрама или диоксид циркония).

Истиратель вибрационный ИВ 3M ВИБРОТЕХНИК
Истиратель вибрационный ИВ 3M ВИБРОТЕХНИК
ВСТРОЕННЫЙ ТАЙМЕР

Таймер, расположенный на раме ИВ 3М, позволяет задавать время работы и осуществляет автоматическую остановку истирателя.

КАЧЕСТВЕННЫЕ РАБОЧИЕ ОРГАНЫ

Чаши могут быть изготовлены из закаленной инструментальной стали ХВГ, нержавеющей стали 40Х13, карбида вольфрама или диоксида циркония.

Ознакомиться с характеристиками чаш, изготовленных из различных материалов, и с рекомендациями по их выбору можно по ссылке.

Полировка чаши, крышки, кольца и ролика практически исключает заражение пробы частицами предыдущих проб.

Чаша Истирателя вибрационного ИВ 3M ВИБРОТЕХНИК
Чаша ИВ 3М из оксида циркония ВИБРОТЕХНИК
ИЗМЕЛЬЧЕНИЕ БЕЗ НАМОЛА

Применение чаш из диоксида циркония или карбида вольфрама исключает намол железа при пробоподготовке.


Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Антрацит ИВ 3М/15 Истиратель вибрационный ИВ 3M 4 0,2 Протокол
Натрия альгинат ИВ 3М/18 Истиратель вибрационный ИВ 3M 0,3-5 0,1 Протокол
Мрамор ИВ 3М/22 Истиратель вибрационный ИВ 3M 5 0,5 Протокол
Описание устройства

В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя, от физических свойств материала, от объема загрузки чаш, а также от материала чаш.

В состав истирателя вибрационного входят: рама с установленным на ней электродвигателем, дебаланс в сборе с платформой, кардан, установленное на платформе прижимное устройство и чаши в сборе. Для ограничения доступа к внутренним компонентам истирателя вибрационного, а также для снижения уровня шума во время работы, на раме установлены внешние панели со звукоизоляционными накладками. Платформа установлена на раме через пружины с резиновыми втулками. 3 чаши в сборе, состоящие из крышки, кольца, ролика и непосредственно чаши, устанавливаются на платформу и фиксируются на ней прижимным устройством с латчером.

Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя и оснащена концевым микровыключателем для предотвращения подачи питания на электродвигатель при открытой крышке.


Принцип работы

При подаче питания на электродвигатель крутящий момент передается посредством карданного вала на дебаланс, закрепленный на оси платформы. Установленная на пружинах платформа совершает круговые движения в горизонтальной плоскости за счет смещенного центра тяжести вращающегося дебаланса. Длина и жесткость пружин подобраны таким образом, чтобы обеспечить амплитуду колебаний платформы 10 мм. При этом кольцо совершает обкатку по стенкам чаши, а ролик - по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а также между нижними торцами ролика, кольца и дном чаши; верхними торцами кольца, ролика и крышкой.

Крупность частиц продукта измельчения возможно регулировать двумя способами:

  • Изменением времени измельчения;
  • Изменением объема загрузки чаш.
Рекомендуемый объем загрузки одной чаши – от 20 до 50 см3.


Варианты исполнения:
  • С чашами V 400 из инструментальной стали;
  • С чашами V 400 из нержавеющей стали;
  • С чашами V 400 из диоксида циркония;
  • С чашами V 400 из карбида вольфрама;
  • С чашами V 900 из инструментальной стали;
  • С чашами V 900 из нержавеющей стали.
На истиратель вибрационный одновременно возможно устанавливать чаши, выполненные из разных материалов, но одного типоразмера.
Pic

Схема ИВ 3М

Pic

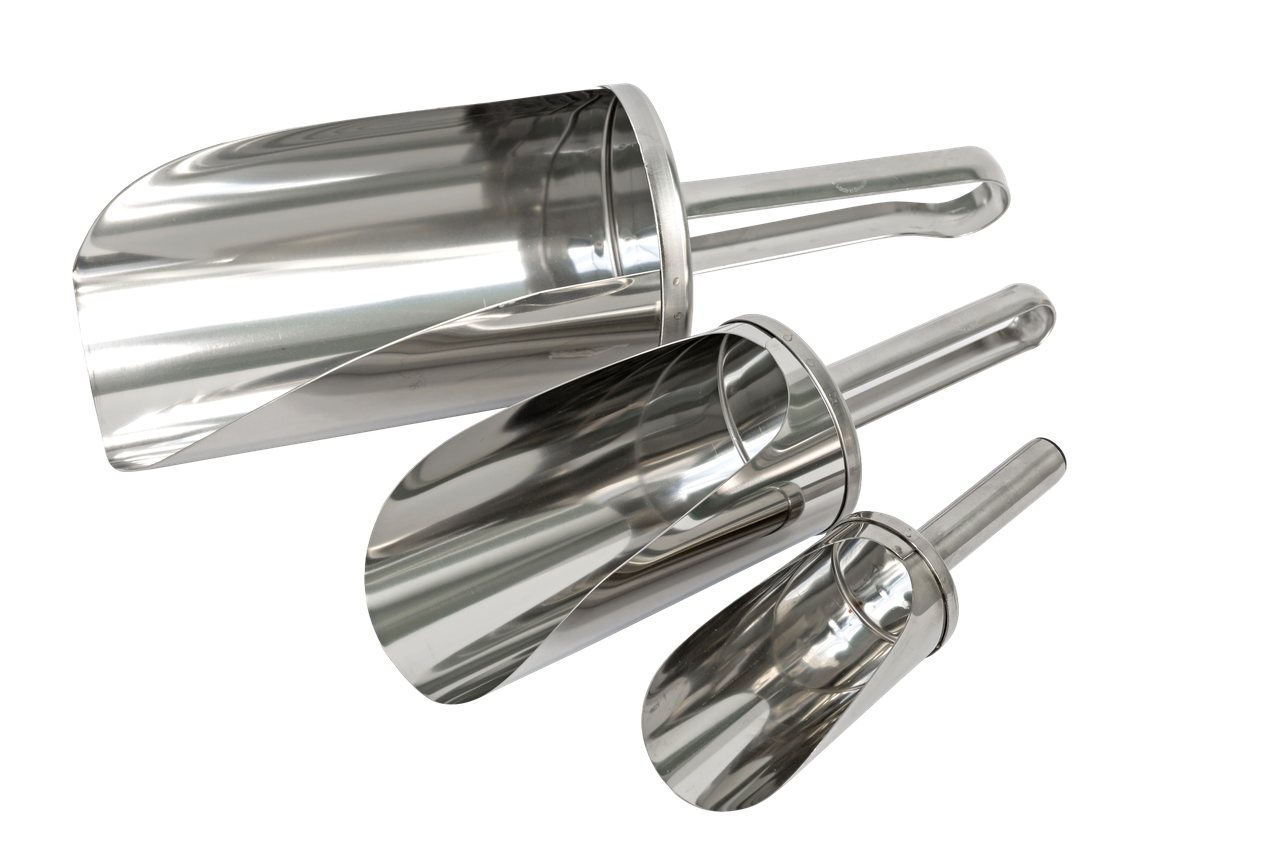

Совки загрузочные: 0,74 л, 0,34 л, 0,09 л
