Истиратель дисковый ИД 175

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель дисковый ИД 175
635 000 ₽

- истиратель в сборе с пультом управления МПУЗ-04
- специальные ключи для регулировки зазора (2 шт.)

Изготовление тары и упаковка
6 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Состав комплекта:
Рекомендуемый комплект постановки с питателем ПГ 1
1 030 000 ₽

- Базовый комплект;
- Совмещенный пульт управления на два устройства МАПУЗ-03;
- Опора питателя ПГ 1;
- Питатель ПГ 1;
- Комплект дисков (2 шт.);
- Дополнительный бак или приемная ёмкость ;
- Совок загрузочный (большой);
- Тара и упаковка.

Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
ЗИП: Комплектующие изделия:
Подшипник № 36212 (1 шт.)
2 200 ₽
Подшипник № 8212 (1 шт.)
1 100 ₽
Подшипник № 60212 (1 шт.)
1 100 ₽
Ремень А-1320 Т (2 шт.)
300 ₽
Электродвигатель 2,2 кВт, 3 000 об./мин., ~ 380 В
6 500 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Ёмкость приемная (2.0 л)
13 500 ₽
Пульт управления МПУ3-04
60 500 ₽
Совок загрузочный (0,74 л)
6 800 ₽
Опора питателя ПГ 1
41 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Icon Фото
Icon Видео
Icon Отзывы
Icon Патенты
Icon Награды
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло, соль

Pic Pic PicPic Pic

Характеристики
11,5хØ32 0,05÷0,07 <
Параметры Значения
Технологические параметры
Средний размер частиц продукта дробления при установке решетки с минимальными
отверстиями, мкм
50-70
Размер частиц продукта истирания при минимальном зазоре между дисками, мкм 90%<100
Крупность исходного материала, мм, не более* 10
Твердость исходного материала, не более 8 ед. по Моосу**
Производительность, кг/ч* 10-150
Технические параметры
Размеры загрузочного окна, мм 95х185
Размер загрузочного окна в зоне
истирания, мм
11,5хØ32
Диапазон регулировки зазора между дисками, мм
0,1-5,0
Напряжение питания, 50 Гц, В 380
 Мощность электродвигателя, кВт 2,2
Частота вращения диска, об/мин. 1500
Полный/полезный объем приемной емкости, л
1,8/1,2
Полный/полезный объем бака, л    12/8
Габаритные размеры, мм (Длина х Ширина х Высота)
630х410х925
Масса с Пультом управления, кг  140
Материал дисков - чугун / сталь/
диски из чугуна со вставками из WC
ЧХ16М2 /20Х13Л/ ЧХ16М2 + WC
Твердость дисков - чугун / сталь/
комбинированный диск
 53-58 HRc/ 31-32 HRС/
Вставки 1180-1280 HV
Модель пульта управления МПУ3-04

*Зависит от физических свойств материала и зазора между дисками.
**При использовании дисков с накладками из Карбида вольфрама.
Преимущества
ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Использование дисков с рабочими поверхностями двух видов: клиновидной (для предварительного измельчения) и плоской (для доизмельчения). Увеличена площадь плоской зоны дисков.

УДОБСТВО ОБСЛУЖИВАНИЯ

Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи. Комплектация инструментом для регулировки зазора.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевые микровыключатели исключают запуск истирателя с открытой камерой измельчения и/или с откинутым кожухом. Все вращающиеся детали и узлы закрыты кожухами.

ПРИЕМНЫЕ ЕМКОСТИ

Комплектация быстросъемной приемной емкостью объемом 1,8 или 12,0 л.

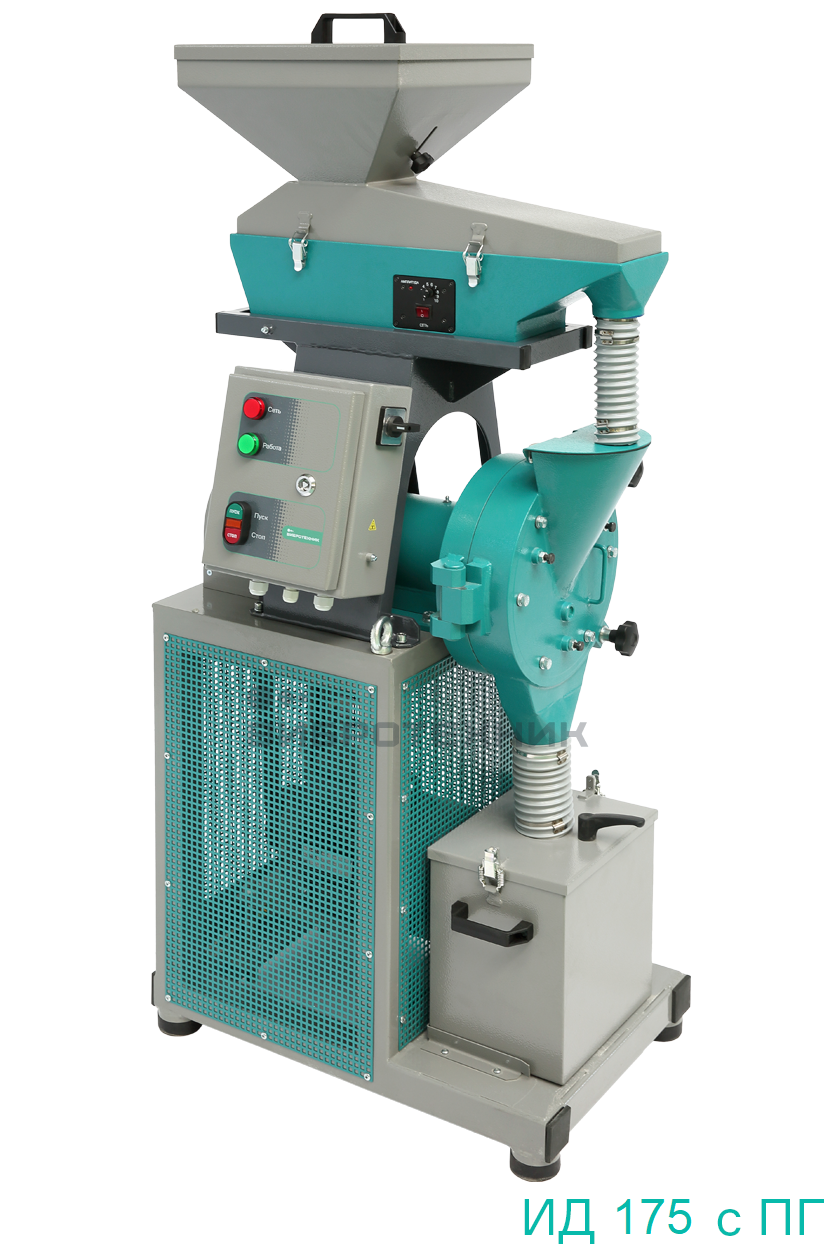

КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

Дополнительная комплектация Питателем вибрационным ПГ 1 или ПГ 2 обеспечивает:

  • регулировку и увеличение производительности (до 20%);
  • снижение износа рабочих органов;
  • снижение уровня пыления;
  • разгрузку оператора.
Пульт управления на стойке ВИБРОТЕХНИК
КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования. Пульт управления обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.
ОТКИДНАЯ РАБОЧАЯ КАМЕРА

Откидная рабочая камера обеспечивает быстрый доступ к подвижному и неподвижному дискам для их очистки или замены.

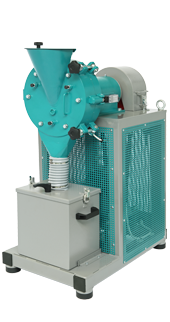

Истиратель дисковый ИД 175 ВИБРОТЕХНИК
Диски Истирателя дискового ИД 175 ВИБРОТЕХНИК
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижный и неподвижный диски ИД 175 изготовлены из высокопрочного серого чугуна ЧХ16М2 или из стали 110Г13Л, взаимозаменяемы, а также могут быть развернуты на 180°. Возможно изготовление дисков с вставками из карбида вольфрама, что повышает ресурс дисков в несколько раз.


Описание устройства

В дисковом истирателе измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига.

В состав истирателя входит: откидная камера с загрузочной и разгрузочной воронками, приемная емкость, стационарная камера, истирающие диски, корпус с приводным валом, рама и электродвигатель.

Крупность частиц конечного продукта определяется зазором между торцевыми поверхностями дисков (щелью). Регулировка расстояния между дисками осуществляется перемещением приводного вала с подвижным диском в осевом направлении.

Рабочая камера истирателя образована внутренней поверхностью откидной камеры и  рабочими поверхностями истирающих дисков. Торцевая поверхность дисков на периферии плоская, а вблизи центра имеет сложную клиновидную форму (клиновидная поверхность). Выбранные размеры и углы наклона впадин и зубцов обеспечивают высокую эффективность измельчения и снижают величину нагрузок на детали и узлы в процессе измельчения.

Крутящий момент от электродвигателя передается на приводной вал через ременную передачу.

Принцип работы

Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в откидной камере и в центре неподвижного диска поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются через разгрузочную воронку в приемную емкость.

Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между дисками).

ВНИМАНИЕ! Из-за теплового расширения вала возможно уменьшение зазора между дисками на 0,2 мм, что необходимо учитывать для исключения соприкосновения дисков при работе на минимальном зазоре.


ВАРИАНТЫ ИСПОЛНЕНИЯ


СПЕЦИСПОЛНЕНИЯ:

  • ИД 175 в составе установки (ЩД 10 + ПГ 1 + ИД 175) для измельчения сплавов в среде инертного газа аргона.


Pic

Привод ИД 175

Pic

Загрузочная воронка и отверстие для контроля зазора

Pic

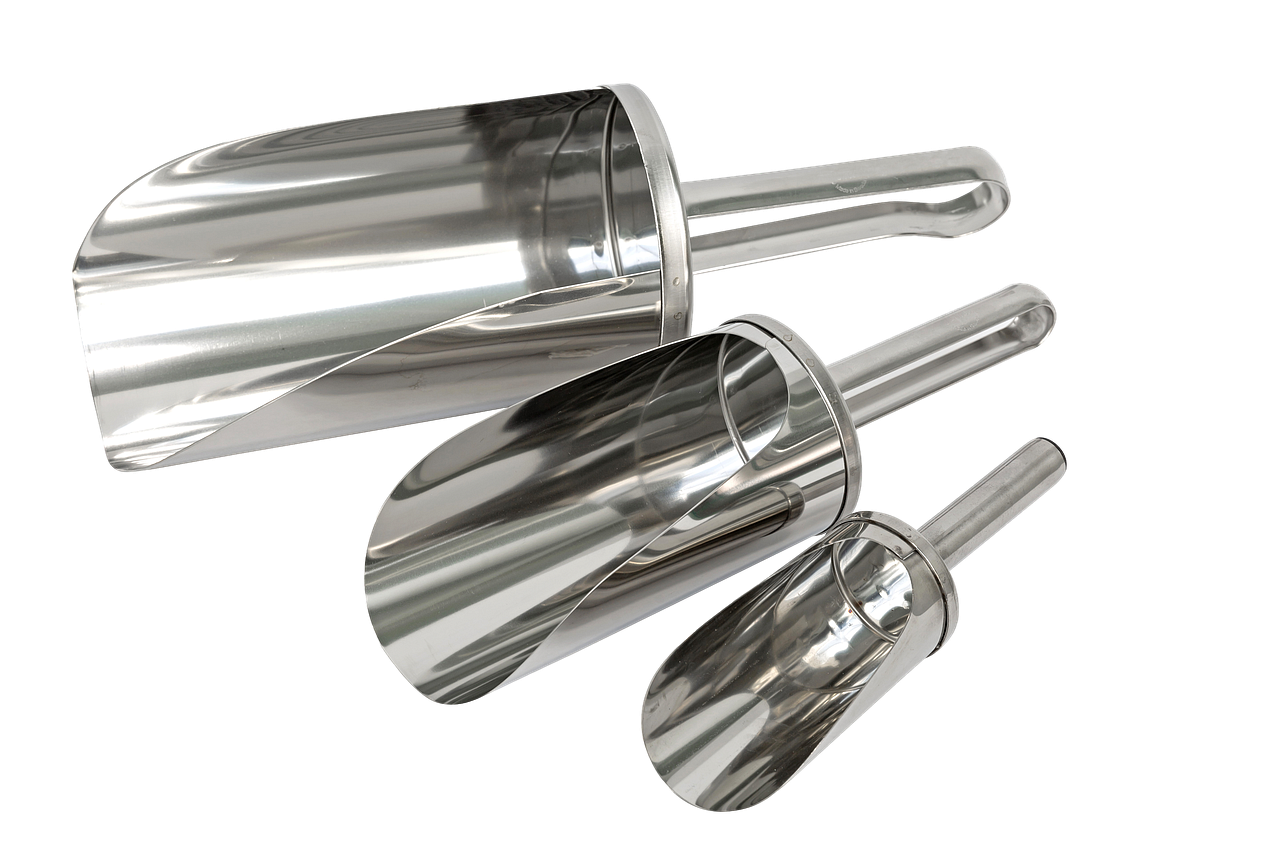

Загрузочные совки объемом 0,07 л. и 1,2 л.

Pic

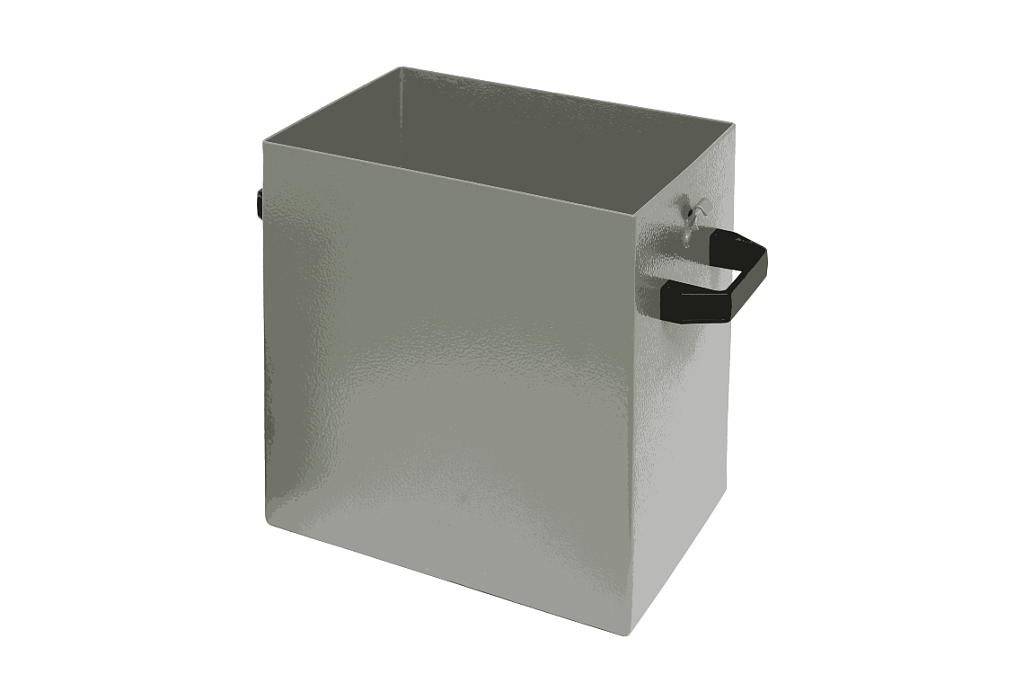

Приемные емкости объемом 1,8 л. и 12 л.

Pic

Истиратель дисковый ИД 175 с Блоком пылеулавливания БПУ с зонтом
