Анализатор ситовой А 20
Меню раздела
комплект
товары
Сито С 20/50 диаметром 200 мм, высотой 50 мм
Сито контрольной точности С 20/50К диаметром 200мм, высотой 50мм
*Возможно изготовление сит с иными размерами отверстий
Фото
Видео

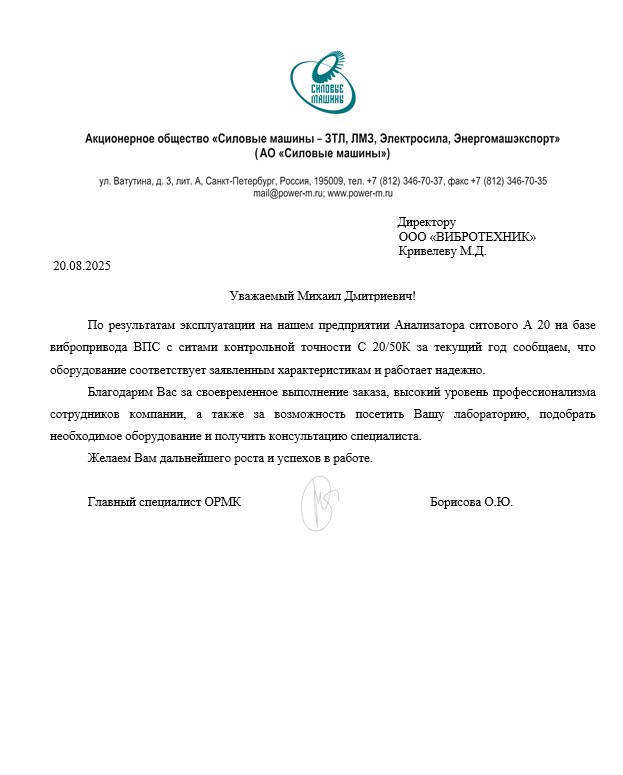

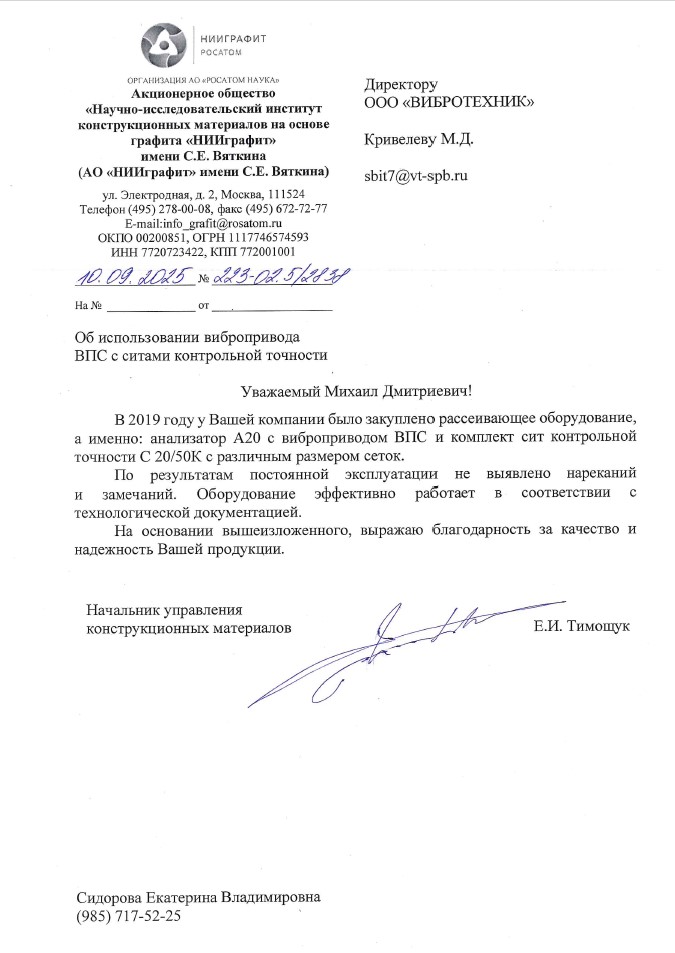

Отзывы
Патенты
Награды.png)
.jpg)
Дипломант "100 лучших товаров России", 2021
Горнодобывающая
Металлургическая
Пищевая
Строительная
Химическая
Фармацевтическая
| Параметры | Значения | |
|---|---|---|
|
Диаметр сита, мм |
200 | |
| Количество сит, шт., не более | 10 | |
| Размер ячеек сетки, мм | 0,02-10,0 | |
| Размер отверстий перфорированного полотна, мм | 0,8-125,0 | |
| Тип применяемого вибропривода | ВП 30Т, ВПС М | |
|
Частота колебаний, кол./мин |
ВП 30Т | 1500 |
| ВПС М | 900 - 1800* | |
|
Амплитуда (размах колебания) (в зависимости от массы пробы и количества сит), мм |
ВП 30Т |
0,5 - 1,5* |
| ВПС М | 0,2 - 4,0 | |
| Напряжение питания, 50 ГЦ, В | 220 | |
| Длина (диаметр), мм, не более | 390 | |
| Ширина, мм, не более | 350 | |
| Высота, мм, не более | 830 | |
|
Масса, кг, не более |
ВП 30Т | 33 |
| ВПС М | 53 | |
*Зависит от массы установленных на платформу элементов и веса материала
Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности - от центра к периферии сита.
Установка на вибропривод до 8 сит позволяет разделить пробу на 9 классов крупности.
Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность соединения колонны сит и удобство ее разборки.
На платформе вибропривода выполнена выборка для установки комплекта сит. Для перемещения анализатора в корпусе вибропривода предусмотрены две ручки.

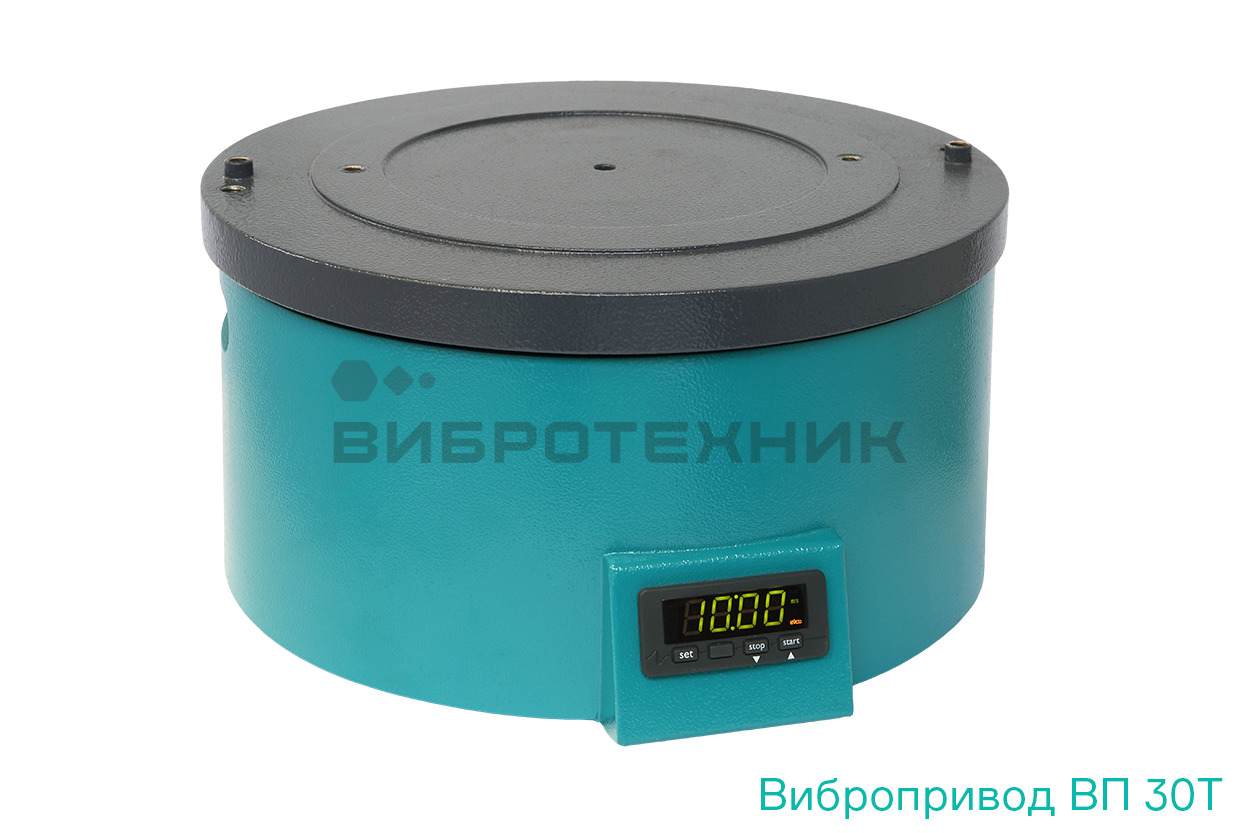

- Вибропривод ВП 30Т – с таймером;

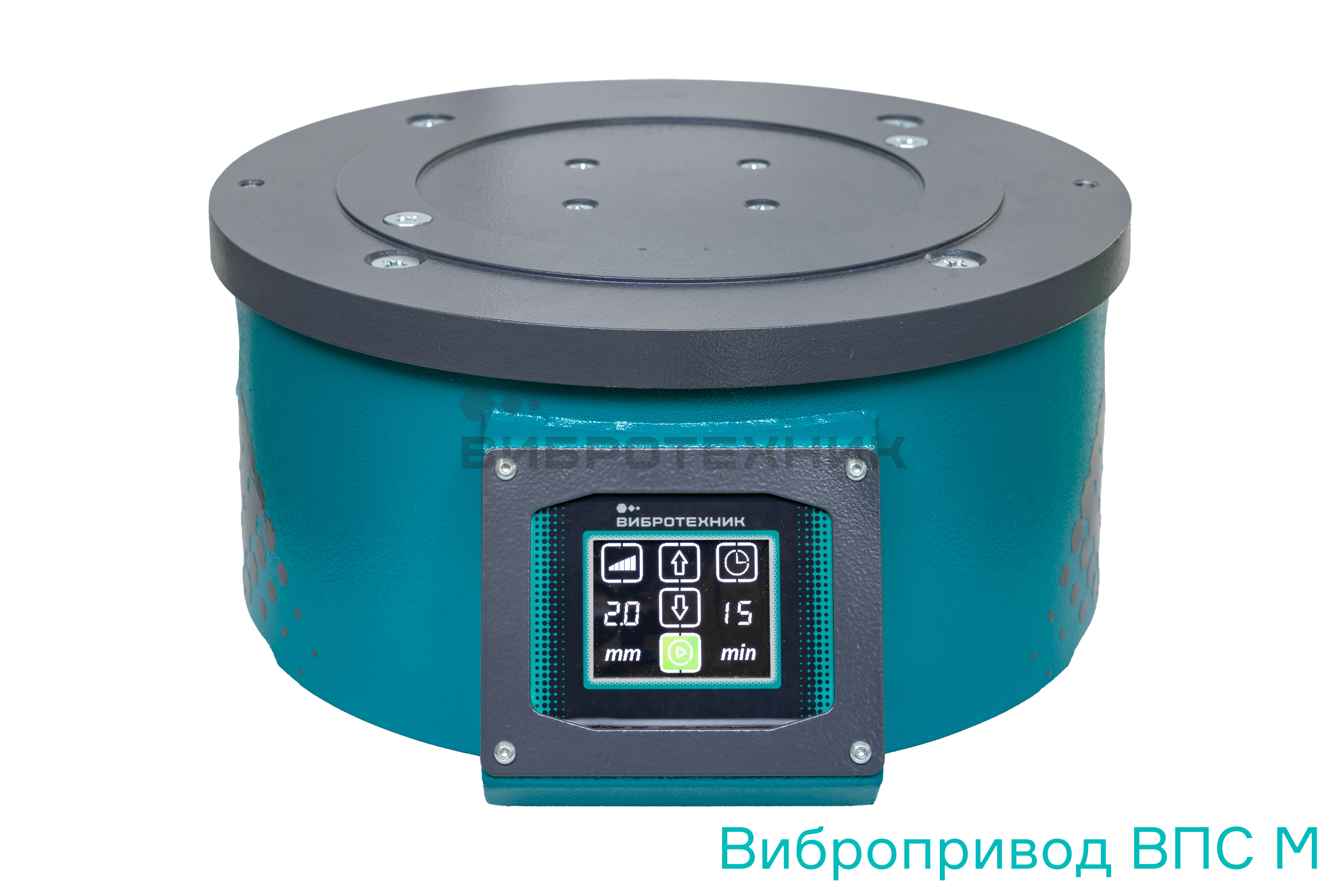

- Вибропривод ВПС М – с регулировкой амплитуды.
Комплектация промежуточными поддонами позволяет производить рассев до четырех проб одновременно.
| Материал | Номер протокола |
Модель оборудования |
Исходная крупность мм |
Конечная крупность мм |
Ссылка на протокол |
|---|---|---|---|---|---|
| Торф | А 20/15 | Вибропривод ВП 30Т | 0,056 | - 0,056 | Протокол |
| Порошок свинцовый | А 20/9 | Анализатор ситовой А 20 | 0,15 | 0,045 - 0,071 | Протокол |
| Оксид цинка ZnO | А 20/25 | Анализатор ситовой А 20 | 0,5 - 15 | 0,5 - 1 | Протокол |
| Молибден | А 20/26 | Анализатор ситовой А 20 | 5 | 0,050-0,100 | Протокол |
| Крахмал | А 20/27 | Анализатор ситовой А 20 | 0,250 | Протокол | |
| Габбро-диабаз | ИД 175М/43 | Истиратель дисковый ИД 175М | -10 | 98% <0,1 | Протокол |
| Линолеум | РМ 120М/148 | Мельница ножевая РМ 120М | 120х40 | 100% <2,0, в т.ч. 12% <0,5 | Протокол |
| Кровля | РМ 120М/149 | Мельница ножевая РМ 120М | 120х40 | 98,3% <2,0, в т.ч. 7,9% <0,5 | Протокол |
| Кембрийская глина | ИП 1/12/1 | Анализатор ситовой А 20 | 30 | 98% <1,4, в т.ч. 69% <0,8 | Протокол |
| Рудный агломерат | ИВ 3М/45 | Анализатор ситовой А 20 | 5 | 88,8% < 0,63, в т.ч. 83,6% <0,5 | Протокол |
В состав анализатора входят: вибропривод, просеивающая часть (состоящая из комплекта сит, поддона и крышки) и устройство крепления сит.
Устройство и принцип действия вибропривода описаны в соответствующем разделе страницы «Виброприводы».
ПОРЯДОК РАБОТЫ
Материал, подлежащий рассеву, загружается на верхнее сито, после чего комплект сит фиксируется на платформе вибропривода с помощью УКС. При включении анализатора в сеть вибропривод сообщает закрепленным на платформе ситам возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частицы по просеивающей поверхности - от центра к периферии. При этом путь, проходимый частицами, значительно превышает диаметр сита, что повышает эффективность рассева. Частота колебаний равна частоте вращения электродвигателей, а амплитуда колебаний зависит от количества и массы сит с просеиваемым материалом.
Частицы крупностью больше отверстий в просеивающем элементе сита (надрешетный продукт) остаются на сите, а менее крупные (подрешетный продукт) - просыпаются на сита, расположенные ниже. Частицы крупностью менее отверстий нижнего сита просыпаются на поддон.
Промежуточные кольцо и поддон, крышка, уплотнительное кольцо
Анализатор ситовой А 20 на тумбе Т 80
