Преимущества

ЭФФЕКТИВНЫЙ РАССЕВ

Платформа вибропривода совершает высокочастотные колебания. Для Анализатора на базе ВП 30Т это возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности - от центра к периферии сита. Для Анализатора на базе ВПС М это вертикальные колебания с возможностью регулировки их амплитуды, что позволяет подобрать наиболее эффективный режим работы. Дополнительно повысить эффективность рассева позволяет применение активаторов рассева.

РАССЕВ НА 11 КЛАССОВ КРУПНОСТИ

Установка на вибропривод до 10 сит позволяет разделить пробу на 11 классов крупности.

НИЗКИЙ УРОВЕНЬ ШУМА

Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность соединения колонны сит и удобство ее разборки.

РАЗЛИЧНЫЕ РЕЖИМЫ РАССЕВА

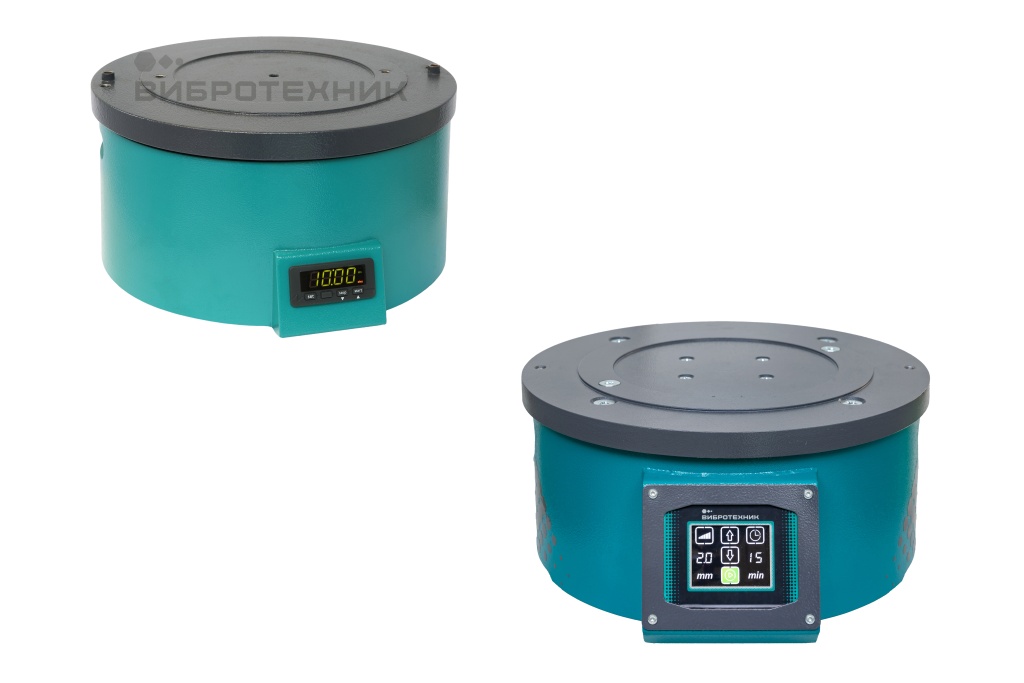

Анализатор А 12 может формироваться на базе двух типов виброприводов:

Вибропривод ВП 30Т – с таймером;

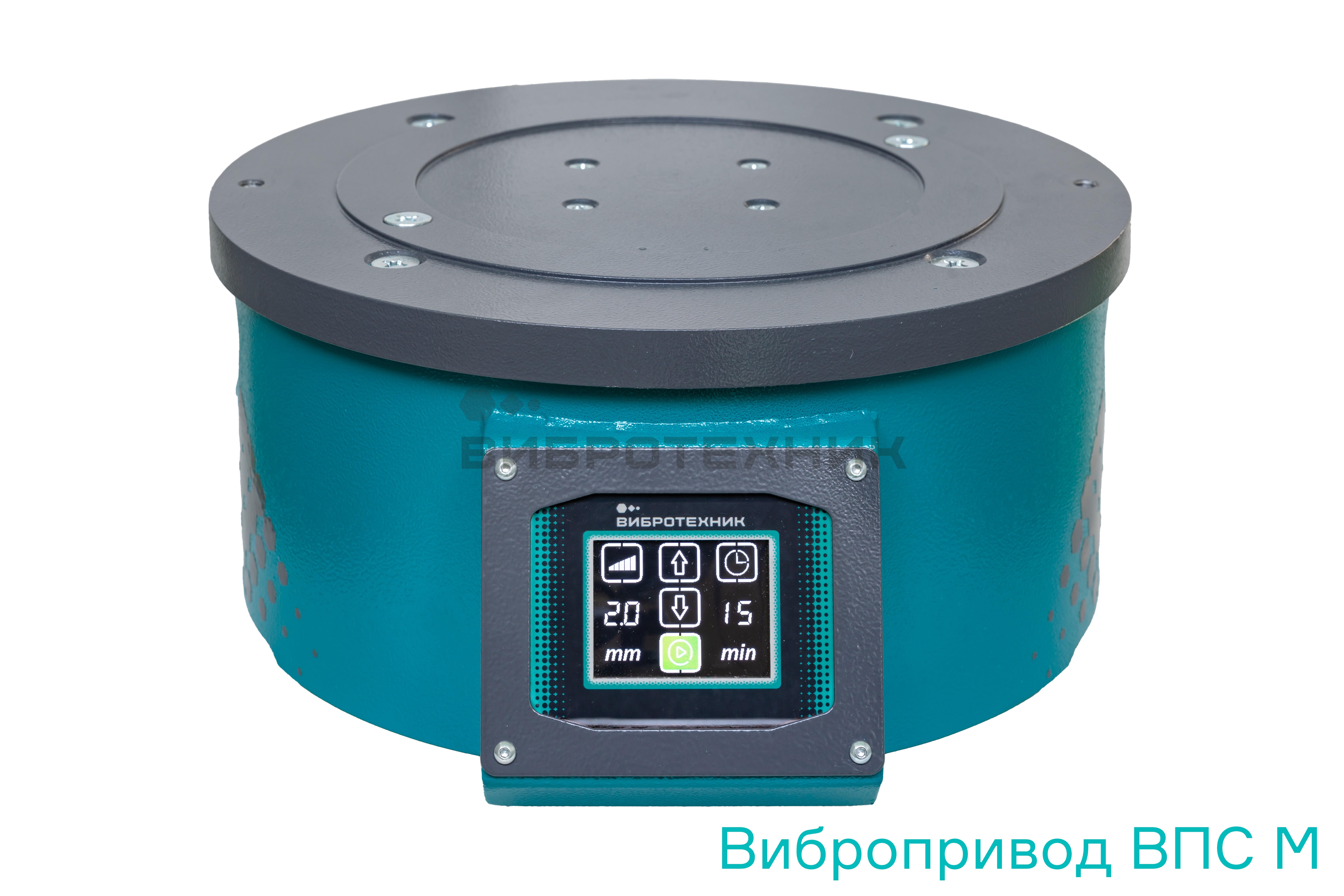

Вибропривод ВПС М – с регулировкой амплитуды.

Устройство крепления сит (УКС) ВИБРОТЕХНИК

УСТРОЙСТВА КРЕПЛЕНИЯ СИТ (УКС)

БАЗОВОЕ УКС:

В основном элементе УКС - траверсе - предусмотрено две направляющие втулки, снижающие вероятность ее перекоса;
В маховичках УКС выполнена не сплошная, а скошенная резьба, что исключает необходимость прокручивания маховичков по резьбовым шпилькам и сокращает время фиксации колонны сит;
На нижней поверхности прижимной планки нанесено уплотнение, обеспечивающее надежность поджатия колонны сит.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ РАССЕВА

Комплектация промежуточными поддонами позволяет производить рассев до четырех проб одновременно.

Схема Анализатора ситового А 12 ВИБРОТЕХНИК

В состав анализатора входят: вибропривод, просеивающая часть (состоящая из комплекта сит, поддона и крышки) и устройство крепления сит.

Устройство и принцип действия вибропривода описаны в соответствующем разделе страницы «Виброприводы».

ПОРЯДОК РАБОТЫ

Материал, подлежащий рассеву, загружается на верхнее сито, после чего комплект сит фиксируется на платформе вибропривода с помощью УКС. При включении анализатора в сеть вибропривод сообщает закрепленным на платформе ситам возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частицы по просеивающей поверхности - от центра к периферии сита. При этом путь, проходимый частицами, значительно превышает диаметр сита, что повышает эффективность рассева. Частота колебаний равна частоте вращения электродвигателей, а амплитуда колебаний зависит от количества и массы сит с просеиваемым материалом.

Частицы крупностью больше отверстий в просеивающем элементе сита (надрешетный продукт) остаются на сите, а менее крупные (подрешетный продукт) - просыпаются на сита, расположенные ниже. Частицы крупностью менее отверстий нижнего сита просыпаются на поддон.

Поддон, крышка и уплотнительное кольцо

Параметры		Значения
Диаметр сита, мм		120
Количество сит, шт., не более		12
Размер ячеек сетки, мм		0,02-10,0
Размер отверстий перфорированного полотна, мм		0,8-112,0
Тип применяемого вибропривода		ВП 30Т, ВПС М
Частота колебаний, кол./мин	ВП 30Т	1500
Частота колебаний, кол./мин	ВПС М	900 - 1800*
Амплитуда (размах колебания) (в зависимости от массы пробы и количества сит), мм	ВП 30Т	0,5-1,5*
	ВПС М	0,2 - 4,0
Напряжение питания, 50 ГЦ, В		220
Длина (диаметр), мм, не более		390
Ширина, мм, не более		350
Высота, мм, не более		830
Масса, кг, не более	ВП 30Т	30
Масса, кг, не более	ВПС М	50

Анализатор ситовой А 12
