Параметры | ППУ1 | ППУ3 |
---|---|---|
Модель оборудования | ВКМД 6, ИД 65 | ИВ 1, ВКМД 10, ИП 1 |
Напряжение питания, 50 Гц, В | 220 | 380 |
Ток автомата защиты, А | 4, 13 | 2...6,3 |
Ток теплового реле, А | 3,2, 10 | 1,6…3,2 |
Габаритные размеры, мм (Длина х Ширина х Высота) | 205х185х130 | |
Масса, кг | 2 |
Пульт управления обеспечивает:
Уплотнение крышки, замка и пакетного выключателя, а также сальники с резиновым уплотнением обеспечивают степень пыле- и влагозащиты IP 54.
В зависимости от комплектации пульт может применяться для управления оборудованием с подключением на 220 В или 380 В.
Обеспечение надежности фиксации проводов кабельными наконечниками. Маркировка проводов специальными бирками. Сборка проводов в жгуты и их крепление в клипсах корпуса и крышки.
Корпус и крышка из ударопрочного пластика. Изготовление крышки ПУ из прозрачного пластика позволяет визуально контролировать состояние электрокомплектующих.
ППУ1 предназначен для управления изделиями с однофазными двигателями; ППУ3 – с трехфазными двигателями.

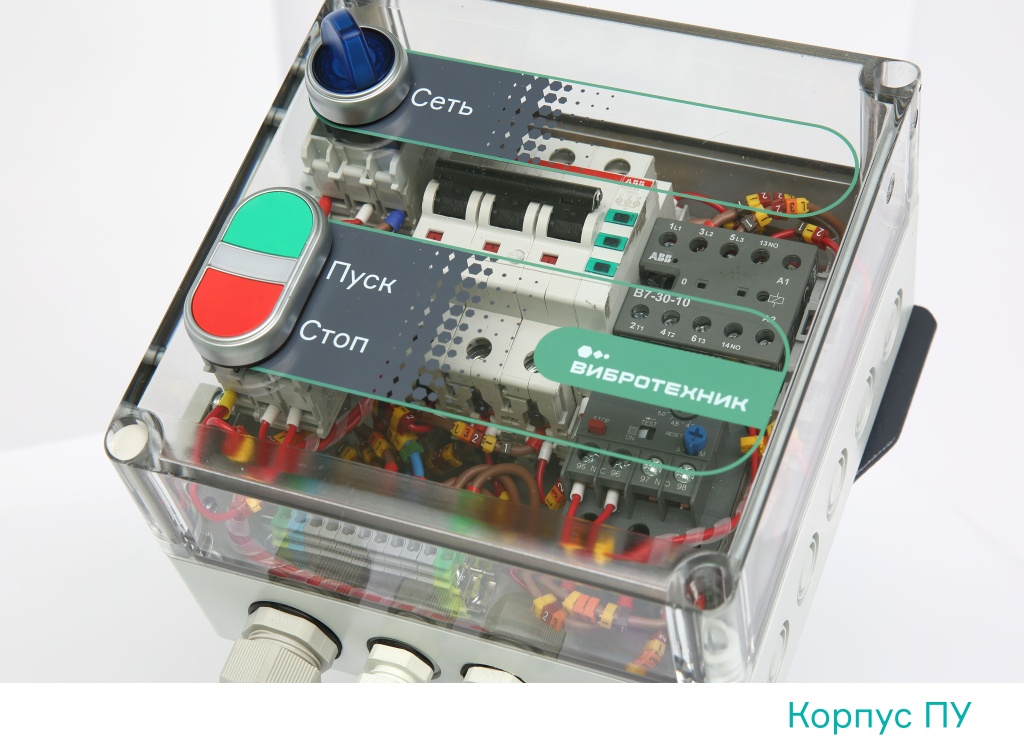

Пульт управления представляет собой квадратный корпус с крышкой, изготовленные из ударопрочного пластика, в которых смонтированы элементы электрической схемы. Крышка крепится к корпусу петлями и запирается винтами. Герметичность прилегания крышки к корпусу обеспечивает резиновое уплотнение.
Для подключения к ПУ питающих и управляющих электрических кабелей в нижней стенке корпуса имеются два или три кабельных ввода. На крышке ПУ расположены:
Для управления Истирателями вибрационными ИВ 1, ИВ 6 и Истирателем почвы ИП 1 предназначен ПУ с таймером.
Принцип работыПри включении пакетного выключателя в нем загорается индикаторная лампа СЕТЬ. Нажатием кнопки ПУСК напряжение подается на катушку пускателя, при этом замыкаются нормально-разомкнутые контакты пускателя. Одна пара контактов блокирует кнопку ПУСК, обеспечивая подачу напряжения на катушку пускателя, остальные пары контактов замыкают цепи подачи напряжения на внешнюю нагрузку. Загорается индикаторная лампа РАБОТА.
Отключение питающего напряжения от нагрузки происходит в случае:
