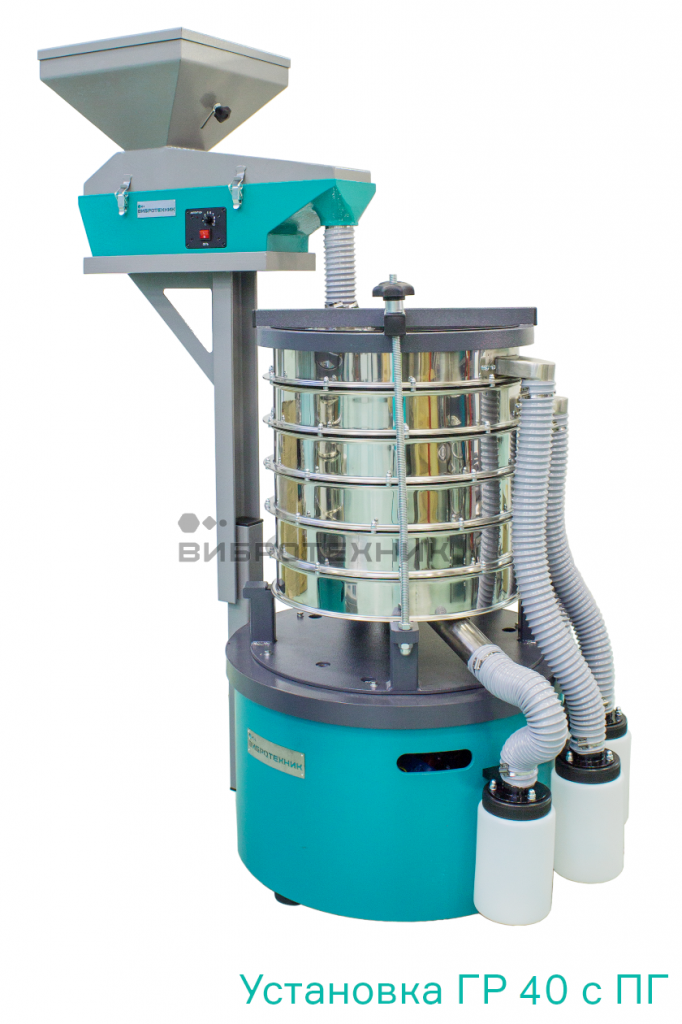

Технологическая установка ГР 40 с ПГ 1
Меню раздела
комплект
Сито грохота ГР 40
*Возможно изготовление сит с иными размерами отверстий
Фото
Видео
Горнодобывающая
Металлургическая
Пищевая
Строительная
Химическая
Фармацевтическая
| Характеристики | ГР 40 с ПГ 1 | ГР 40 с ПГ 2 |
|---|---|---|
| Технологические параметры | ||
| Крупность материала, мм, не более | 7 | |
| Производительность кг/ч, не более* | 250 | |
| Технологические параметры | ||
| Полный/ полезный объем бункера питателя, л | 12/9 | 72/66 |
| Напряжение питания, 50 Гц, В | 380 / 220 | |
| Мощность электродвигателей, Вт | 2х370 | |
| Мощность привода питателя, Вт | 50 | |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 966х576х1450 |
1126х660х1680 |
| Масса с Пультом управления, кг | 173 | 182 |
| Модель Пульта управления | МПУ3-01 / МПУ1-02 | |
*Зависит от количества поддонов, физических свойств материала и размера ячеек сит грохота
Плавная регулировка загрузки и увеличение производительности рассева до 20%.
Равномерная подача материала снижает износ просеивающих элементов.
Крышка на бункере питателя и соединение питателя с истирателем гофрированным шлангом обеспечивают снижение уровня пыления при работе установки.
Равномерная автоматическая подача материала исключает необходимость постоянного присутствия оператора, который может обслуживать несколько установок.
Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:
- автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- защиту оператора от поражения током;
- защиту электродвигателя от перегрузки;
- правильную последовательность включения устройств.

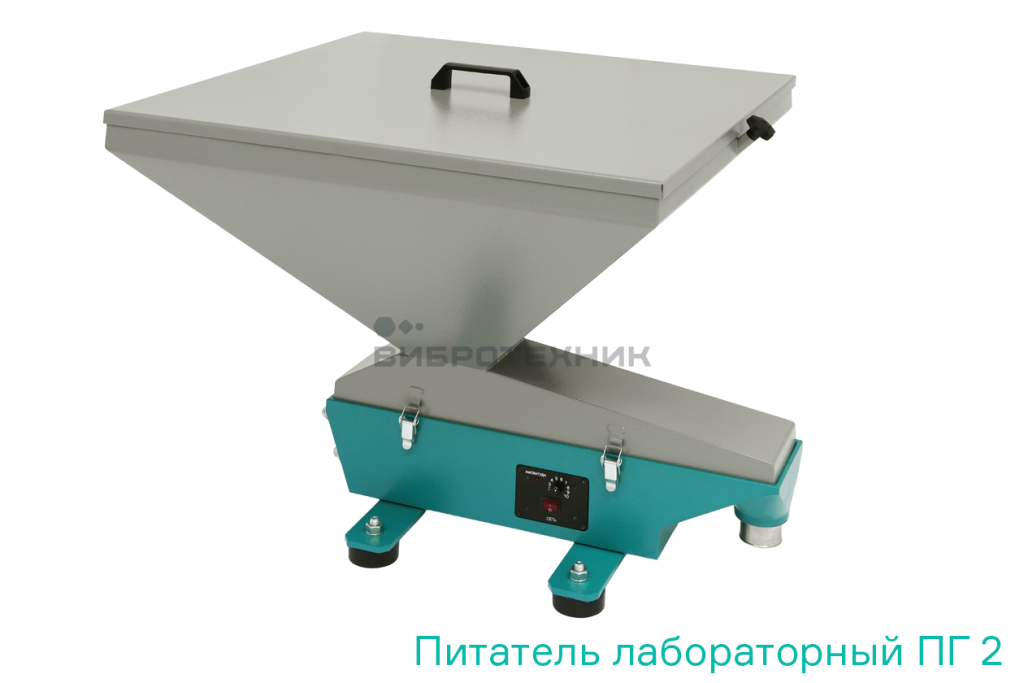

Комплектация Питателем ПГ 2 увеличивает объем разовой загрузки с 9 до 66 литров.

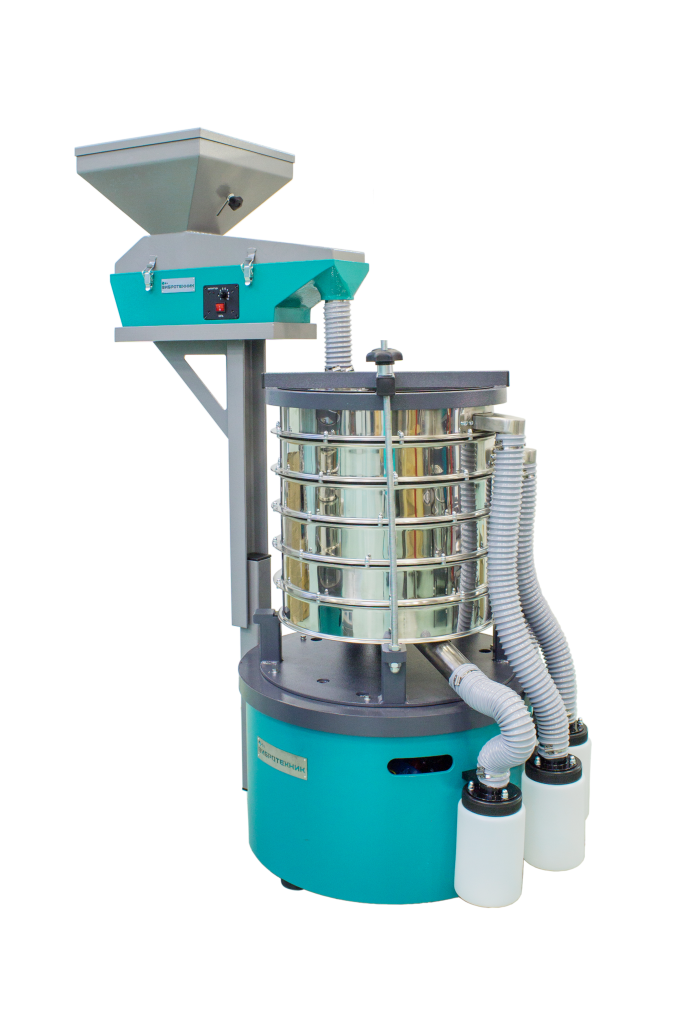

В состав установки входят: Грохот ГР 40, питатель вибрационный, кронштейн и пульт управления.
Устройство и принципы действия составляющих установки описаны в соответствующих разделах сайта.
Принцип работы
Рассеиваемый материал подается с лотка питателя через патрубок и гибкий гофрированный шланг на верхнее сито грохота. Частицы материала, подпрыгивая, перемещаются по спирали - от центра к периферии сита. Возвратно-поступательный винтовой характер колебаний платформы обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности. Длина такой траектории значительно превышает диаметр сита, что обеспечивает эффективный рассев. Частицы крупностью менее отверстий в просеивающей поверхности просыпаются на сито, расположенное ниже, а более крупные - доходят до периферии сита и направляются отбойником к отверстию в обечайке. Далее частицы материала разгружаются через разгрузочный патрубок в приемную емкость. Аналогичным образом происходит рассев частиц материала на следующем сите. Частицы, прошедшие через нижнее сито, поступают в поддон и выводятся через разгрузочную воронку (патрубок) поддона.
