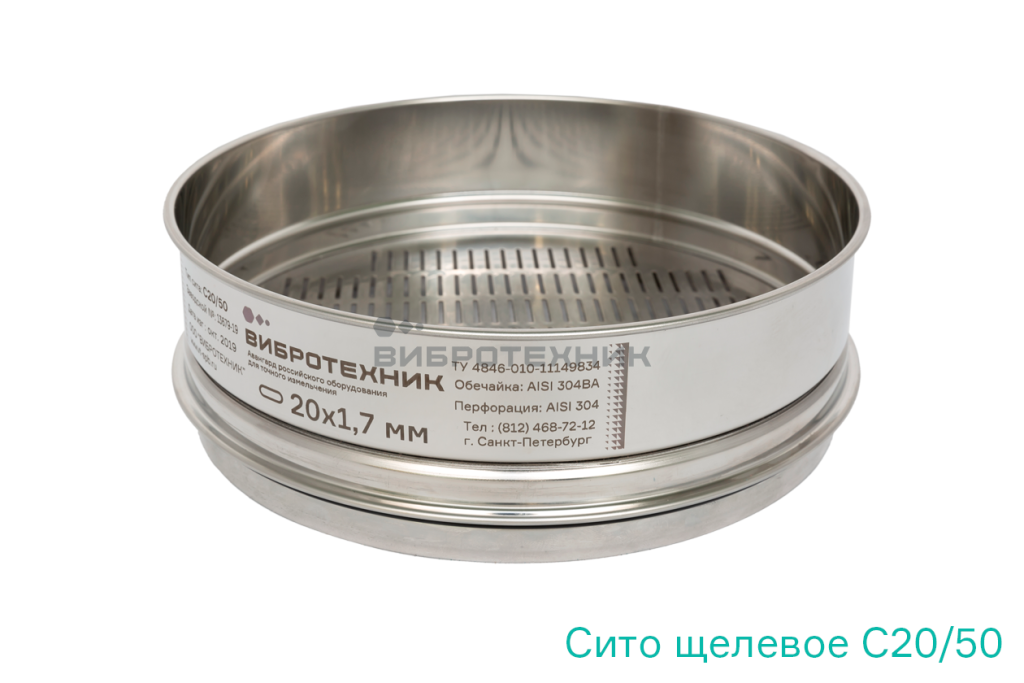

Сита с продолговатыми отверстиями лабораторные

Меню Меню раздела
Скрыть меню
Базовый
комплект
Сопутствующие
товары
Состав комплекта:
Сито С 20/50 диаметром 200 мм, высотой 50 мм с решетом с продолговатыми отверстиями, выполненными методом лазерной резки, размер ширины продолговатого отверстия от 1,0 до 3,0 мм
17 000 ₽
Сито С 20/50 диаметром 200 мм, высотой 50 мм с решетом с продолговатыми отверстиями, выполненными методом лазерной резки, размер ширины продолговатого отверстия от 3,2 до 6,5 мм
17 000 ₽
Сито С 20/50 диаметром 200 мм, высотой 50 мм с решетом с продолговатыми отверстиями, выполненными методом лазерной резки, размер ширины продолговатого отверстия более 6,5 мм
11 100 ₽
Сито С 30/50 диаметром 300 мм, высотой 50 мм с решетом с продолговатыми отверстиями, выполненными методом лазерной резки, размер ширины продолговатого отверстия от 1,0 до 3,0 мм
22 400 ₽
Сито С 30/50 диаметром 300 мм, высотой 50 мм с решетом с продолговатыми отверстиями, выполненными методом лазерной резки, размер ширины продолговатого отверстия от 3,2 до 6,5 мм
22 400 ₽
Сито С 30/50 диаметром 300 мм, высотой 50 мм с решетом с продолговатыми отверстиями, выполненными методом лазерной резки, размер ширины продолговатого отверстия более 6,5 мм
17 000 ₽
На сита с нержавеющей сеткой ячейкой 0,08 и 0,056 мм возможна выдача Сертификата о калибровке; оформление Свидетельства о поверке временно приостановлено
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Поддон диаметром 200 мм
7 000 ₽
Поддон промежуточный 200 мм
5 500 ₽
Поддон промежуточный диаметром 300 мм
6 000 ₽
Крышка диаметром 200 мм
2 500 ₽
Кольцо промежуточное 200 мм
3 700 ₽
Крышка диаметром 300 мм
2 700 ₽
Кольцо промежуточное 300 мм
5 500 ₽
Комплект активаторов рассева из диоксида циркония Ø6,5 мм (30 шт.)
3 500 ₽
Комплект активаторов рассева из полиуретана 10х10х10 мм (10 шт.)
3 500 ₽
Комплект активаторов рассева из диоксида циркония Ø10 мм (10 шт.)
3 500 ₽
Комплект активаторов рассева из оксида алюминия Ø6 мм (30 шт.)
3 500 ₽
Комплект активаторов рассева из оксида алюминия Ø10 мм (10 шт.)
3 500 ₽
Комплект активаторов рассева из стекла Ø 5 мм (10 шт.)
6 000 ₽
Комплект активаторов рассева из фторопласта Ø 15 мм (10 шт.)
3 500 ₽
Комплект активаторов рассева из резины Ø 20 мм (10 шт.)
3 500 ₽
Получение сертификата о калибровке в течение пяти рабочих дней, на одно сито
600 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Icon Фото
Icon Видео
Отрасли применения

Пищевая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Строительные материалы, щебень, полимеры, злаки, зерно, комбикорма.

Pic             PicPic Pic      PicPic

Характеристики
Параметры Значения

Внутренний диаметр обечайки, мм

200 300
Размер отверстий просеивающего элемента, мм
От 0,8 х 20 до 35,5 х 120 мм
Масса сита кг, не более
0,5 0,7
Максимальная масса навески на сито, кг
0,5 1


Таблица размеров продолговатых отверстий для изготовления полотен, согласно ТУ 4846-010-11149834-2020
Продолговатое
отверстие*, мм
1,0х20 1,5х15 1,5х20 1,7х20 1,8х20 2,0х20 2,2х20 2,4х20 2,5х20
2,6х20 2,7х20 2,8х20 3,0х20 3,2х20 3,5х20 4,0х20 5,0х20 7 х 20
7,5х20 8 х 20 8 х 30 8 х 32 10х20 10х40 12х20 12х40 18х30

*По специальному заказу возможно изготовление просеивающих элементов с иными размерами отверстий
Преимущества
Сито с продолговатыми отверстиями лабораторные ВИБРОТЕХНИК
Совместимость сит

Сита лабораторные С 20/50 и С 30/50 совместимы с ситами Ø 200 и 300 мм других производителей.

Отсутствие заражения

Обечайка сита изготовлена из пищевой нержавеющей стали марки 12Х18Н10Т (AISI 304).

Исключено попадание частиц пробы между обечайкой и просеивающим элементом за счет их плотного прилегания друг к другу.

Комплекты сит

Возможность сформировать комплекты сит по ГОСТ, ТУ и иным стандартам для требуемых отраслей применения.

Рекомендуется применение сит в составе  Анализаторов на базе ВП 30, ВП 30Т, ВПС или ВП 50.

Возможна поставка сит увеличенной высоты или с промежуточными кольцами.

СИТА С ПЕРФОРАЦИЕЙ

В ситах лабораторных С 20/50 и С 30/50 применяется полотно из нержавеющей стали с продолговатыми отверстиями.

Просеивающий элемент со стандартными отверстиями выполняется из перфорированного листа, а с нестандартными – методом лазерной резки.

Размер отверстий – от 0,8 мм.

Сита с продолговатыми отверстиями лабораторные ВИБРОТЕХНИК
Схема Сита с продолговатыми отверстиями лабораторные ВИБРОТЕХНИК
ДЕМПФИРУЮЩИЕ КОЛЬЦА И ОТБОРТОВКИ

Резиновое уплотнительное кольцо исключает соударение торцов сит и обеспечивает плотность их соединения между собой, а также облегчает разборку колонны сит.

Отбортовки и зиг обеспечивают высокую жесткость сита.

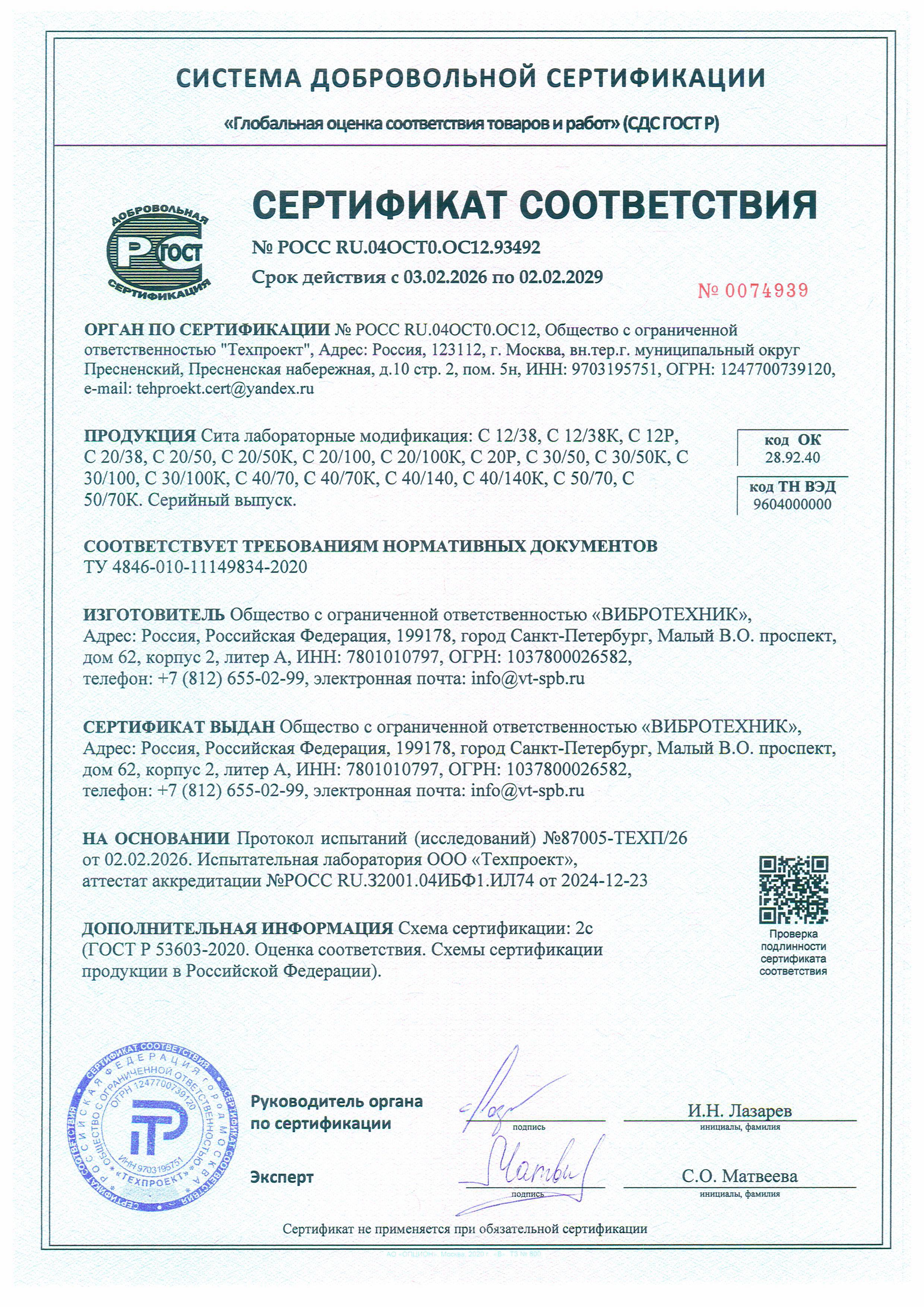

СЕРТИФИКАТ О КАЛИБРОВКЕ И СВИДЕТЕЛЬСТВО О ПОВЕРКЕ

Подтверждение качества изготовления Сертификатом о калибровке и Свидетельством о поверке, оформленного аккредитованной лабораторией ООО "ВИБРОТЕХНИК"
Pic

Pic

Сито с продолговатыми отверстиями лабораторные ВИБРОТЕХНИК
ЛАЗЕРНАЯ МАРКИРОВКА

На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:

  • Тип сита
  • Размер продолговатого отверстия
  • Заводской номер
  • Дата изготовления
  • Технические характеристики
  • Материал обечайки
  • Материал просеивающего элемента
  • Контакты ООО "ВИБРОТЕХНИК"

Описание устройства

Сита лабораторные С 20/50 и С 30/50 состоят из обечайки, решета, соединительного элемента и резинового уплотнительного кольца. В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, а в средней части – зиг, обеспечивающие жесткость сита.

Наличие в нижней части обечайки торцевого упора, выполненного внутрь сита, позволяет поджать просеивающий элемент решета вплотную к нижней обечайке. Исключение полостей и зазоров, в которых могут скапливаться частицы материала, снижает риск заражения пробы, повышая качество ситового анализа.

На обечайке методом лазерной гравировки выполнен шильдик.

Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает плотность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.

Просеивающий элемент сита изготавливается двумя различными способами:
  • из полотна с зонной перфорацией;
  • методом лазерной резки.

ПОРЯДОК РАБОТЫ

Ситовой анализ выполняется с помощью одного или нескольких сит, поддона и крышки. Количество сит, а также размеры отверстий перфорированного полотна определяются условиями проводимого анализа.

Колонна сит может быть укомплектована промежуточными кольцами для увеличения высоты сита, что позволяет загружать в сито пробы большего объема, а также промежуточными поддонами для установки нескольких комплектов сит в одной колонне.

Подлежащий просеиванию материал засыпается в верхнее сито, которое закрывается крышкой. Комплект сит  устанавливается в поддон, после чего ему сообщаются колебания вручную или с использованием вибропривода ВП 30, ВП 30Т, ВПС и ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется. В результате проба распределяется между ситами и поддоном в соответствии с фракционным составом. По окончанию процесса рассева содержимое каждого сита взвешивается и определяется гранулометрический состав пробы.

Pic

Схема Сита С 30/50

Pic

Зонная перфорация

Pic

Лазерная перфорация

Pic

Промежуточный поддон и кольцо, крышка, поддон и уплотнительное кольцо
