Истиратель дисковый ИД 65

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель ИД 65 в сборе с пультом управления ППУ1-03 (материал дисков - карбид кремния) и стойкой настольной для ППУ
384 000 ₽
Изготовление тары и упаковка
3 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Состав комплекта:
Истиратель в сборе (рекомендуемый комплект)
523 000 ₽
- Базовый комплект;
- Комплект дисков;
- Дополнительная приемная ёмкость;
- Тумба Т 70;
- Совок малый;
- Изготовление тары и упаковки.

Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
ЗИП:
Комплект дисков (2 шт.)
38 000 ₽
Комплектующие изделия:
Электродвигатель 0,37 кВт, 3 000 об./мин., ~ 220 В
6 700 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Пульт управления ППУ1-02
60 500 ₽
Совок малый (0,09 л)
1 200 ₽
Стойка настольная ППУ
11 200 ₽
Емкость пластиковая V = 580 см3
10 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая
Пищевая


Примеры применения:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло, соль

Pic Pic PicPic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта истирания при минимальном зазоре между дисками, мкм 30-40
Размер частиц продукта истирания при минимальном зазоре между дисками, мкм 90%<50
Крупность исходного материала, мм, не более* 3
Твердость исходного материала, не более 8 ед. по Моосу
Производительность, кг/ч* 1-5
Технические параметры
Размеры загрузочного окна, мм Ø50
Размер загрузочного окна в зоне истирания, мм  Ø11
Диапазон регулировки зазора между дисками, мм
0,05-2,0
Напряжение питания, 50 Гц, В 220
Мощность электродвигателя, кВт 0,37
Частота вращения диска, об/мин. 3000
Полный/полезный объем приемной емкости, л
0,5/0,3
Габаритные размеры, мм (Длина х Ширина х Высота)
350х225х300
Масса/Масса с Пультом управления, кг  21/26
Материал дисков - карбид кремния SiC
Твердость дисков - карбид кремния  85-90 HRА
Модель пульта управления ППУ1-03

*Зависит от физических свойств материала и зазора между дисками.
Преимущества
Истиратель дисковый ИД 65 ВИБРОТЕХНИК
ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Использование дисков с рабочими поверхностями двух видов: конусной (для предварительного измельчения) и плоской (для доизмельчения).

ИЗМЕЛЬЧЕНИЕ БЕЗ НАМОЛА

Диски изготовлены из карбида кремния (рабочие поверхности не приклеенные), а загрузочная воронка и приемная емкость из полиамида, что исключает присутствие намола металла в пробах.

УДОБСТВО ОБСЛУЖИВАНИЯ

Смазка подшипникового узла через пресс-масленку. Устройство натяжения клиноременной передачи.

ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ

Благодаря своим малым габаритам, энергоемкости и подключению на 220 В, подходит для лабораторного применения.

УДОБСТВО РЕГУЛИРОВКИ

Шаг резьбы регулировочного устройства в 1 мм и шкала с ценой деления в 10 мкм позволяют выставить зазор с высокой точностью. Возможность регулировки при работающем электродвигателе позволяет выставить минимальный зазор между дисками. Контргайка обеспечивает надежную фиксацию заданного зазора.

Истиратель дисковый ИД 65 ВИБРОТЕХНИК
Истиратель дисковый ИД 65 ВИБРОТЕХНИК
БЫСТРАЯ ОЧИСТКА

Шарнирное крепление крышки и эксцентриковый зажим обеспечивают быстрый доступ в камеру измельчения для сбора пробы и очистки истирателя.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.
Истиратель дисковый ИД 65 ВИБРОТЕХНИК
Запчасти Истирателя дискового ИД 65 ВИБРОТЕХНИК
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижный и неподвижный диски ИД 65 изготовлены из карбида кремния SiC твердостью более 9 ед. по Моосу. Загрузочная воронка и приемная емкость изготовлены из полиамида.


Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Гранит мелкозернистый ИД 65/3 Истиратель дисковый ИД 65 3 0,071 Протокол
Песок ИД 65/2 Истиратель дисковый ИД 65 3 0,04 - 0,05 Протокол
Сплав SbBiSeTe ИД 65/9 Истиратель дисковый ИД 65 1 - 3 0,02 - 0,04 Протокол
Диоксид циркония ИД 65/10 Истиратель дисковый ИД 65 2 0,04 - 0,1 Протокол
Янтарь ИД 65/15 Истиратель вибрационный ИВ 1 4 - 10 0,05 - 0,1 Протокол
Описание устройства

В Дисковом истирателе ИД 65 измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига. Крупность измельченного продукта регулируется величиной зазора между дисками (щели).

В состав истирателя входят: загрузочная воронка, крышка, истирающие диски, корпус, приемная емкость и электродвигатель.

Рабочими органами истирателя являются два диска: подвижный, закрепленный на приводном валу и неподвижный - на крышке истирателя. Крышка закреплена на корпусе, внутри которого расположена приемная емкость. Размер щели задается с помощью шкалы регулировочного устройства. Крутящий момент от электродвигателя на приводной вал передается через ременную передачу.

Принцип работы

Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в центре неподвижного диска поступает в рабочую полость между дисками. В результате действия центробежных сил частицы материала перемещаются от центра к периферии дисков, постепенно измельчаясь.

Предварительное измельчение материала происходит во внутренней конусной зоне, после чего он доизмельчается между плоскими торцевыми участками дисков, образующими калибровочную зону. Крупность частиц измельченного материала определяется расстоянием между дисками (размером щели).

Поток измельченных частиц, исходящий из щели, попадает в приемную емкость.

В процессе работы подвижный и неподвижный диски изнашиваются равномерно. При изменении направления вращения диска эффективность измельчения частиц материала не снижается.

Pic

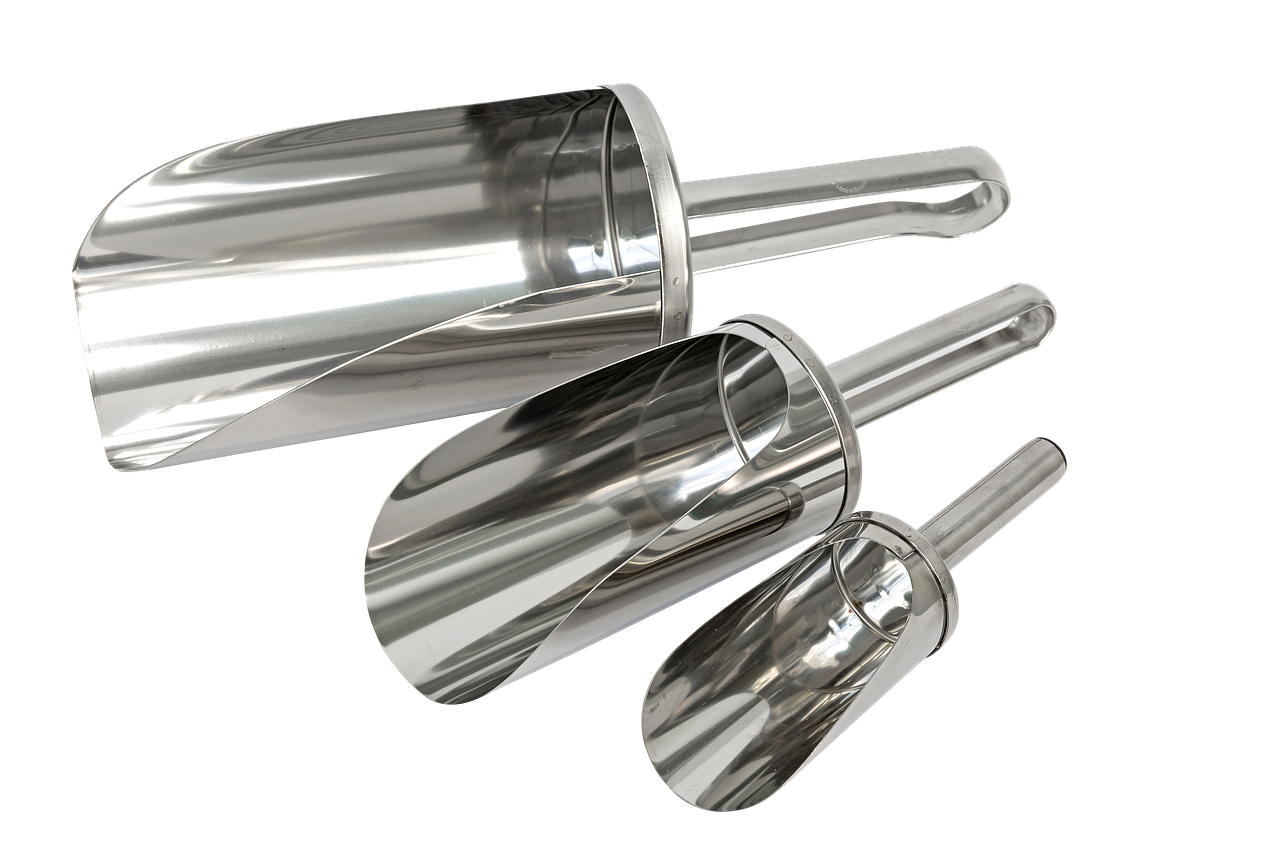

Загрузочные совки объемом 70 мл

Pic

Тумба Т 80

Pic

Загрузочная воронка и регулировочное устройство
