Мельница ножевая РМ 250

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Тип просеивающего полотна:
Форма отверстия:

Размер отверстия*, мм:

Толщина полотна**, мм:

Мельница ножевая РМ 250
Состав комплекта:
Мельница ножевая РМ 250
1 290 000 ₽
- электродвигатель мощностью 7,5 кВт, частотой вращения 1 000 об./мин.;
- бункер загрузочный;
- решетка разгрузочная с перфорированным полотном толщиной 1,0 мм с отверстиями 5,0 мм;
- бункер разгрузочный стандартный;
- специальный инструмент: съемник для шкивов, шаблон для установки
ножей ротора.


** Рекомендуем заказывать перфорированное полотно с увеличенной толщиной
Тара для РМ 250 без загрузочного бункера
11 600 ₽
Тара для загрузочного бункера
1 600 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Состав комплекта:
Мельница ножевая РМ 250 (рекомендуемый комплект поставки)
1 506 000 ₽
- Базовый комплект;
- Пульт управления МПУ3 - 11;
- Стойка МПУ;
- Нож ротора (3 шт.);
- Нож корпуса (2 шт.);
- Дополнительный бункер разгрузочный стандартный;
- Изготовление тары и упаковка рекомендуемого комплекта РМ 250
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Комплектующие изделия:
Бункер разгрузочный для комбинированной разгрузки
28 000 ₽
Ремень клиновый В-2000 (3 шт.)
900 ₽
Подшипник № 3612 ( 2 шт.)
14 000 ₽
Электродвигатель 7,5 кВт, 1 000 об./мин, ~ 380 В
30 000 ₽
Бункер разгрузочный стандартный
23 500 ₽
ЗИП:
Нож ротора (3 шт.)
81 000 ₽
Нож корпуса (2 шт.)
67 200 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Блок пылеулавливания БПУ с дополнительным рукавным фильтром
435 000 ₽
Шибер для подключения БПУ
35 000 ₽
Пульт управления МПУ3-11
60 500 ₽
Стойка МПУ
18 000 ₽
Совмещенный пульт управления СМПУ-03
78 000 ₽
Заточка комплекта ножей ротора (5 шт.)
5 000 ₽
* Цена может изменятся в зависимости от износа ножей.
Переходник для подключения БПУ
9 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Отрасли применения

Металлургическая
Пищевая
Химическая
Фармацевтическая



Примеры применения:

Теллурид висмута, углеродное волокно, ПВХ, полиэфирная смола, АБС пластик, CD, SIM-карты, нанотрубки, коллаген, резина, джут, ПАН-волокно, ткань, хлопок, каучук, силикон, воск, кора, цикорий, сухие грибы, чай

PicPic Pic Pic Pic Pic PicPicPic           Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм 0,4-1,0
Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм 90%<2,0
Крупность исходного материала, мм, не более* 150
Производительность, кг/ч** 10-300
Технические параметры
Размеры загрузочного окна, мм 250х280
Размер отверстий разгрузочной решетки, мм
2-50
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя, кВт
7,5
Частота вращения ротора, об/мин.
690
Полный/полезный объем приемной емкости, л
53/35
Габаритные размеры, мм (Длина х Ширина х Высота)
1525х585х1465
Масса/Масса с МПУ, кг  460/465
Материал ножей - инструментальная сталь
ХВГ, 9ХС
Твердость ножей, HRС
40-45
Модель пульта управления МПУ3-11

*Возможна порционная загрузка материалов вытянутой формы, размер которых в одном из измерений значительно превышает указанный.
**Зависит от физических свойств материала и размера отверстий разгрузочной решётки.
Преимущества
Мельница ножевая РМ 250 ВИБРОТЕХНИК
ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении.

РЕГУЛИРОВКА КРУПНОСТИ

Четыре способа изменения крупности продукта измельчения:

  • подбор размера отверстий разгрузочной решетки;
  • установка различного количества ножей корпуса;
  • подключение Блока пылеулавливания БПУ;
  • изменение частоты вращения ротора.
УДОБСТВО ОБСЛУЖИВАНИЯ

Откидной загрузочный бункер обеспечивает быстрый доступ в камеру дробления для осмотра и замены ножей и решетки, а также очистки камеры. Устройство натяжения клиноременной передачи.

РАЗЛИЧНЫЕ РЕЖИМЫ РАЗГРУЗКИ

Два режима разгрузки материала:

  • в приемную емкость;
  • комбинированная разгрузка: крупные частицы в приемную емкость, пылевидные – в БПУ;

КОМПЛЕКТАЦИЯ БПУ

Дополнительная комплектация Блоком пылеулавливания БПУ позволяет:

  • увеличить производительность (до 20%);
  • снизить температуру в камере дробления;
  • снизить содержание пылевой фракции в продукте дробления;
  • разделить материал на три фракции: осаждаемой в приемной емкости дробилки, циклоне и рукавном фильтре БПУ.
Мельница ножевая РМ 250 с БПУ с зонтом ВИБРОТЕХНИК
Мельница ножевая РМ 250 ВИБРОТЕХНИК
БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Размер и конфигурация загрузочного бункера исключают доступ к камере дробления. Шторки и отбойник в бункере исключают выброс материала из камеры дробления. Концевой мировыключатель исключает запуск с откинутым загрузочным бункером. Все вращающиеся детали и узлы закрыты кожухом.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Ножи изготовлены из закаленной износостойкой стали ХВГ. Длительный срок службы ножей корпуса и ротора за счет их переточки. Решетка выполнена из стандартного перфорированного полотна или методом лазерной резки из стали 65Г толщиной 5 мм Комплектация шаблоном и съемником.

Запчасти РМ 250 ВИБРОТЕХНИК

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
CD-диски РМ 250/7 Мельница ножевая РМ 250 D=120, s=1 6 - 10 Протокол
Каучук СКН 26 Н РМ 250/25 Мельница ножевая РМ 250 5x5x2 - 100x100x2 1 - 2,5 Протокол
Хлеб РМ 250/5 Мельница ножевая РМ 250 120х80х13 2 - 3 Протокол
Фторопласт РМ 250/32 Мельница ножевая РМ 250 B=10 s=0,05-0,2 1 - 5 Протокол
Описание устройства

В ножевой мельнице измельчение происходит за счет резания при возникновении сдвиговых деформаций.

В состав мельницы входят: рама, корпус, загрузочный бункер, ротор, откидная опора, разгрузочная решетка, приемная емкость и электродвигатель.

Мельница смонтирована на раме с установленным на ней корпусом с загрузочным бункером на его верхнем торце. Внутри корпуса смонтирован основной рабочий орган – ротор, имеющий трехлучевую форму с тремя подвижными ножами. В нижней части корпуса размещена откидная опора с разгрузочной решеткой, а на боковых поверхностях - два неподвижных ножа. Размер отверстий разгрузочной решетки определяет крупность частиц продукта измельчения. Вращающий момент ротору сообщается посредством ременной передачи от электродвигателя, размещенного на раме. Часть внутреннего пространства рамы использована под размещение приемной емкости, установленной под корпусом.

Разработаны два варианта исполнения приемной емкости:

  • стандартная - в виде открытого сверху прямоугольного металлического короба;
  • комбинированная - в боковой стенке разгрузочного бункера имеется окно, совмещенное с окном в раме (для работы с блоком пылеулавливания).
Принцип работы

В ходе работы материал, подаваемый через загрузочный бункер, попадает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами ротора и ножами корпуса. Измельченный материал проходит сквозь отверстия разгрузочной решетки в приемную емкость.

При совместной работе мельницы и Блока пылеулавливания, частицы измельченного материала захватываются создаваемым им
воздушным потоком. Воздушный поток проходит через окно, переходник с шиберной заслонкой и рукав в блок пылеулавливания, где происходит осаждение материала в циклоне и фильтрация воздуха в рукавном фильтре.

Pic

Камера дробления

Pic

Приемные емкости

Pic

Устройство натяжения

Pic

Пульт управления

Pic

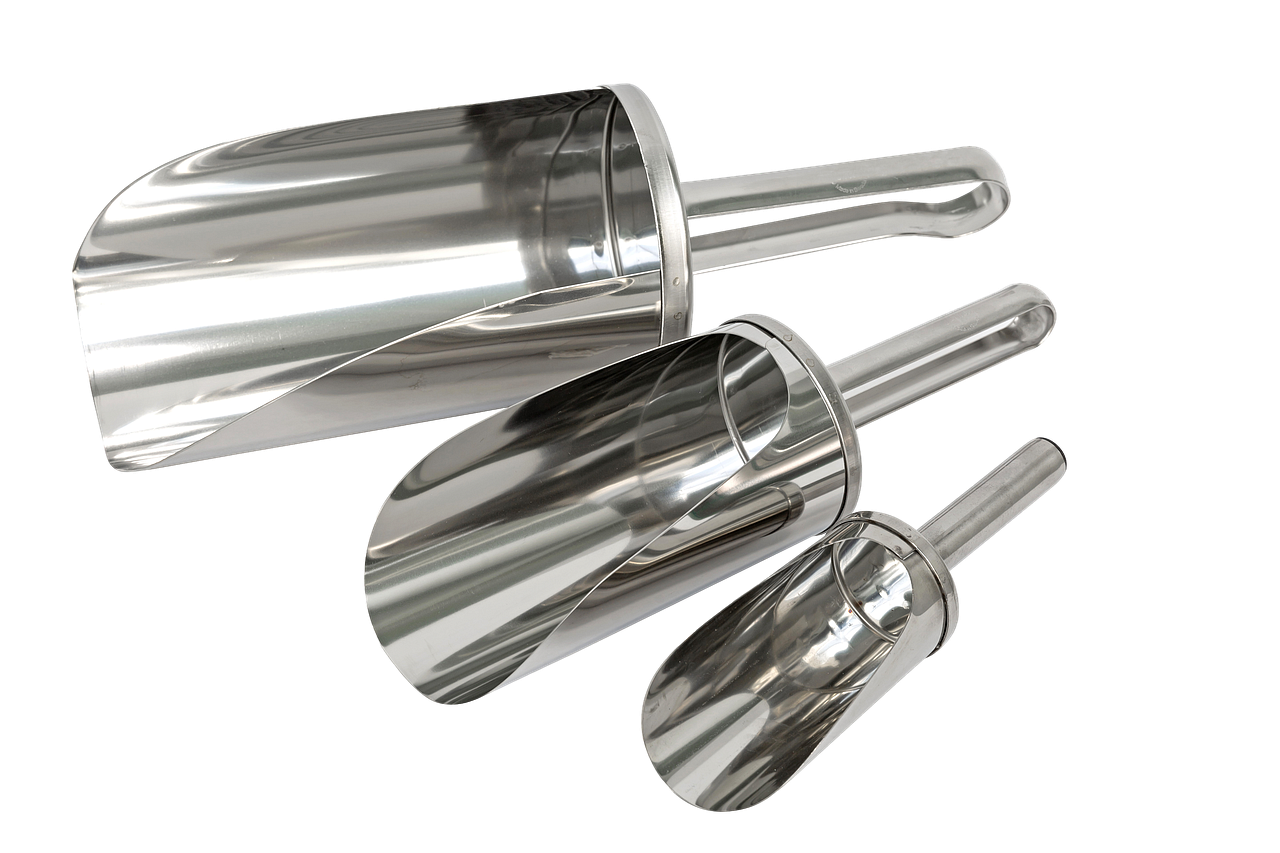

Загрузочные совки объемом 1,2 л

Варианты исполнения
  • Дополнительная комплектация шибером и переходником для подключения к Блоку пылеулавливания БПУ или комплектация БПУ с Зонтом.
  • Дополнительная комплектация приемными емкостями для различных режимов разгрузки:
    • в приемную емкость;
    • комбинированная разгрузка: крупные частицы в приемную емкость, пылевидные – в БПУ.


Специсполнения:

  • С частотным преобразователем;
  • С рамой увеличенной высоты;
  • С загрузочным бункером увеличенной высоты.
