Мельница ножевая РМ 120 МН
Меню раздела
комплект
комплект
товары
- Мельница с электродвигателем (220В);
- Решетка разгрузочная из перфорированного полотна толщиной 1,0 мм с отверстиями Ø 3 мм;
- Специальный инструмент и принадлежности: шаблон, съемник ротора, тонконосы, ключ торцевой шестигранный.
- Мельница с электродвигателем (380В);
- Решетка разгрузочная из перфорированного полотна толщиной 1,0 мм с отверстиями Ø 3 мм;
- Специальный инструмент и принадлежности: шаблон, съемник ротора, тонконосы, ключ торцевой шестигранный.
- Нож ротора (3 шт.);
- Нож корпуса (4 шт.);
- Совок загрузочный средний;
- Тара и упаковка
- Нож ротора (3 шт.);
- Нож корпуса (4 шт.);
- Совок загрузочный средний;
- Тара и упаковка.
Металлургическая
Пищевая
Химическая
Фармацевтическая
| Параметры | Значения |
|---|---|
|
Технологические параметры |
|
| Средний размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм | 0,2-0,4 |
| Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм | 90%<0,5 |
| Крупность исходного материала, мм, не более* | 50 |
| Производительность, кг/ч** | 2-100 |
| Технические параметры | |
| Размеры загрузочного окна, мм | 60х80 |
|
Размер отверстий разгрузочной решетки, мм |
0,8-20 |
|
Мощность электродвигателя, кВт |
1,5/1,1 |
|
Напряжение питания, 50 Гц, В |
220/380 |
|
Частота вращения ротора, об/мин. |
1500 |
|
Габаритные размеры, мм (Длина х Ширина х Высота) |
586х430х1220 |
| Масса, кг | 57 |
|
Материал ножей - инструментальная сталь |
ХВГ, 9ХС, 40Х |
|
Твердость ножей, HRС |
40-45 |
*Возможна порционная загрузка материалов вытянутой формы, размер которых в одном из измерений значительно превышает указанный.
**Зависит от физических свойств материала и размера отверстий разгрузочной решётки.
Точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении.
Три способа изменения крупности продукта измельчения:
- подбор размера отверстий разгрузочной решетки;
- установка различного количества ножей корпуса;
- изменение частоты вращения ротора при комплектации мельницы частотным преобразователем.
Концевой микровыключатель исключает запуск с открытой крышкой и автоматически прекращает подачу питания на электродвигатель при открытии крышки.
Применение колес с фиксаторами исключает самопроизвольное перемещение мельницы по опорной поверхности.
Малые габариты и напольное размещение позволяют использовать мельницу как для лабораторий с высокой загрузкой, так и для малых и средних производств.
Пульт управления предназначен для запуска и остановки оборудования. Пульт управления обеспечивает:
- автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- защиту оператора от поражения током;
- защиту электродвигателя от перегрузки.

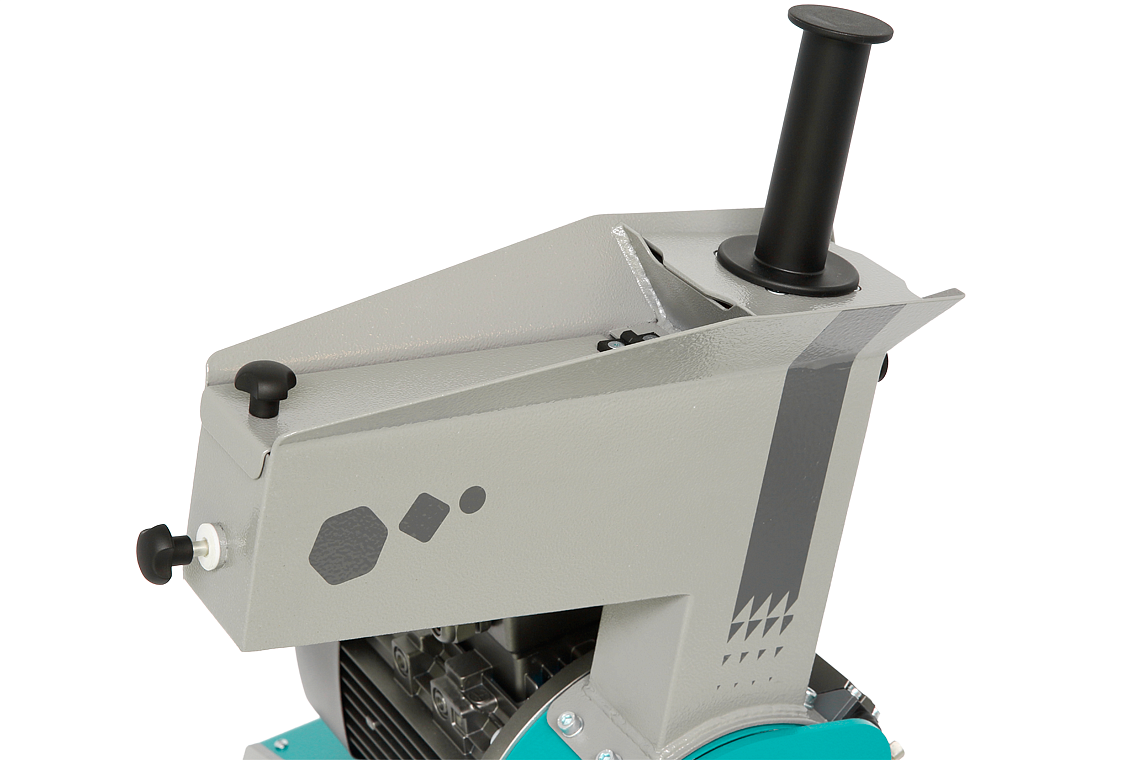

Удобная загрузка сыпучих и волокнистых материалов:
- горизонтальный лоток с толкателем;
- вертикальная шахта с плунжером.
Воронка вертикальной шахты обеспечивает удобство загрузки волокнистых материалов.
Крышка горизонтального лотка исключает выброс материала во время процесса измельчения.
Длительный срок службы ножей за счет перестановки ножей корпуса и заточки ножей ротора.
Ножи изготовлены из закаленной износостойкой стали ХВГ.
Решетки изготовлены из нержавеющей стали.
Комплектация тонконосами, шаблоном и съемником.
В ножевой мельнице измельчение происходит за счет резания – сдвиговых деформаций. В состав мельницы входят: загрузочная воронка, корпус с неподвижными ножами, ротор с подвижными ножами, решетка, разгрузочная воронка, стойка и электродвигатель. На стойке установлен электродвигатель, к фланцу которого крепится полый цилиндрический корпус. В верхней части корпуса над загрузочным окном расположена загрузочная воронка. Она состоит из вертикального канала с плунжером и горизонтального лотка с толкателем. В нижней части корпуса над разгрузочным окном устанавливается разгрузочная решетка, размер отверстий которой определяет крупность измельченного продукта.
Камера дробления, образованная внутренней поверхностью корпуса и фланцем электродвигателя, запирается фронтальной крышкой. Внутри камеры дробления расположен ротор и семь ножей: четыре неподвижных, закреплённых в корпусе, и три подвижных - на роторе.
Принцип работы
Подаваемый через загрузочную воронку материал, поступает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами корпуса и ротора. Измельченный материал проходит сквозь отверстия разгрузочной решетки и затем разгружается.
ВАРИАНТЫ ИСПОЛНЕНИЯ
- Дополнительная комплектация Питателем вибрационным ПГ 1 или ПГ 2.
- РМ 120 МН с электродвигателем на 220 В.
СПЕЦИСПОЛНЕНИЯ:
- РМ 120 МН с частотным преобразователем.
