Дробилка молотковая МД 2х2

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Тип просеивающего полотна:
Форма отверстия:

Размер отверстия*, мм:

Толщина полотна**, мм:

Дробилка молотковая МД 2х2
Состав комплекта:
Дробилка молотковая МД 2х2
690 000 ₽

- Дробилка на стойке опорной с эл. двигателем 2,2 кВт;
- Молотки плоские, толщина S=3 мм, 48 шт. (комплект №1);
- Решетка разгрузочная с перфорированным полотном толщиной 1,0 мм с отверстиями Ø 5 мм;
- Бункер загрузочный с отбойниками;
- Футеровка гладкая.
Изготовление тары и упаковка
3 800 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Состав комплекта:
Дробилка молотковая МД 2х2 (рекомендуемый комплект поставки)
827 000 ₽

- Базовый комплект;
- Пульт управления МПУЗ-04;
- Комплект молотков и втулок №1;
- Стойка МПУ;
- Тара и упаковка;
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
ЗИП:
Футеровка гладкая
10 900 ₽
Футеровка зубчатая
26 000 ₽
Комплект молотков и втулок №1
88 000 ₽
Комплектующие изделия:
Ремень 950-Т
100 ₽
Подшипник № 1606 (2 шт.)
2 000 ₽
Электродвигатель 2,2 кВт, 1 500 об./мин, ~ 380 В
8 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Пульт управления МПУ3–04
60 500 ₽
Блок пылеулавливания БПУ (базовая комплектация + дополнительный рукавный фильтр)
440 600 ₽
Совмещенный пульт управления СМПУ-04
72 800 ₽
Шибер с переходником для подключения БПУ
45 400 ₽
Совок загрузочный (0,74 л)
6 800 ₽
Стойка МПУ
18 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Icon Фото
Icon Видео
Icon Отзывы
Icon Патенты
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Уголь, фольга, полиэфирная смола, стекло, шлаки, соль, автомобильный катализатор, слюда, электросхемы, пищевые продукты

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта дробления при установке решетки с минимальными
отверстиями, мм
0,3-0,5
Размер частиц продукта дробления при установке решетки с минимальными отверстиями, мм 90%<0,5
Крупность исходного материала, мм, не более* 20
Твердость исходного материала, не более 4 ед. по Моосу
Производительность, кг/ч* 25-1500
Технические параметры
Размеры загрузочного окна бункера, мм 200х330
Размер загрузочного окна зоны дробления, мм 110х158
Размер отверстий разгрузочной решетки, мм
0,8-20
Напряжение питания, 50 Гц, В 380
Мощность электродвигателя, кВт
1,5
Частота вращения ротора, об/мин. 1500
Габаритные размеры, мм (Длина х Ширина х Высота)
885х550х1410
Масса/Масса с Пультом управления, кг 120/125
Материал молотков - инструментальная сталь
65Г
Твердость молотков, HRС
52-56
Модель пульта управления МПУ3-04

*Зависит от физических свойств материала и размера отверстий разгрузочной решётки.
Преимущества
Дробилка молотковая МД 2х2 ВИБРОТЕХНИК
ЭФФЕКТИВНОЕ ДРОБЛЕНИЕ

Частицы материала разрушаются под воздействием молотков, ударов и трения о внутренние поверхности камеры дробления, а также самоизмельчаются.

РЕГУЛИРОВКА КРУПНОСТИ

Пять способов изменения крупности продукта дробления:

  • установка решеток с различными отверстиями;
  • установка различных комплектов молотков;
  • изменение частоты вращения ротора;
  • установка гладкой или ребристой футеровки крышки;
  • подключение Блока пылеулавливания БПУ.
УДОБСТВО ОБСЛУЖИВАНИЯ

Откидные болты крышки обеспечивают быстрый доступ в камеру дробления для осмотра и замены молотков и решетки, а так же очистки камеры. Устройство натяжения клиноременной передачи.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой камерой дробления. Размер и конфигурация загрузочного бункера исключают доступ к камере дробления. Отбойники в бункере исключают выброс материала из камеры дробления. Все вращающиеся детали и узлы закрыты кожухом.

КОМПЛЕКТАЦИЯ РАЗЛИЧНЫМИ МОЛОТКАМИ

Дробилка может быть укомплектована несколькими типами молотков по форме и толщине:

  • 3 типа толщины – 1.6 мм, 2 мм и 3 мм;
  • 3 типа заточки – плоские, с симметричной заточкой и со скосом.
Молотки Дробилки молотковой МД 2х2 ВИБРОТЕХНИК
Дробилка молотковая МД 2х2 с БПУ с зонтом ВИБРОТЕХНИК
КОМПЛЕКТАЦИЯ БПУ

Дополнительная комплектация Блоком пылеулавливания БПУ позволяет:

  • увеличить производительность;
  • снизить температуру в камере дробления;
  • снизить содержание пылевой фракции в продукте дробления;
  • разделить материал на три фракции: осаждаемой в приемной емкости дробилки, циклоне и рукавном фильтре БПУ.
СВОБОДНЫЙ ПОДВЕС МОЛОТКОВ

Свободный подвес молотков на осях ротора увеличивает их ресурс и снижает вероятность поломки дробилки при попадании недробимого тела.

Запчасти МД 2х2 ВИБРОТЕХНИК
Запчасти МД 2х2 ВИБРОТЕХНИК
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Молотки изготовлены из закаленной инструментальной стали 65Г и могут быть развернуты на 180°. Самоустанавливающиеся подшипники ротора снижают нагрузку на детали и узлы. Решетка выполнена из стандартного перфорированного полотна или методом лазерной резки из стали 65Г толщиной 5 мм.


Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Глина голубая МД 2х2/25 Дробилка молотковая МД 2х2 20 1 - 5 Протокол
Корунд МД 2х2/22 Дробилка молотковая МД 2х2 8 - 10 0,5 - 2 Протокол
Шоколад МД 2х2/41-1 Дробилка молотковая МД 2х2 100 3 Протокол
Калия нитрат МД 2х2/44 Дробилка молотковая МД 2х2 100 0,5 Протокол
Кварцевый песок МД 2х2/42 Дробилка молотковая МД 2х2 20-30 2 Протокол
Описание устройства

Принцип действия молотковой дробилки основан на ударном воздействии на частицы материала. В состав дробилки входят: загрузочный бункер, крышка, основание, ротор, электродвигатель и опора.

Камера дробления образована внутренней поверхностью крышки, частью основания и разгрузочной решеткой, установленной в основании. Внутри камеры дробления смонтирован ротор. Он представляет собой вал, на котором установлены два диска. В отверстия, выполненные по периферии дисков, вставлены шесть осей, на которых шарнирно подвешены плоские молотки, изготовленные  из закаленной стали.

На верхнем фланце крышки установлен загрузочный бункер, внутри которого установлена шторка и два отбойника. В боковой стенке корпуса предусмотрено окно для совместной работы с Блоком пылеулавливания БПУ. Крутящий момент от электродвигателя передается на ротор через ременную передачу.

Принцип работы

Дробимый материал через загрузочный бункер подается в камеру дробления, где разрушается под воздействием молотков, ударов и трения о внутренние поверхности камеры дробления, а также самоизмельчается. Измельченный материал проходит сквозь отверстия разгрузочной решетки, размер которых определяет крупность продукта дробления, и поступает в приемную емкость и/или  транспортируется воздушным потоком в циклон и рукавный фильтр БПУ.

Молотки представляют из себя тонкие прямоугольные стальные пластины с отверстием, смещенным к одному из торцов. Боковые стороны молотков могут иметь как плоскую форму, так и быть заточены под различными  углами. Количество и форма молотков определяется поставленной технологической задачей.



Pic

Пульт управления

Pic

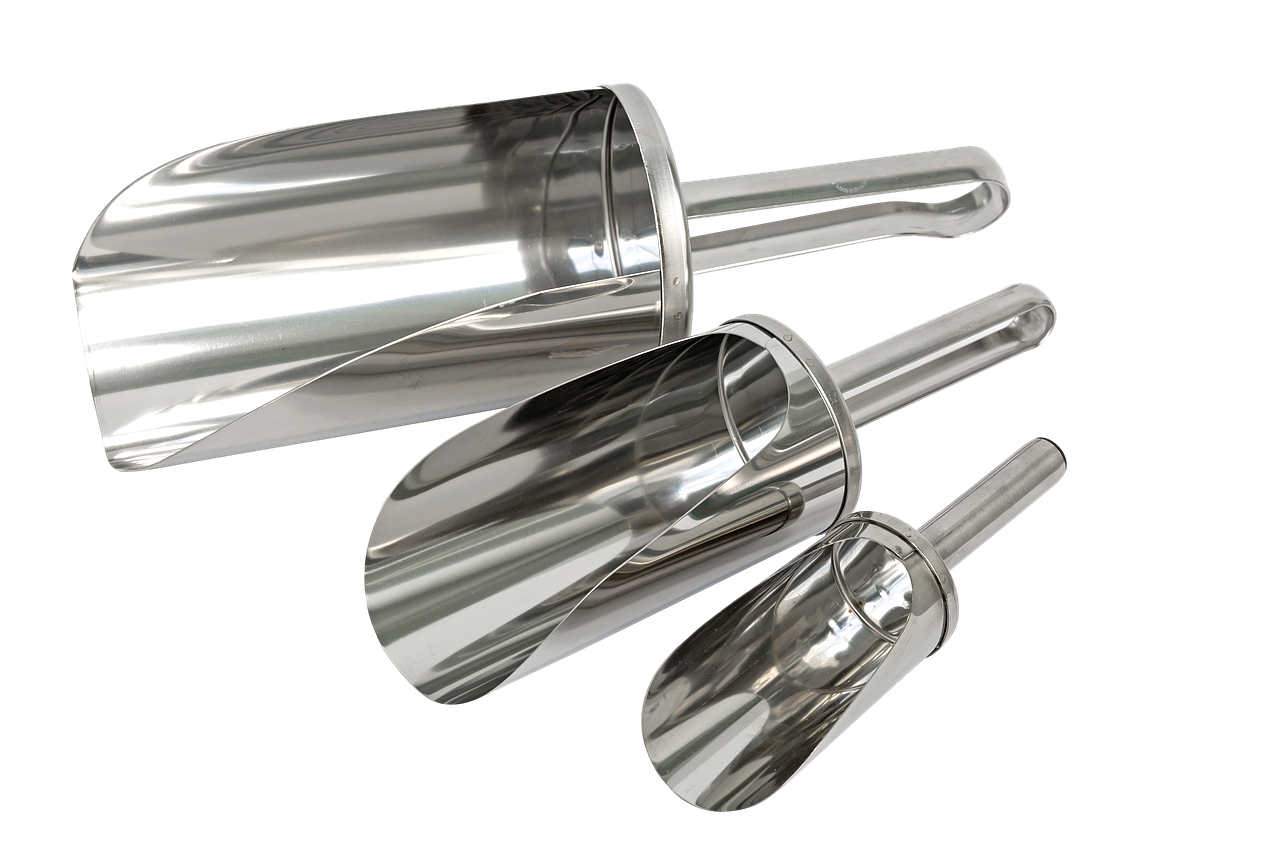

Загрузочные совки объемом 1,2 л.
