Дробилка конусная лабораторная ВКМД 10

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Дробилка с электродвигателем мощностью 1,5 кВт, частотой вращения 3000 об/мин, напряжением питания ~380 В, с длинным пальцем;
1 030 000 ₽

- специальный ключ
- короткий палец
- кольцо уплотнительное
Изготовление тары и упаковка
3 600 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Состав комплекта:
Вибрационная конусная мельница-дробилка ВКМД 10 (рекомендуемый комплект)
1 307 000 ₽

- Базовый комплект;
- Комплект броней (наружная и внутренняя);
- Кольцо ограничительное;
- Кольцо уплотнительное (3 шт.);
- Подпятник;
- Пульт управления ППУ3-02;
- Тумба Т 70 - 1 шт.;
- Стойка настольная ППУ;
- Совок средний;
- Тара и упаковка.
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
ЗИП:
Комплект броней (наружная и внутренняя)
110 800 ₽
Пята
10 000 ₽
Подпятник
12 800 ₽
Кольцо ограничительное
16 000 ₽
Кольцо уплотнительное (3 шт.)
2 700 ₽
Палец короткий
7 300 ₽
Палец длинный
7 300 ₽
Конус
30 800 ₽
Комплектующие изделия:
Ремень Z (0) - 710 IV (1 шт.)
100 ₽
Подшипник № 60206 (2 шт.)
2 200 ₽
Подшипник № 206 (2 шт.)
2 200 ₽
Подшипник № 8108 (2 шт.)
2 200 ₽
Электродвигатель 1,5 кВт, 3 000 об./мин, ~ 380 В
6 700 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Пульт управления ППУЗ – 02
60 500 ₽
Совок средний (объем 0,34 л.)
5 600 ₽
Тумба Т 70
105 000 ₽
Стойка настольная ППУ
11 200 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 января 2025 г. включительно.
Оформить заказ
Открыть прайс
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая



Примеры применения:

Ферросплавы, руды, уголь, шлаки, керамика, стекло, известняк, сода, смальта, трепел.

Pic Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между конусами, мкм
70-100
Размер частиц продукта дробления при минимальном зазоре между конусами, мкм
90%<250
Крупность исходного материала, мм, не более*
10
Твердость дробимого материала, не более
7 ед. по Моосу
Производительность, кг/ч*
1-35
Технические параметры
Размер загрузочного окна, мм
Ø129
Размер загрузочного окна зоны дробления, мм  Ø62
Диапазон регулировки зазора между конусами, мм 0-10
Напряжение питания, 50 Гц 380
Мощность электродвигателя, кВт 1,5
Частота вращения вала двигателя, об/мин.  3000
Частота вращения ведущего дебаланса, об/мин.  1750; 2400; 3000
Габаритные размеры, мм (Длина х Ширина х Высота) 480х250х420
Масса/ Масса с Пультом управления, кг 65/70
Материал конусов - инструментальная сталь ХВГ
Твердость конусов, HRС 55-62
Модель пульта управления ППУ3-02
*Зависит от физических свойств материала и величины зазора между конусами.
Преимущества
Дробилка конусная лабораторная ВКМД 10 ВИБРОТЕХНИК
ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

Селективное измельчение крупных частиц материала без переизмельчения всей пробы. Эффективное измельчение за счет высокочастотного воздействия.

Непрерывный режим работы

Для непрерывного режима работы предусмотрен разгрузочный патрубок. Возможность работы «под завалом» - без дозировки дробимого материала.

ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ

Благодаря своим малым габаритам и энергоемкости подходит для лабораторного применения.

УДОБСТВО ОБСЛУЖИВАНИЯ

Устройство натяжения клиноременной передачи.

Регулировка крупности

Четыре способа изменения крупности продукта:

  • регулировка зазора между бронями;
  • изменение частоты вращения ведущего дебаланса (3 скорости);
  • установка короткого или длинного пальца дробящего конуса;
  • регулировка амплитуды колебаний дробящего конуса.
Дробящий конус ВКМД 10 ВИБРОТЕХНИК
Дробилка конусная лабораторная ВКМД 10 ВИБРОТЕХНИК
БЕСПЕРЕБОЙНОСТЬ РАБОТЫ

Прокручивание дробящего конуса внутри ведомого дебаланса исключает поломку при попадании недробимого тела. Упорная резьба S120x3 исключает заклинивание и обеспечивает надежную регулировку зазора между бронями. Крыльчатка и вентиляционные отверстия предназначены для охлаждения подшипников дебалансов.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Внутренняя и наружняя брони изготовлены из закаленной инструментальной стали ХВГ. Подпятник ведомого дебаланса изготовлен из бронзы.

Запчасти ВКМД 10 ВИБРОТЕХНИК

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Ферромарганец ВКМД 10/3 Дробилка конусная лабораторная ВКМД 10 5 - 10 0,063 - 0,4 Протокол
Хрусталь ВКМД 10/1 Дробилка конусная лабораторная ВКМД 10 6 0,1 - 0,5 Протокол
Гранит ВКМД 10/8 Дробилка конусная лабораторная ВКМД 10 4 - 8 0,1 - 0,5 Протокол
Лигатура АлМо ВКМД 10/9 Дробилка конусная лабораторная ВКМД 10 0,5-10 0,8 Протокол
Описание устройства

В вибрационной конусной дробилке измельчение происходит за счет истирания - одновременной деформации сжатия и сдвига.

Основными составными частями дробилки конусной лабораторной являются: основание, цилиндрический корпус, дробящий конус, чаша, ведомый и ведущий дебалансы и электродвигатель.

Дробящий конус и чаша защищены футеровками конической формы - внутренней и наружной бронями.
Корпус представляет собой два соосно установленных цилиндра - наружный и внутренний. В полости, образованной внутренним цилиндром и основанием, расположены ведущий и ведомый дебалансы.

Чаша ввинчивается в резьбу наружного цилиндра корпуса. С чашей соединена упорная крышка, за счет вращения которой изменяется расстояние между внутренней и наружной бронями; тем самым задаётся крупность конечного продукта.

Крутящий момент от электродвигателя передается через ременную передачу на ведущий дебаланс.

В дробилке возможна установка длинного или короткого пальца дробящего конуса. При установке длинного пальца, его верхняя часть фиксируется шарниром, обеспечивая "подвес" верхней точки конуса. При работе дробилки с длинным пальцем обеспечивается более равномерный гранулометрический состав продукта.

Принцип работы

Дробимый материал загружается в воронку чаши, откуда поступает в дробящую полость, образованную поверхностями наружной и внутренней броней. При вращении дебалансов возникает центробежная сила, при этом дробящий конус с внутренней броней совершает планетарную обкатку по внешней.

Частицы материала заклиниваются между бронями и подвергаются одновременно деформациям сжатия и сдвига. Брони образуют две зоны дробления: клиновидную - для предварительного дробления и калибровочную – для доизмельчения.  Измельченный материал попадает на направляющую в корпусе и за счет вибрации и силы тяжести разгружается через патрубок.

Pic

Дебаланс ведущий

Pic

Дебаланс ведомый с конусом и длинным пальцем

Pic

Тумбы Т 70

Pic

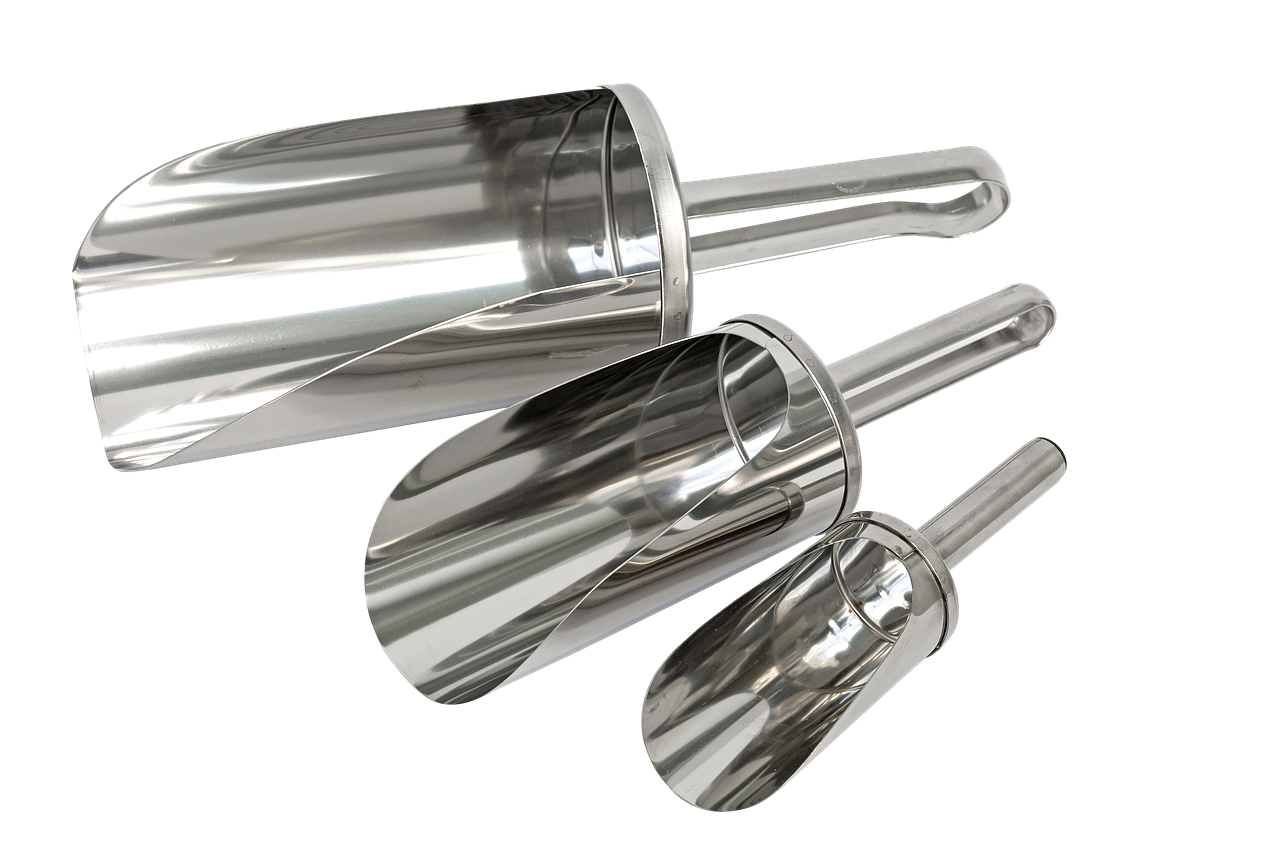

Загрузочные совки объемом 0,07 л. и 1,2 л.
