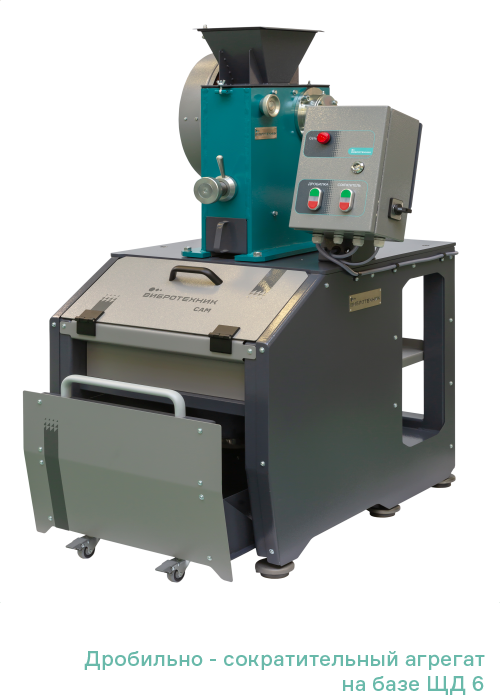

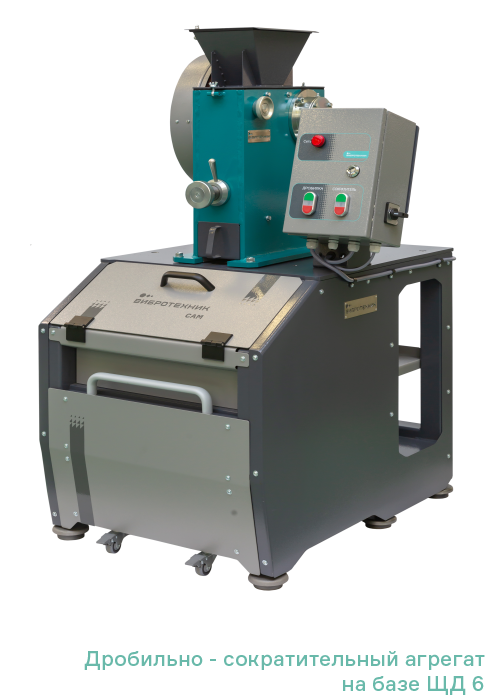

Дробильно-сократительный агрегат на базе ЩД 6
Меню раздела
комплект
товары
Фото
Отзывы
Патенты
Горнодобывающая
Металлургическая
Строительная
Химическая
| Параметры | Значения |
|---|---|
| Технологические параметры | |
| Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм | 0,5-1,0 |
| Размер частиц продукта дробления при минимальном зазоре между щекам, мм | 90%<2,0 |
| Крупность исходного материала дробилки, мм, не более* | 50 |
| Твердость исходного материала, не более | 8 ед. по Моосу** |
| Технические параметры | |
| Размер загрузочного окна бункера, мм | 160х250 |
| Размер загрузочного окна, мм | 60х100 |
| Диапазон регулировки разгрузочной щели, мм | 2-15 |
| Степень сокращения | от 1/2 до 1/100 |
| Напряжение питания, 50 Гц, В | 380 |
| Мощность электродвигателя дробилки, кВт | 1,1 |
| Мощность мотор-редуктора сократителя, Вт | 70 |
| Полный/полезный объем приемной емкости на выкатной тележке, л | 19/12,5 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 840х760х1290 |
| Масса, кг | 325 |
| Материал щеки - чугун / сталь / карбид вольфрама | ЧХ16М2/ 110Г13Л/ WC |
| Твердость щеки - чугун/сталь/карбид вольфрама | 52-55/ 31-32 HRc/ 1180-1280 HV |
| Материал брони - инструментальная сталь | 65Г |
| Твердость брони, HRС | 31-32 |
| Модель пульта управления | СМПУ-01 |
*Зависит от физических свойств материала и величины разгрузочной щели.
**При использовании щек из карбида вольфрама.
Объединение Щековой дробилки ЩД 6 и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.
Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.
Максимальная крупность исходного материала – 50 мм.
Компактный электродвигатель мощностью 1,1 кВт.
Использование срезного штифта в механизме регулировки зазора между щеками предохраняет механизм дробилки от поломки при попадании в рабочую зону недробимого тела.
Равномерное вращение патрубка сократителя гарантирует точность сокращения.
Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой.
Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.
Разгрузка остатков пробы в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.
Комплектация четырьмя типами лотков:
- 25% пробы;
- 10% пробы;
- 5% пробы;
- лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.
Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:
- автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- защиту оператора от поражения током;
- защиту электродвигателя от перегрузки.
Агрегат САМ с ЩД 6 состоит из двух частей: Дробилки щековой ЩД 6 и Сократителя САМ. На плите сократителя установлена ЩД 6 и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.
Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.
Принцип работы
Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает на вращающийся патрубок сократителя, из которого попадает в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.
Так как скорость вращения патрубка постоянна, проба распределяется по пробоприемнику и лоткам пропорционально занимаемому ими площади. В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.
Загрузочные совки объемом 1,2 л
