Сито грохота ГР 40

Меню Меню раздела
Скрыть меню
Базовый
комплект
Сопутствующие
товары
Тип просеивающего полотна:
Сетка
Перфорация
Размер*, мм:

Материал сетки:

*Возможно изготовление сит с иными размерами отверстий

Размер*, мм:

Форма отверстия:

Сито грохота ГР 40
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Поддон промежуточный
15 800 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Icon Фото
Отрасли применения

Горнодобывающая
Металлургическая
Пищевая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Pic Pic Pic Pic Pic      PicPicPicPicPic

Характеристики
Параметры Значения
Внутренний диаметр обечайки, мм
400
Размер ячеек сетки, мм
0,315 - 4
Размер отверстий перфорированного полотна, мм
0,8 - 5
Масса сита с сеткой, кг, не более 2
Масса сита с перфорированным полотном, кг, не более 2,5


Варианты исполнения просеивающих элементов

Сетка металлотканая по  ГОСТ 6613-86, ГОСТ 3826-82,
ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91
Размер ячейки, мм  0,315   0,355   0,4   0,45   0,5   0,56   0,63   0,7
Материал н, л н, л н, л н, л н, л л н, л н, л
Размер ячейки, мм  0,8   0,9   1   1,1   1,2   1,25  1,4 1,6
Материал н, л н, л н, л н н н, л н н, л
Размер ячейки, мм 1,8 2 2,2 2,5  2,8  3,2 3,5 4
Материал н н, л н н, л н н н н
н - нержавеющая сталь, л - латунь

Перфорированное полотно по DIN 24041, ТУ 1812-001-50336739-2008
Размер отверстий, мм
 Диаметр 0,8 1,0 1,5 2,0 2,5
3,0 3,5 4,0 4,5 5,0
Сторона квадрата
3,15 3,5 4,0 4,5 5,0

По специальному заказу возможно изготовление просеивающих элементов с иными размерами отверстий.

Преимущества
Сито грохота ГР 40 ВИБРОТЕХНИК
ОТСУТСТВИЕ ЗАРАЖЕНИЯ

Обечайка сита, патрубки и направляющие отбойники изготовлены из пищевой нержавеющей стали марки 12Х18Н10Т (AISI 304). Исключено попадание частиц пробы между обечайкой и просеивающим элементом.

Комплекты сит

Формирование комплектов сит по ГОСТ, ТУ и иным стандартам. Применение сит в составе Грохота ГР 40.

СИТА С СЕТКОЙ

В ситах ГР 40 применяется сетка из:

  • нержавеющей стали
  • латуни
с размерами ячеек от 0,315 мм до 4 мм.

Сита с перфорацией

В ситах ГР 40 применяется перфорированное полотно из нержавеющей стали с круглыми или квадратными отверстиями. Просеивающий элемент со стандартными отверстиями выполняется из перфорированного листа, а с нестандартными – методом лазерной резки. Размер отверстий – от 0,8 мм до 5 мм.

ДЕМПФИРУЮЩИЕ КОЛЬЦА И ОТБОРТОВКИ

Резиновое уплотнительное кольцо исключает соударение торцов сит и обеспечивает плотность их соединения между собой, а также облегчает разборку колонны сит. Отбойники направляют надрешетный продукт через патрубок в приемную емкость.

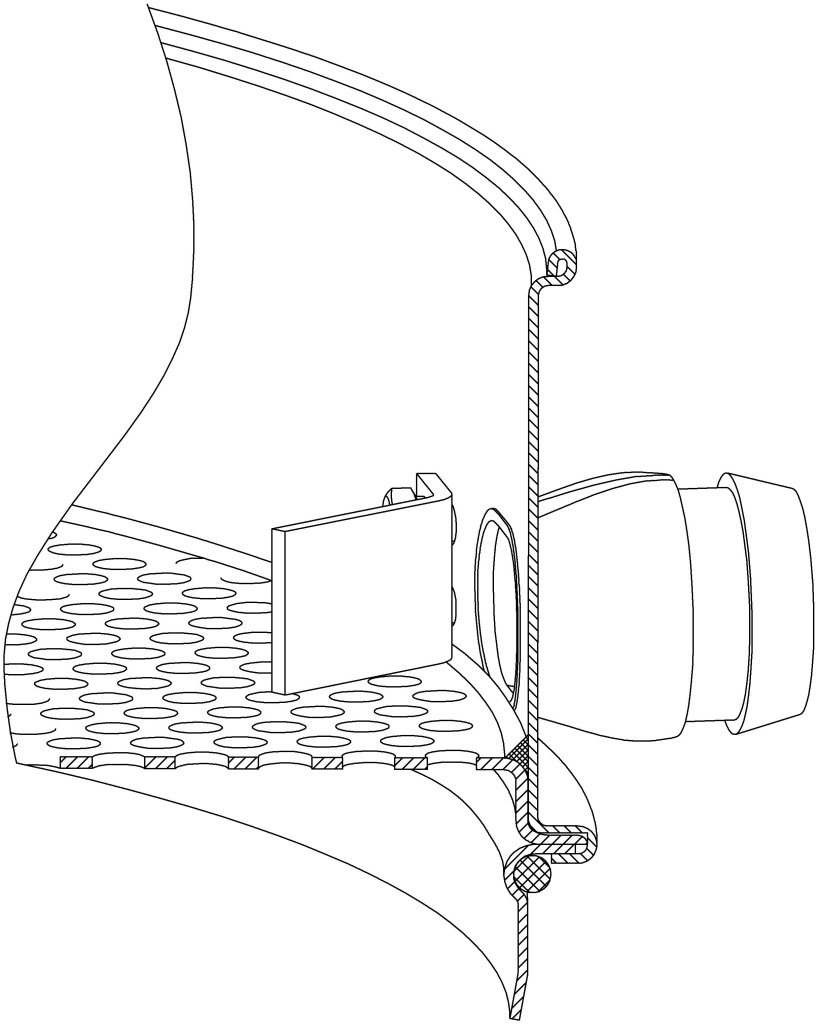

Схема Сита грохота ГР 40 ВИБРОТЕХНИК
Pic
СЕРТИФИКАТ КАЛИБРОВКИ

Подтверждение качества изготовления сертификатом калибровки, оформленного аккредитованной лабораторией ООО "ВИБРОТЕХНИК".

ЛАЗЕРНАЯ МАРКИРОВКА

На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:

  • Тип сита
  • Размер ячейки
  • Заводской номер
  • Дата изготовления
  • Технические характеристики
  • Материал обечайки
  • Материал просеивающего элемента
  • Контакты ООО "ВИБРОТЕХНИК"

Описание устройства

Сито лабораторное ГР 40 состоит из верхней и нижней обечаек, решета в сборе, винта с шайбами и гайками, патрубка, отбойника и резинового уплотнительного кольца.

В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, обеспечивающие жесткость сита и размещен силиконовый уплотнитель, исключающий попадание материала между обечайкой и решетом.

На обечайке методом лазерной гравировки выполнен шильдик.

Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает плотность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.

Сетка сита изготавливается из нержавеющей стали и латуни.

Перфорированное полотно сита изготавливается тремя различными способами:

  • из стандартного перфорированного полотна;
  • из полотна с зонной перфорацией;
  • методом лазерной резки.

ПОРЯДОК РАБОТЫ

Рассев материала выполняется с помощью одного или нескольких сит грохота, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются поставленной задачей.

Подлежащий просеиванию материал засыпается в верхнее сито грохота, которое закрывается крышкой. Комплект сит грохота устанавливается в поддон, после чего ему сообщаются колебания с использованием Вибропривода ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется; частицы размером более отверстий – перемещаются по поверхности просеивающего элемента и за счет отбойника попадают в патрубок и разгружаются с сита в приемные емкости. В результате материал распределяется в приемных емкостях в соответствии с фракционным составом.

Pic

Перфорированный лист

Pic

Зонная перфорация

Pic

Лазерная перфорация
