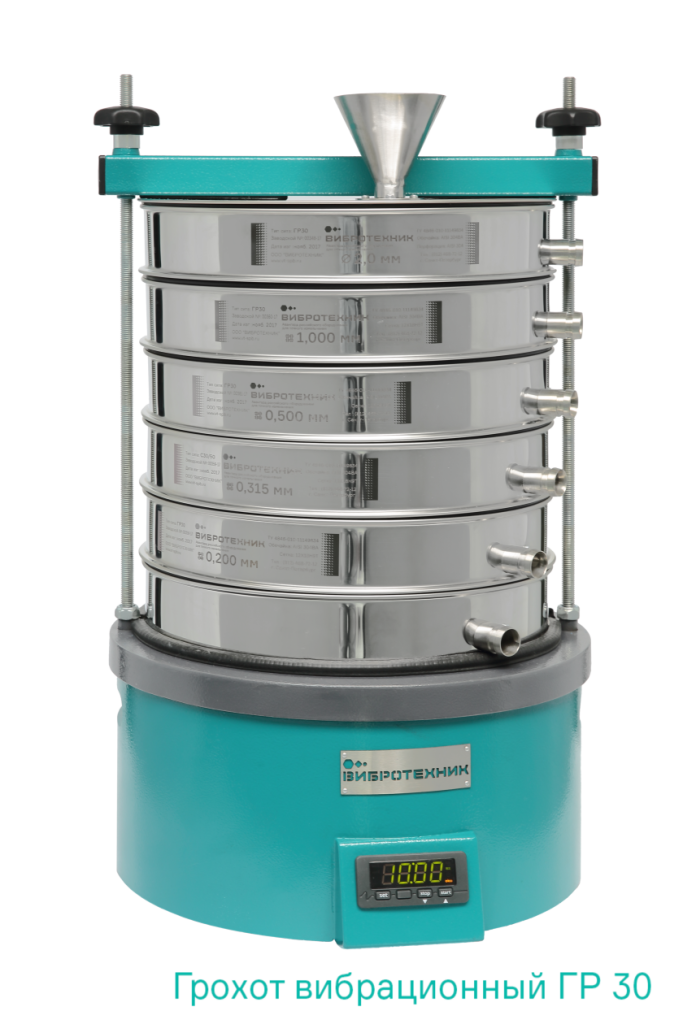

Грохот вибрационный ГР 30 от производителя ВИБРОТЕХНИК

Фото

Видео

Отзывы

Патенты

/upload/iblock/4d6/Ustrojstva_kreplenija_sit.png

/upload/iblock/026/nepreryvnyj_rassev.png

/upload/iblock/3ce/kryshki_grohota_gr.png

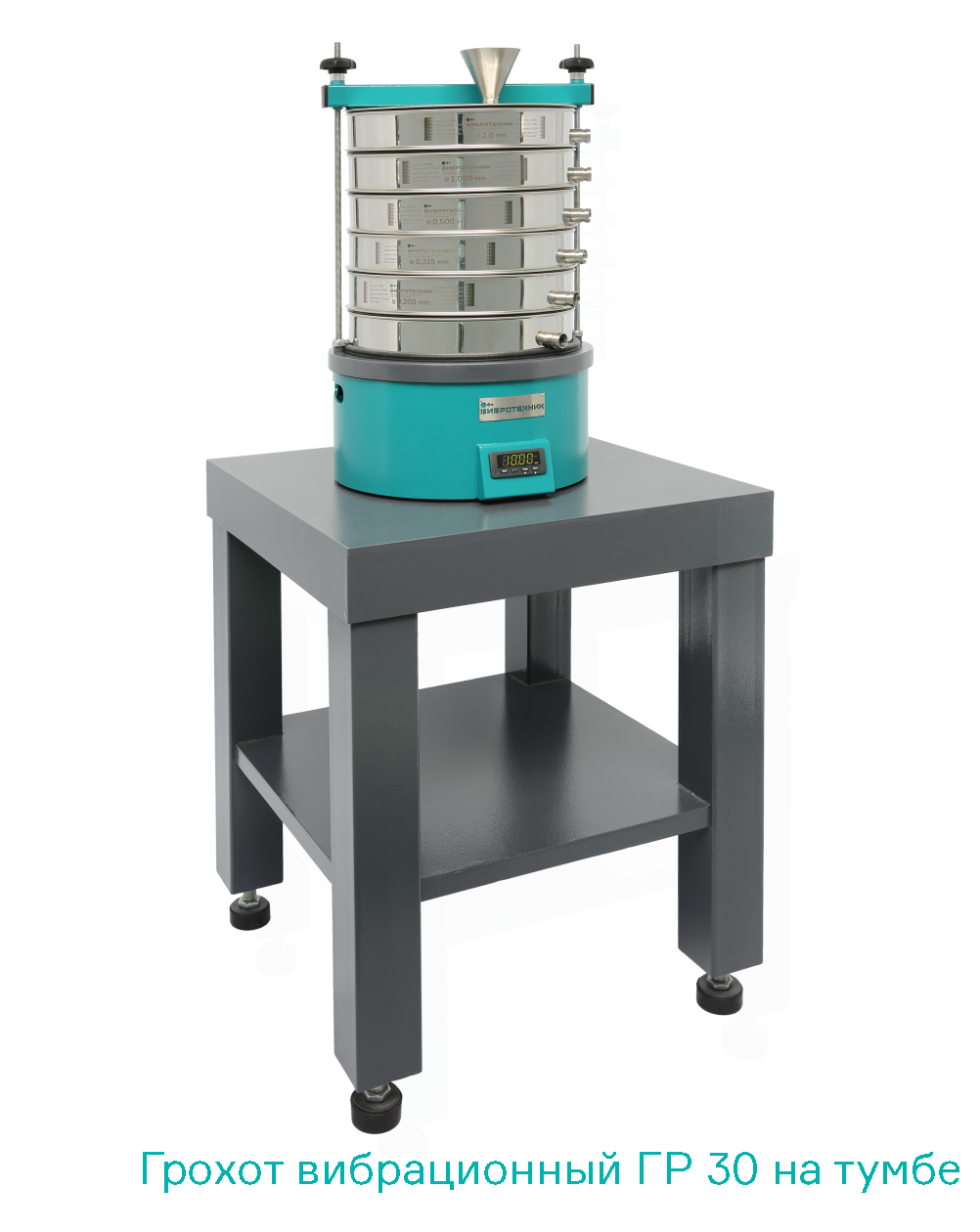

/upload/iblock/696/Grohot_GR-30_na_tumbe_new.png

ЗАО "Итомак"

ЗАО «Техника и Технология Дезинтеграции»

Патент №169741

Патент №178438

Патент №164460

Патент №100839

Отрасли применения

Горнодобывающая

Металлургическая

Пищевая

Строительная

Химическая

Фармацевтическая

Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Характеристики

Параметры		Значения
Диаметр сита, мм		300
Количество сит, шт., не более		5
Размер ячеек сетки, мм		0,315-2,8
Размер отверстий перфорированного полотна, мм		0,8-3,0
Максимальная крупность частиц рассеиваемого материала, мм, не более		5
Тип вибропривода		ВП 30Т
Частота колебаний, кол./мин		1500
Амплитуда колебаний (в зависимости от массы пробы и количества сит), мм		0,25-0,75*
Напряжение питания, 50 Гц, В		220
Длина (диаметр), мм, не более		390
Ширина, мм, не более		350
Высота, мм, не более		550
Масса, кг, не более		28

*Зависит от массы установленных на платформу элементов и веса материала

Преимущества

ЭФФЕКТИВНЫЙ РАССЕВ

Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности - от центра к периферии сита.

РАССЕВ НА 6 или 11 КЛАССОВ КРУПНОСТИ

Установка на вибропривода ВП 30 и ВП 30Т до 5 сит, а на ВП 50 - до 10 сит позволяет разделить пробу на 6 и 11 классов крупности соответственно.

НИЗКИЙ УРОВЕНЬ ШУМА

Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность сборки колонны сит и удобство ее разборки.

УДОБСТВО РАБОТЫ

На платформе вибропривода выполнена выборка для установки комплекта сит. Для перемещения анализатора в корпусе вибропривода предусмотрены две ручки.

НЕПРЕРЫВНЫЙ РАССЕВ

Применение сит грохота с разгрузочными патрубками и отбойниками обеспечивает непрерывный рассев материала и его разгрузку во внешние приемные емкости.

Устройство крепления сит (УКС) ВИБРОТЕХНИК

БАЗОВОЕ УСТРОЙСТВО КРЕПЛЕНИЯ СИТ (УКС)

В основном элементе УКС - траверсе - предусмотрено две направляющие втулки, снижающие вероятность ее перекоса;

В маховичках УКС выполнена не сплошная, а скошенная резьба, что исключает необходимость прокручивания маховичков по резьбовым шпилькам и сокращает время фиксации колонны сит;

На нижней поверхности прижимной планки нанесено уплотнение, обеспечивающее надежность поджатия колонны сит.

Комплектация крышками

Грохот ГР 30 может комплектоваться тремя видами крышек:

С воронкой – для загрузки материала вручную;

С патрубком – для подсоединения питателя;

С мембраной – для подсоединения гибких шлангов.

Крышки для Грохота вибрационного ГР 30 ВИБРОТЕХНИК

Протоколы испытаниЙ

Материал	Номер протокола	Модель оборудования	Исходная крупность мм	Конечная крупность мм	Ссылка на протокол
Стружка латунная	ГР 30/1	Грохот вибрационный ГР 30	0,5 - 2	0,5 - 2	Протокол
Калия нитрат	ГР 30/8	Грохот вибрационный ГР 30	0,8	0,4-0, 25	Протокол

Ссылка на все протоколы

Описание устройства

В состав грохота входят: вибропривод и просеивающая часть, состоящая из комплекта сит, поддона и крышки, а также устройство крепления сит (УКС).

Устройство виброприводов описано в соответствующих разделах страниц сайта.

Просеивающая часть устанавливается на платформу вибропривода и фиксируется на ней с помощью устройства крепления сит. Сита ГР 30 состоят из обечайки и кольца, между которыми закреплены просеивающие элементы, выполненные из металлотканой сетки или перфорированного листа.

Для разгрузки надрешетного продукта в обечайке сита предусмотрено окно, а c ее наружной стороны закреплен разгрузочный патрубок. Для направления потока материала в окно, внутри сита смонтирован отбойник.

Принцип работы

Рассев материала выполняется с помощью одного или нескольких сит грохота, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями проводимого анализа.

Подлежащий просеиванию материал подается через воронку, патрубок или мембрану крышки на верхнее сито грохота. Комплект сит грохота с крышкой устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП 30Т. Использование вибропривода позволяет повысить производительность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется; частицы размером более отверстий – перемещаются по поверхности просеивающего элемента и за счет отбойника попадают в патрубок и разгружаются с сита в приемные емкости. В результате материал распределяется в приемных емкостях в соответствии с фракционным составом.
