Мельница планетарная МПП 1-4

Базовый
комплект
Запчасти
Состав комплекта:
Мельница планетарная МПП 1-4
850000.00р.

Включая чаши (с шарами) - 4 шт. и встроенный пульт управления с таймером.

Тара и упаковка
6300.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
ЗИП:
Чаша в сборе
29400.00р.
Шары размольные Ø 2 мм, 2,5 кг;
35300.00р.
Шары размольные Ø 8,5 мм, 920 шт.
5000.00р.
Цена не включает НДС и стоимость доставки
Добавить в корзину
Icon Фото
Icon Видео
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, корунд, кокс, шлаки, трепел, диоксид циркония, силикагель, стекло, автомобильный катализатор, оксид алюминия.

Pic Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта истирания
(при t=10 мин), мкм
5
Время измельчения для получения крупности
90%<1 мкм, мин
30
Крупность исходного материала, мм, не более* 3
Объем загрузки одной чаши, см3 15-45
Время истирания, мин 1-30
Твердость исходного материала, не более 7 ед. по Моосу
Технические параметры
Расположение осей чаш
Вертикальное
Количество чаш, шт.
4
Центробежное ускорение, g
До 30
Мощность электродвигателя, кВт
1,5
Напряжение питания, 50 Гц, В
220
Частота вращения вала двигателя, об/мин.
1500
Габаритные размеры, мм (Длина х Ширина х Высота)
720х475х545
Масса, кг  130
Материал чаш/шаров - инструментальная сталь 40Х/ШХ-15
Твердость чаш/шаров  46...50/62…66 HRC

  *При использовании мелющих шаров диаметром 8,5 мм.
Преимущества
Мельница планетарная МПП 1-4 ВИБРОТЕХНИК
ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

Благодаря планетарно-центробежному характеру вращения чаш мелющим шарам и частицам измельчаемого материала в чаше придается ускорение до 30g, что обеспечивает эффективное измельчение пробы.

УДОБСТВО ЭКСПЛУАТАЦИИ

Откидная крышка для быстрого доступа к чашам.

Быстрозажимное устройство крепления каждой чаши с регулировкой усилия поджатия.

ЭФФЕКТИВНАЯ ШУМОИЗОЛЯЦИЯ

Шумоизоляционный материал на внутренней стороне крышки и по всей внутренней поверхности рамы.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой крышкой.

РЕМЕННАЯ ПЕРЕДАЧА

Привод с зубчатым ремнем обеспечивает высокую надежность и низкий уровень шума привода.

ИЗМЕЛЬЧЕНИЕ ДО 4 ПРОБ ОДНОВРЕМЕННО

Одновременное измельчение четырех различных проб объемом до 45 см3 каждая, общий объем измельчаемых проб до 180 см3.

Допустимо заполнение материалом четырех чаш, или только двух, установленных на платформе диаметрально.

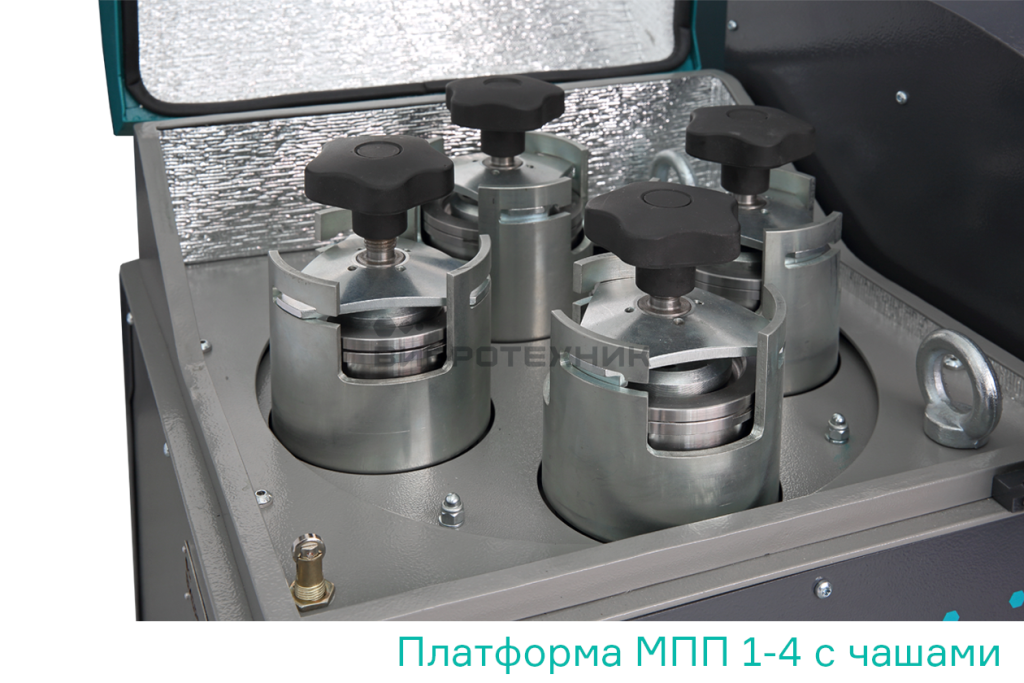

Платформа МПП 1-4 с чашами ВИБРОТЕХНИК
Встроенный таймер МПП 1-4 ВИБРОТЕХНИК
ВСТРОЕННЫЙ ТАЙМЕР

Таймер, расположенный корпусе МПП 1-4, позволяет задавать время работы и осуществляет автоматическую остановку мельницы.

КАЧЕСТВЕННЫЕ РАБОЧИЕ ОРГАНЫ

Чаша изготовлена из инструментальной стали 40Х. Обработка внутренней поверхности чаши и мелющих шаров практически исключает заражение пробы частицами предыдущих проб и облегчает их очистку.

Чаша МПП 1-4 ВИБРОТЕХНИК

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Диоксид циркония МПП 1-4/1 Мельница планетарная МПП 1-4 1 0,1 Протокол
Оксид алюминия МПП 1-4/2 Мельница планетарная МПП 1-4 2 0,05 Протокол
Электрокоруд МПП 1-4/3 Мельница планетарная МПП 1-4 0,3 0,01 Протокол
Кварц МПП 1-4/4 Мельница планетарная МПП 1-4 3 0,05 Протокол
Описание устройства

В планетарной мельнице измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига, а также ударного разрушения при движении шаров. Крупность измельченного материала зависит от времени работы мельницы, физических свойств материала, объема загрузки чаш, а также объема загрузки мелющими шарами. Рекомендуемый объем загрузки материала в одну чашу от 15 до 45 см3, шаров – от 50 до 130 см3.

В состав мельницы входят: рама с установленным в ней электродвигателем, ротор в сборе, ременная передача, крышка. Ротор состоит из платформы с прикрепленному к ней водилу и корзин с закрепленными на них чашами, приводимых во вращение ременной передачей от водила. В качестве мелющих органов в чашах используются шары для измельчения материала с крупностью частиц до 3 мм или ролики для предварительного измельчения частиц крупностью не более 5 мм до крупности менее 1 мм. Для ограничения доступа к внутренним, в том числе подвижным узлам мельницы, а также для снижения уровня шума во время работы, на раме установлены панели со звукоизоляционными накладками.

Крышка, смонтированная на раме, предназначена для ограничения доступа к вращающимся частям мельницы и для звукоизоляции. Она оснащена газлифтами для облегчения ее открывания и удержания в открытом положении. На раме установлен концевой микровыключатель для предотвращения подачи питания на электродвигатель при открытой крышке.

Принцип работы

При подаче питания на электродвигатель крутящий момент передается посредством ременной передачи на вал, жестко закрепленный на платформе, придавая ей вращение вокруг своей оси. На платформе радиально установлены 4 чаши, которые посредством второй ступени ременной передачи вращаются вокруг своей оси в сторону, противоположную вращению платформы. Загруженные в чашу шары совершают сложные пространственные движения, при этом на частицы измельчаемого материала воздействует как истирающий характер измельчения при обкатке шара по стенке чаши или шара об шар, так и ударные воздействия при образовании каскадного характера движения шаров.

Крупность частиц продукта измельчения возможно регулировать тремя способами:

  • Изменением времени помола;
  • Изменением объема загрузки чаш;
  • Изменением объема загрузки шаров.
Рекомендуемый объем загрузки одной чаши – от 15 до 45 см3.


Pic

Схема МПП 1-4

Pic

Схема вращения платформы и чаш МПП 1-4

Pic

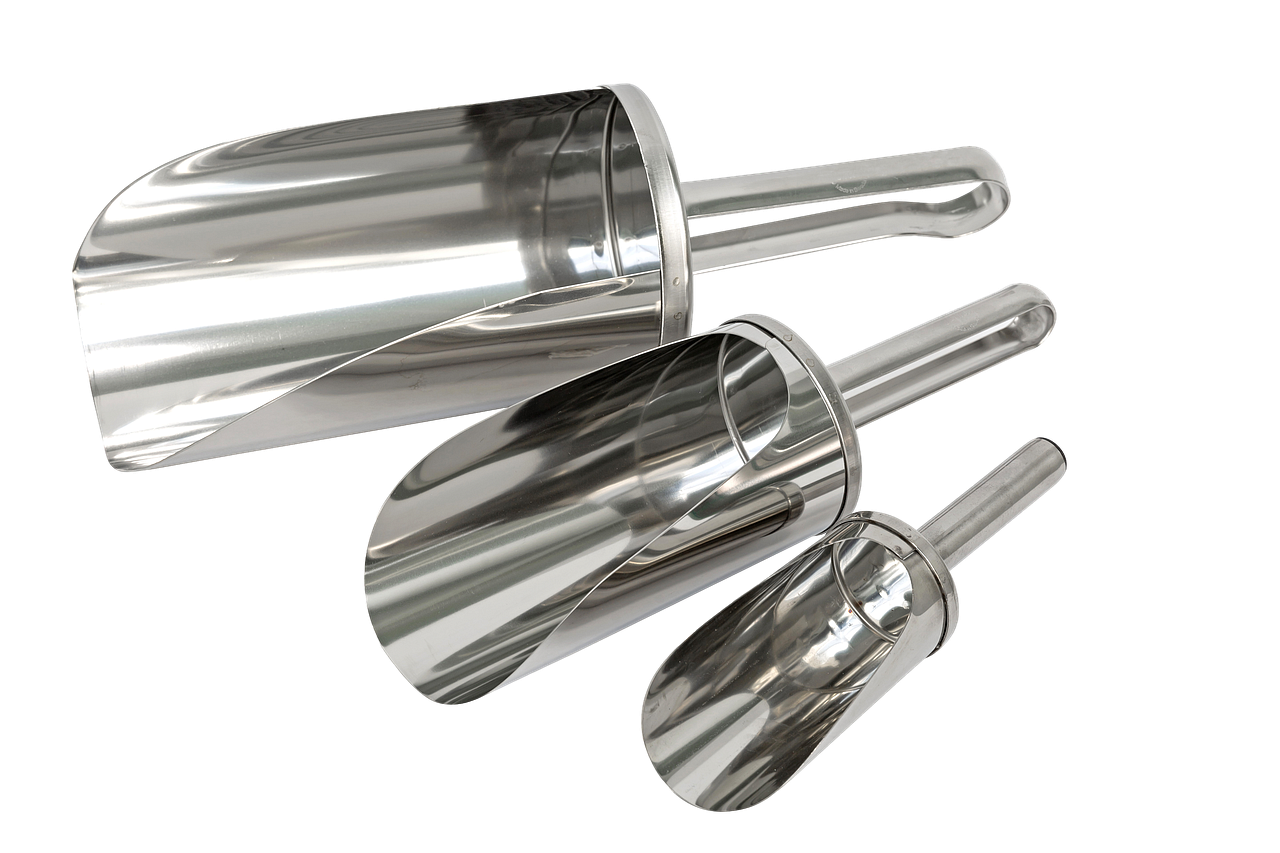

Загрузочные совки объемом 70 мл
