Истиратель вибрационный ИВ 1

Меню Меню раздела
Скрыть меню
Базовый
комплект
Рекомендуемый
комплект
Запчасти
Сопутствующие
товары
Состав комплекта:
Истиратель вибрационный ИВ 1
498 000 ₽
с чашей в сборе (инструментальная сталь ХВГ) и пультом управления ППУ1-04 на стойке настольной СППУ.
Изготовление тары и упаковка
3 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Состав комплекта:
Истиратель вибрационный ИВ 1 (рекомендуемый комплект)
668 000 ₽
- Базовый комплект;
- Дополнительная чаша истирателя;
- Тумба опорная Т 80;
- Совок малый;
- Комплект лепестков ( 2шт.);
- Тара и упаковка.
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
ЗИП:
Чаша истирателя V 400 в сборе (инструментальная сталь ХВГ)
70 000 ₽
Лепесток
600 ₽
Чаша истирателя V 400 в сборе (нержавеющая сталь 40Х13)
77 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Тумба Т 80
84 000 ₽
Совок малый (0,09 л)
1 200 ₽
Стойка настольная ППУ
11 200 ₽
Пульт управления ППУ1-04 для ИВ 1
78 000 ₽
Цена не включает НДС и стоимость доставки
Цена действительна до 31 июля 2024 г. включительно.
Добавить в корзину
Отрасли применения

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая



Примеры применения:

Ферросплавы, шлаки, кокс, стекло, сода, минеральные удобрения, гранит, мрамор, цемент, почва.

Pic Pic Pic Pic Pic

Характеристики
Параметры Значения
Технологические параметры
Средний размер частиц продукта истирания, мкм 20-30
Минимальный размер частиц продукта истирания, мкм 90%<50
Крупность исходного материала, мм, не более 10
Объем загрузки одной чаши, см3 20-50
Время истирания, мин 1-30
Твердость исходного материала, не более  8* по Моосу
Технические параметры
Количество чаш, шт. 1
Напряжение питания, 50 Гц, В 220
Мощность электродвигателя, кВт 0,75
Частота колебаний платформы, кол./мин.
1500
Амплитуда колебаний платформы, мм 3,5
Габаритные размеры, мм (Длина х Ширина х Высота) 575х395х330
Масса с Пультом управления, кг
72
Материал гарнитур - инструментальная сталь/нержавеющая сталь/карбид вольфрама/диоксид циркония  ХВГ/40Х13/ WC/ZrO2
Твердость гарнитур  (чаша, крышка, ролик) -
инструментальная сталь/нержавеющая сталь/диоксид циркония
55-62 HRC/50-55 HRC/
1200-1250 HV
Модель пульта управления ППУ1-04 (с таймером)

*При условии использования размольных гарнитур из диоксида циркония или карбида вольфрама.
Преимущества
Истиратель вибрационный ИВ 1 ВИБРОТЕХНИК
ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

Характер колебаний чаши обеспечивает обкатку ролика по кольцу, а также обкатку кольца по внутренней стенке чаши. Форма мелющих органов обеспечивает циркуляцию материала внутри чаши.

УДОБСТВО ЭКСПЛУАТАЦИИ

Откидная крышка для быстрого доступа к чаше. Быстрозажимное устройство крепления чаши. Устройство натяжения клиноременной передачи.

ЭФФЕКТИВНАЯ ШУМОИЗОЛЯЦИЯ

Специальный шумоизоляционный материал на внутренней стороне крышки обеспечивает низкий уровень шума.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой крышкой.

ОРИГИНАЛЬНЫЙ ПРИВОД

Эластичная лепестковая муфта снижает уровень вибрации, передаваемой на опорную поверхность.

Истиратель вибрационный ИВ 1 ВИБРОТЕХНИК
КАЧЕСТВЕННЫЕ РАБОЧИЕ ОРГАНЫ

Чаша может быть изготовлена из закаленной инструментальной стали ХВГ, нержавеющей стали 40Х13, карбида вольфрама или диоксида циркония.

Ознакомиться с характеристиками чаш, изготовленных из различных материалов, и с рекомендациями по их выбору можно по ссылке.

Полировка чаши, крышки, кольца и ролика практически исключает заражение пробы частицами предыдущих проб.

Чаша Истирателя вибрационного ИВ 1 ВИБРОТЕХНИК
ИЗМЕЛЬЧЕНИЕ БЕЗ НАМОЛА

Применение чаш из диоксида циркония или карбида вольфрама исключает намол железа при пробоподготовке.

Чаша ИВ 1 из оксида циркония ВИБРОТЕХНИК

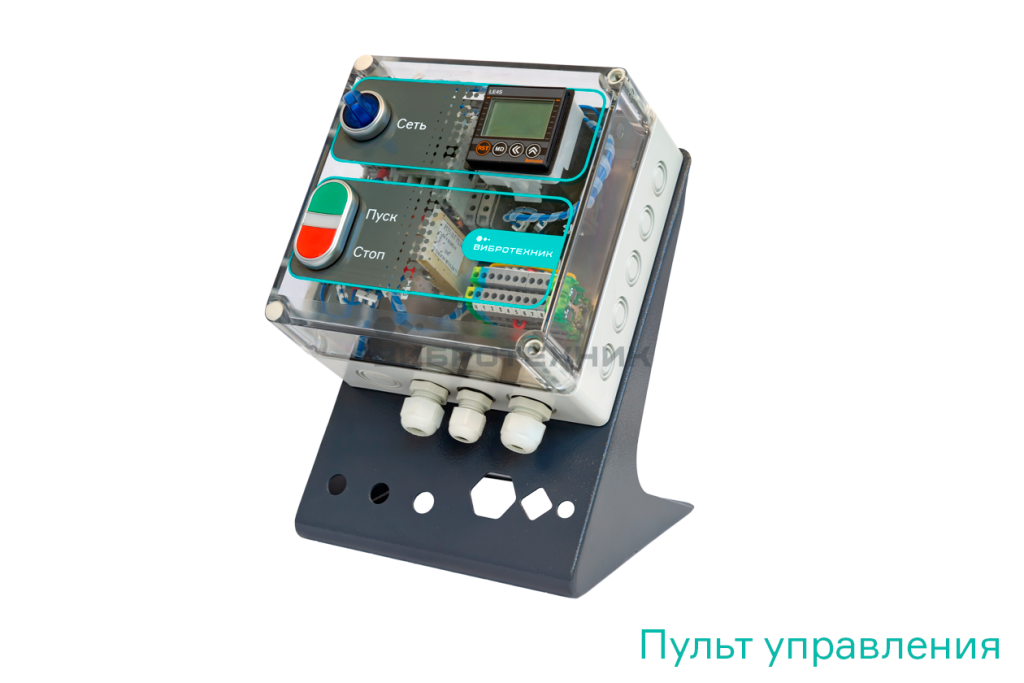

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ
Пульт управления на стойке ВИБРОТЕХНИК

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическую остановку работы оборудования по истечении заданного времени;
  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.

Протоколы испытаниЙ
Материал Номер
протокола
Модель
оборудования
Исходная
крупность
мм
Конечная
крупность
мм
Ссылка
на протокол
Угольный шлак ИВ 1/12 Истиратель вибрационный ИВ 1 0,5 - 10 0,05 - 0,2 Протокол
Сплав SbBiSeTe ИВ 1/10 Истиратель вибрационный ИВ 1 1 - 3 0,02 - 0,04 Протокол
Уголь кокосовый ИВ 1/14 Истиратель вибрационный ИВ 1 5 0,04 - 0,1 Протокол
Силицированный графит ИВ 1/11 Истиратель вибрационный ИВ 1 1 - 5 0,1 - 0,25 Протокол
Галька ИВ 1/21-1 Истиратель вибрационный ИВ 1 1 - 3 0,071 - 0,2 Протокол
Описание устройства

В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.

На опорной плите через пружины смонтирована платформа с закрепленным на ней быстрозажимным устройством и чашей в сборе (состоящей из крышки, кольца, ролика и непосредственно чаши). Вращение от электродвигателя передается через ременную передачу на приводной вал, который смонтирован на плите в подшипниковом узле. От него крутящий момент передается через эластичную лепестковую муфту к дебалансу, закрепленному на оси платформы.

Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя.

Принцип работы

Платформа истирателя вибрационного (вместе с закреплённой на ней чашей) совершает круговые колебания в горизонтальной плоскости. При этом кольцо совершает обкатку по стенкам чаши, а ролик - по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а также - между нижними торцами ролика, кольца и дном чаши; верхними торцами кольца, ролика и крышкой.

Pic

Чаша истирателя ИВ 1, ролик и кольцо

Pic

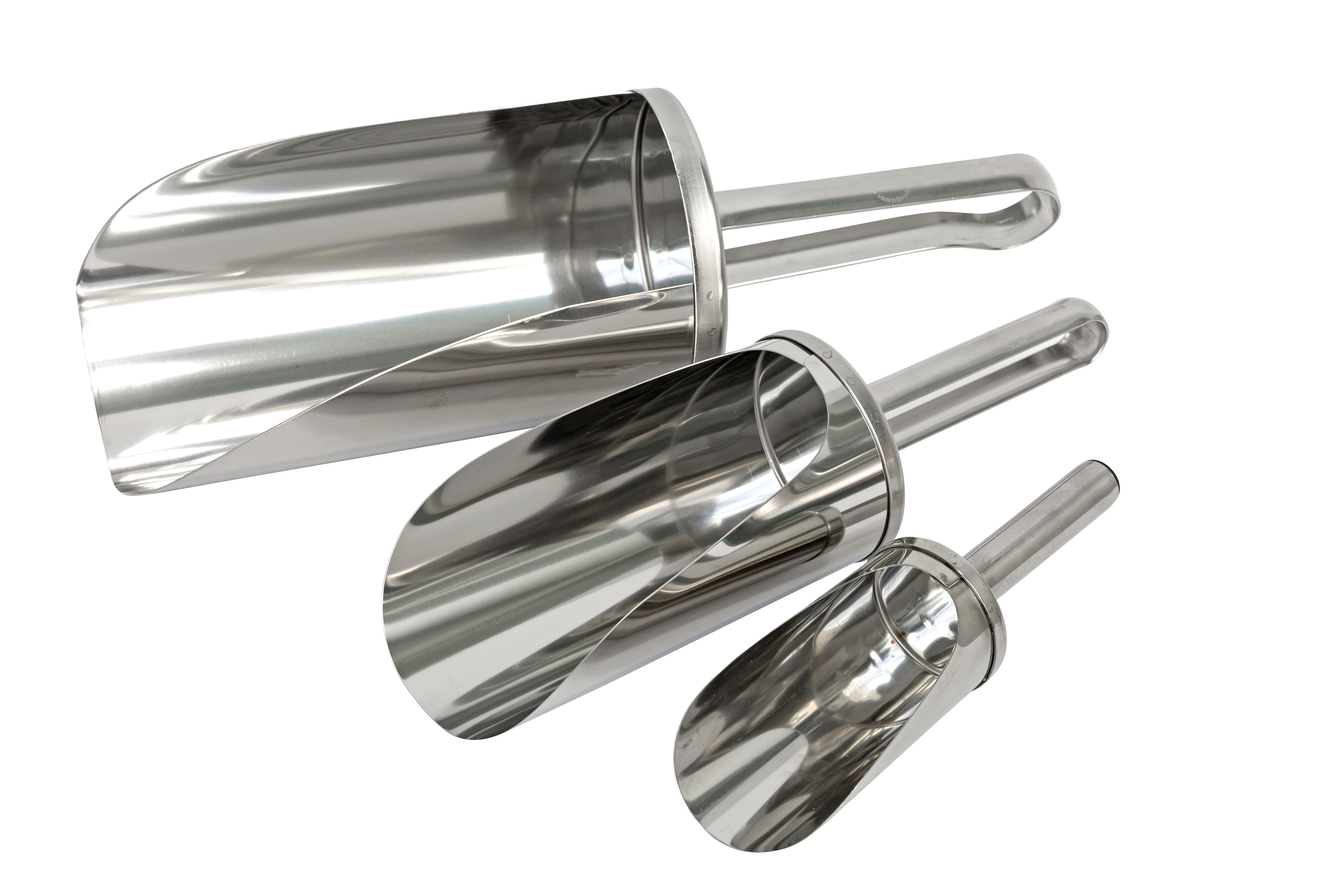

Загрузочные совки объемом 70 мл

Pic

Тумба Т 70
