Дробилка щековая ЩД 15

Вернуться в каталог
  • Базовый комплект

  • Рекомендуемый комплект

  • Запчасти

Состав комплекта:

850000.00р.

Дробилка щековая ЩД 15 в сборе

Цена не включает НДС и стоимость доставки

Добавить в корзину

Состав комплекта:

938000.00р.

Дробилка щековая ЩД 15 (рекомендуемый комплект)

- базовый комплект;
- пульт управления ПУ 3-06;
- щека  (2 шт.);
- броня (2 шт.);
- дополнительная приемная емкость;
- совок загрузочный;
- тара и упаковка

Цена не включает НДС и стоимость доставки

Добавить в корзину
Комплектующие изделия:
5100.00р.

Приемная емкость (15 л)

11600.00р.

Электродвигатель АИР 112М4 IM 1081 5,5 кВт, 1500 об/мин,~380 В

25000.00р.

Пульт управления ПУ 3-06

Технологические опции:
3800.00р.

Совок загрузочный (объем 1,2 л.)

ЗИП:
1900.00р.

Ремень клиновый Б-1600 (2 шт.)

780.00р.

Подшипник №3509 ГОСТ 5721-75 (1 шт.)

75000.00р.

Щека (2 шт.)

16000.00р.

Клин (2 шт.)

16000.00р.

Броня (2 шт.)

1000.00р.

Подшипник № 3511 ГОСТ 5721-75 (1 шт.)

Цена не включает НДС и стоимость доставки

Добавить в корзину

Характеристики и описание

Дробилка щековая ЩД 15 предназначена для дробления хрупких сыпучих материалов различной прочности и твердости с высокой производительностью.

Технические характеристики ЩД 15

Размеры загрузочного окна, мм

150х250

Крупность исходного материала, мм, не более

110

Диапазон регулировки выходной щели, мм

1-25

Производительность, кг/ч, не более

1000

Объем приемной емкости, л

10

Мощность электродвигателя, кВт

5,5

Напряжение питания, 50 Гц, В

380

Габаритные размеры, мм (длина х ширина х высота/ с опорой)

1000х520х900

Масса, кг

480

Материал щек

ЧХ16М2


Щековая дробилка ЩД 15М
Щековая дробилка ЩД 15

Быстросъемная серьга
Основание и шатун

Регулировочный узел
Электродвигатель и устройство натяжения

Загрузочный бункер
Футеровочные брони

Cтоп-кнопка и микровыключатель
Щека ЩД 15

























































































Описание устройства

ЩД 15 -  щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание, шатун, приемная емкость, электродвигатель с устройством натяжения и устройство регулировки щели.

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне. Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через блок с тарельчатыми пружинами, предохраняющими дробилку от поломки при попадании недробимого тела. На контргайке регулировочного узла размещена шкала для установки точного зазора между щеками. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3, что снижает вероятность заклинивания устройства.

                               Регулировочный узел

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой. Бункер крепится на корпусе через поворотную ось и фиксируется двумя латчерами. Для удобства откидывания бункера, он связан с корпусом через газлифты.

В нижней части корпуса предусмотрен патрубок для подключения дробилки к системе пылеулавливания.

Внутренняя поверхность стенок корпуса  в зоне дробления защищена футеровочными бронями из износостойкой стали.

На правой стенке корпуса расположен кронштейн с кнопкой аварийного отключения (Стоп-кнопка) и концевым микровыключателем, предотвращающий запуск дробилки без загрузочного бункера.

Принцип работы

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между  щеками. Гладкая верхняя поверхность  щек не участвует в работе; средняя - ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления.

Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала - при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.

                         Схема ЩД 15

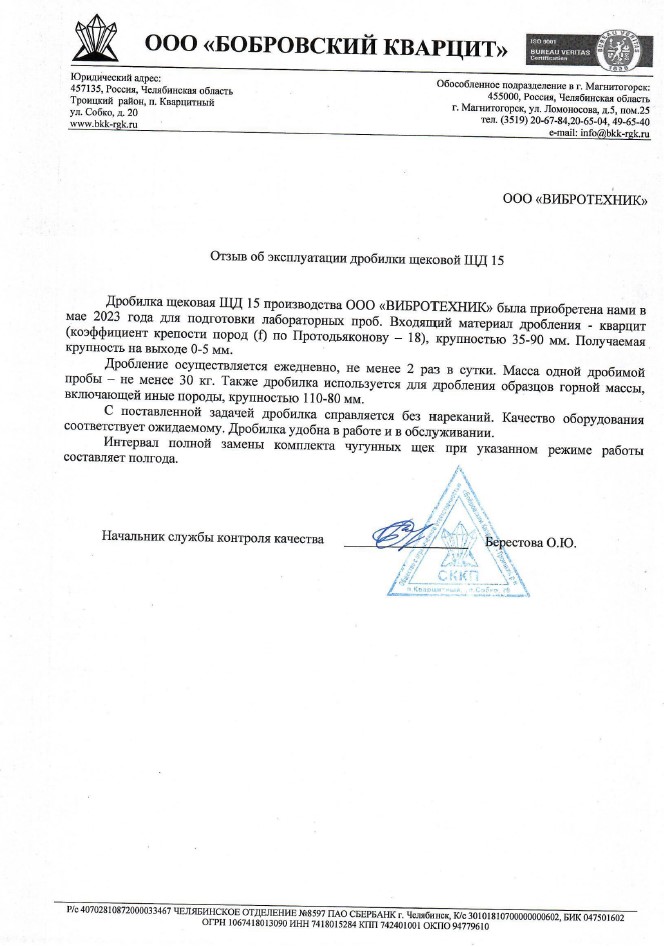

Примеры применения

Уголь, руды, шлаки, бетон, стекло, керамика, ферросплавы, гранит, мрамор, известняк, удобрения.

Достоинства

  • Электродвигатель мощностью 5,5 кВт, а также маховик и шкив увеличенной массы позволяют дробить сверхпрочные материалы твердостью до 9 ед. по Моосу.
  • Сложный характер движения щеки (в верхней части преимущественно горизонтальное перемещение; в нижней – вертикальное) позволяет за один проход дробить куски материала размером 110 мм до 1 мм (90%<1 мм);
  • Увеличенные толщины стенок и усиленные подшипники дробилки позволяют эксплуатировать дробилку в тяжелых условиях (непрерывный режим работы более чем в 1 смену);
  • Защита внутренней поверхности стенок корпуса в зоне дробления быстросъемными футеровочными бронями из износостойкой стали;
  • Увеличение срока службы щек за счет взаимозаменяемости подвижной и неподвижной щек, а так же возможности их переворота на 180°;
  • Снижение вероятности заклинивания регулировочного узла за счет применения не метрической, а упорной резьбы;
  • Конфигурация бункера снижает вероятность выброса материала;
  • Крышка бункера исключает вероятность выброса материала и снижает пыление при работе;
  • Удобство регулировки натяжения ремней клиноременной передачи за счет поворотной подмоторной плиты;
  • Концевой микровыключатель, аварийная стоп-кнопка и кожухи, предотвращающие доступ к вращающимся частям дробилки,  обеспечивают безопасность эксплуатации дробилки.
