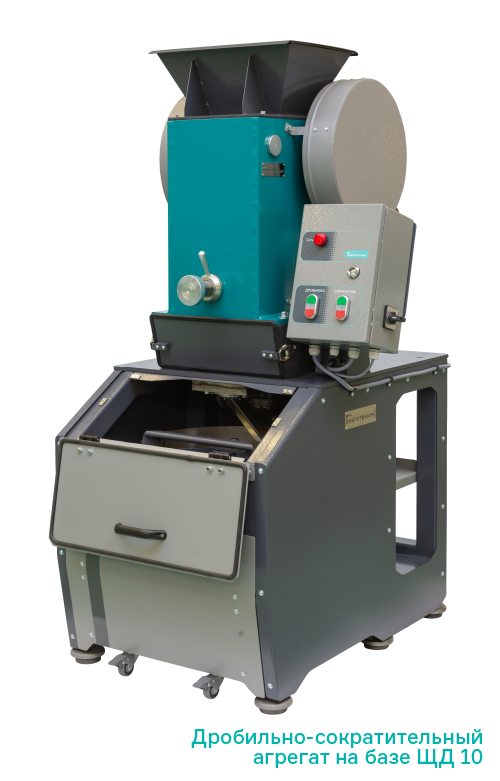

Дробилка щековая лабораторная ЩД 10

Вернуться в каталог
  • Базовый комплект

  • Рекомендуемый комплект

  • Запчасти

Состав комплекта:

4000.00р.

Изготовление тары и упаковка базового комплекта

315000.00р.

Дробилка щековая ЩД 10 в сборе

Цена не включает НДС и стоимость доставки

Добавить в корзину

Состав комплекта:

389000.00р.

Дробилка щековая ЩД 10 (рекомендуемый комплект)


- Базовый комплект;
- Пульт управления ПУ3-04 для ЩД 10;
- Щека (2 шт.);
- Клин (2 шт.);
- Броня (2 шт.);
- Срезной штифт (1 шт.);
- Опора и приёмная ёмкость;
- Дополнительная приёмная ёмкость;
- Совок;
- Тара и упаковка.

Цена не включает НДС и стоимость доставки

Добавить в корзину
ЗИП:
5100.00р.

Приемная емкость (объем 20 л)

26000.00р.

Щека (2 шт.)

4400.00р.

Клин (2 шт.)

4400.00р.

Броня (2 шт.)

50.00р.

Срезной штифт

Технологические опции:
23000.00р.

Пульт управления ПУ3-04

144000.00р.

Блок пылеулавливания

179000.00р.

Зонт-установка на базе БПУ

5100.00р.

Приемная емкость (объем 20 л.)

11300.00р.

Опора для ЩД 10

3800.00р.

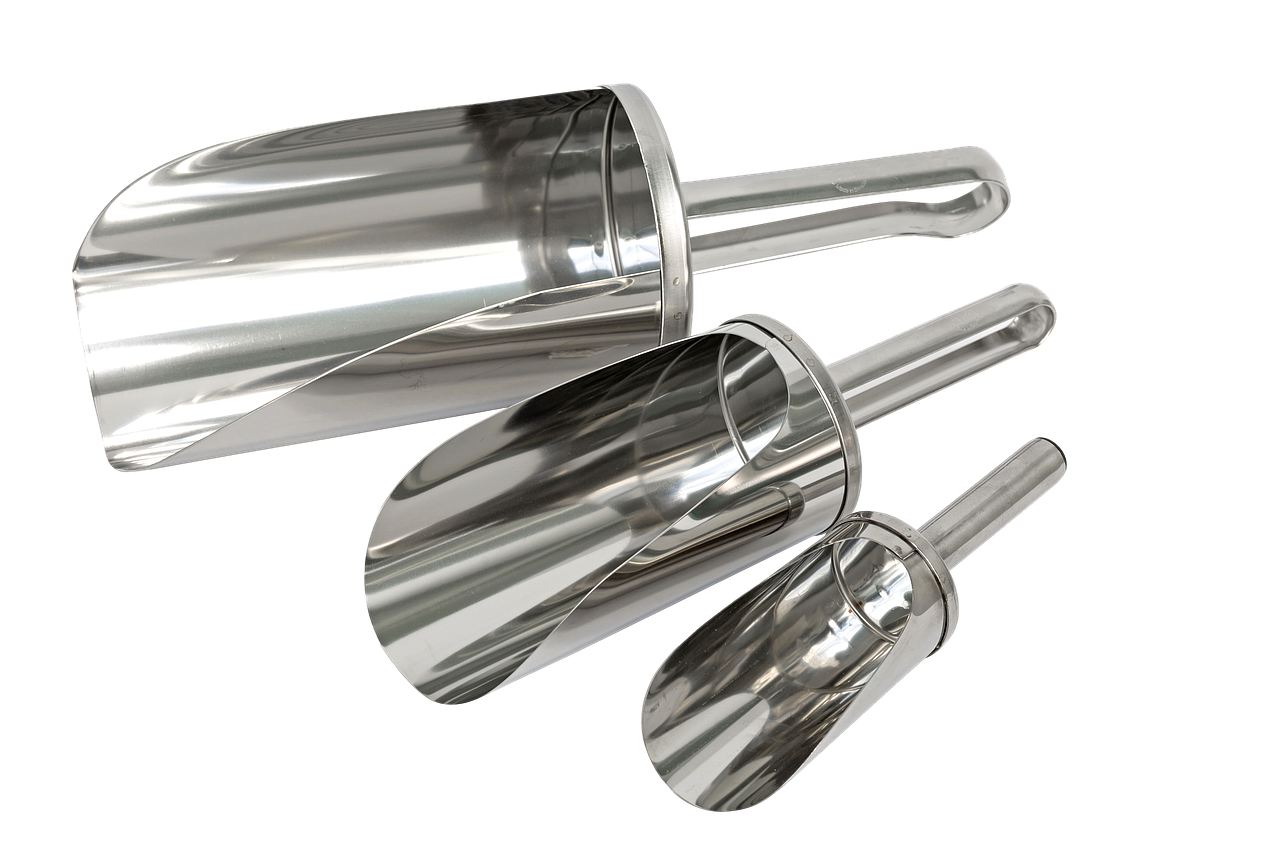

Совок загрузочный (объем 1.2 л.)

Комплектующие изделия:
280.00р.

Ремень клиновый А-1250 (2 шт.)

720.00р.

Подшипник № 1308 - 2 шт.

820.00р.

Подшипник № 210 - 4 шт.

6000.00р.

Электродвигатель 2,2 кВт, 1 500 об./мин, ~ 380 В

Цена не включает НДС и стоимость доставки

Добавить в корзину

Характеристики и описание

Дробилка щековая лабораторная ЩД 10 предназначена для дробления руд, полезных ископаемых, шлаков и иных материалов различной прочности.

Дробилка щековая лабораторная – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной и химической.

Технические характеристики ЩД 10

Размеры загрузочного окна, мм

100х200

Крупность исходного материала, мм, не более

70

Диапазон регулировки выходной щели, мм

3-25

Производительность, кг/ч, не более

500

Объем приемной емкости, л

20,0

Мощность электродвигателя, кВт

2,2

Напряжение питания, 50 Гц, В

380

Габаритные размеры, мм (длина х ширина х высота/ с опорой)

720х475х630/945

Масса, кг

270

Материал щек

чугун/марганцовистая сталь


Описание устройства

Описание дробилки щековой лабораторной

ЩД 10 - щековая дробилка со сложным качанием щеки, разрушение материала в которых происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала. В состав лабораторной щековой дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание и шатун, приемная емкость и электродвигатель.

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне. Основание подвешено на оси, а его положение в нижней части определяется  регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.

Дробилка щековая лабораторная ЩД 10

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Принцип работы

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между  щеками. Верхняя поверхность  щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

Принцип работы щд 10

При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала - при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается. Продукт дробления собирается во внешнюю емкость, расположенную под зоной разгрузки.

Примеры применения

Уголь, руды, шлаки, бетон, стекло, керамика, ферросплавы, гранит, мрамор, известняк, удобрения.

Достоинства

  • Защита футеровочными бронями из износостойкой стали внутренней поверхности стенок корпуса в зоне дробления;

  • Для дробления пищевого сырья возможна комплектация дробилки загрузочным бункером, разгрузочной емкостью и бронями из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541);

  • Увеличение срока службы щек за счет взаимозаменяемости подвижной и неподвижной щек, а также возможности их разворота на 180 градусов;

  • Наличие технологического отверстия для продувки в корпусе дробилки.
